隨著我國電子電力科技技術不斷的發展，不管是在家用或者是其他地方所使用的電源開關，都得到了較大的突破性的實質發展。目前，就以開關電源來說，幾乎被廣泛的應用于所有的電子電器設備，是如今當下電子信息產業中最不可缺少的一種電源方式。

　 開關電源工作原理

　　對于熱愛電源物理的人來所，其實還是很好理解開關電源工作原理的，在線性電源中，功率晶體管在工作，而線性電源中導致閉合或者是斷開的則是PWM開關電源，在閉合、斷開兩種的狀態之下，加上功率晶體管的電壓是比較小的，就會成產很大的電流，關閉開關電源的時候，則是反過來的，電壓大，而電流就會特別的小，而控制開關電源工作原理的控制器，就是為了能夠更好的保持穩定性，從而給人們的生活環境帶來安全。

　　開關電源工作原理及工作條件

　　除了以上講述的開關電源工作原理之外，而開關電源工作原理在運行的時候，開關電源也是一定的工作條件的，比如開關，在工作的時候，不是線性狀態，而是在電子電器工作之下呈現開關狀態；另外，直流，開關電源在工作時候，是直流，不是交流；最后一個開關電源的高頻，在電子電器工作狀態之下，是高頻， 而不是接近于工作的低頻狀態哦！在開關電源工作原理中，這些工作條件是一定的。

　　開關電源工作原理及主要特點

　　每一樣產品的誕生，都有它獨自存在的主要特點，就連開關電源也是一樣的。那么除了以上不同的開關電源工作原理之外，開關電源主要的特點是什么呢？首先從外觀上看，重量較輕、體積較小，因為沒有采用工頻變壓器，所以開關電源的重量、體積只有線性電源的百分之二十到百分之三十左右；另外還有一個非常重要的特點，從開關電源工作原理上看，效率較高、耗能較小，所采用的功率晶體管無論是在閉合、斷開的狀態，轉化效率非常之高，一般為60%到70%左右，而線性電源狀態之下在30%到40%左右。

　　開關電源工作原理及工作模式

　　說到開關電源，了解開關電源工作原理，是讓人能夠明白開關電源的工作方式，而除了了解開關電源工作原理之外的工作模式，則是對開關電源最大的認知。一般有脈沖寬度、頻率以及固定模式三種，脈沖寬度以及頻率可變模式，另一種脈沖寬度、頻率固定可變模式，這兩種可變模式，前一種則是基于DC/DC電壓的變換；而后者則是基于DC/AC逆變電源。比較常用于開關穩壓電源。

　　

?

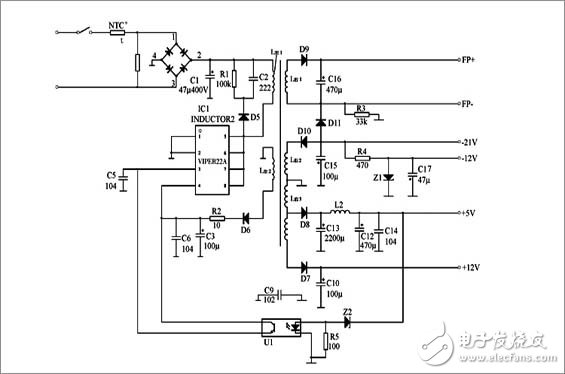

? ? ? 開關電源電路圖解析　　

? ? ? ? 人們在開關電源技術領域是邊開發相關電力電子器件，邊開發開關變頻技術，兩者相互促進推動著開關電源每年以超過兩位數字的增長率向著輕、小、薄、低噪聲、高可靠、抗干擾的方向發展。這些優勢在家用電器中尤其明顯，催生了不少動手達人改造為開關電源的想法，首要任務，還是要從看懂開關電源電路圖開始。

　 開關電源的電路組成

　　開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。

　　一、主電路

　　從交流電網輸入、直流輸出的全過程，包括：

　　1、輸入濾波器：其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網。

　　2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。

　　3、逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。

　　4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

　　二、控制電路

　　一方面從輸出端取樣，經與設定標準進行比較，然后去控制逆變器，改變其頻率或脈寬，達到輸出穩定，另一方面，根據測試電路提供的資料，經保護電路鑒別，提供控制電路對整機進行各種保護措施。

　　三、檢測電路

　　除了提供保護電路中正在運行中各種參數外，還提供各種顯示儀表資料。

　　四、輔助電源

　　提供所有單一電路的不同要求電源。

　　開關控制穩壓原理

　　開關K以一定的時間間隔重復地接通和斷開，在開關K接通時，輸入電源E通過開關K和濾波電路提供給負載RL，在整個開關接通期間，電源E向負載提供能量;當開關K斷開時，輸入電源E便中斷了能量的提供。可見，輸入電源向負載提供能量是斷續的，為使負載能得到連續的能量提供，開關穩壓電源必須要有一套儲能裝置，在開關接通時將一部份能量儲存起來，在開關斷開時，向負載釋放。

　　開關電源電路圖依據不相同的用處有不相同的電路設計辦法，就算相同的用處也能夠進行多樣化的擺放，但是開關電源的工作原理和最主要的電路組成是不會變的，依據這兩點，再去分析特定的開關電源電路圖就簡單多了。
