VIPerX22A是一個單封裝的產品，在同一顆芯片上整合了一個專用電流式PWM控制器和一個高壓功率場效應MOS晶體管。這種方法可以減少組件數量，降低系統成本，簡化電路板設計。因此，這個產品家族廣泛用于離線開關式電源。此外，該系列產品還采用微型的SMD封裝（SO-8）。VIPer系列的待機功耗（小于1W）符合藍天使和能源之星等節能標準。

　　VIPerX22A產品采用ST的VIPower M0-3高壓專利技術，M0-3高壓技術利用一個P型掩埋層的方法，允許在同一顆芯片上集成低壓系統（PWM）和電流垂直流動的功率級，如圖2所示。 VIPerX22A產品有以下一般特性∶自動熱關斷;高壓?jiǎn)?dòng)電流源;防止輸出短路導致?lián)舸┕收系拇蜞茫℉ICCUP）模式;保證低負載條件下低功耗的突發模式。

　　而且，VIPower M0-3技術還可用于開發最小擊穿電壓為730V的功率場效應MOS晶體管。表2說明了該產品在不同的封裝和工作條件下的功率處理能力。

　　VIPer22A特點

　　VIPer22A是一種工作于開關模式下的電源芯片。它有如下特點：

　　工作頻率固定為60kHz。

　　芯片自身采用9v-38v的供電電壓。供電范圍廣，容易與開關變壓器相匹配。

　　穩壓方式采用電流控制模式。

　　芯片內置完善的過壓、過流、超溫保護電路。

　　直接從芯片內部開關管引出高壓電流源，提供開關電路啟動使用。

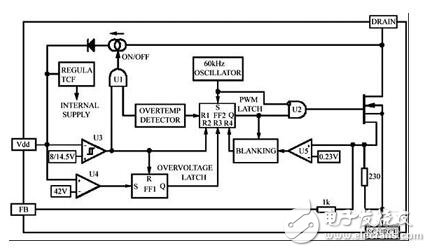

　　內部結構框圖

　　通過示意圖我們不難看出功率級是由含有一個快速比較器的電流式結構驅動的，驅動電流來自NMO Ssense和feed-back（FB）兩個引腳。比較器輸出連接到消隱時間模塊，以確保導通時間最短。只需一個外部振蕩器，即可將開關頻率固定在 60kHz，從而不再需要其它的外部組件。其它的內部模塊是內部電源穩壓器和過熱檢測器，前者在VDD引腳上能夠支持45V，後者在170°C（典型值）時提供熱關斷功能。該產品的系統控制是一個電流模式結構，在這個結構中，N-MOS感應電流和FB電流匯合在電阻器R2上。電阻R2上的電壓取決于這個電流值的大小，然後，這個電壓值與一個內部固定的參考電壓（0.23V）比較。

　　比較器的輸出用于驅動場效應MOS晶體管，因此，開關頻率取決于反饋電流和 Id電流值的大小。在這個應用中，反饋回路的實現方法是通過一個光耦合器利用輸出電壓驅動這個FB引腳，以保證輸入出輸出之間的絕緣。監視VDD電壓的是一個磁滯比較器，它能夠管理啟動電流生成器。事實上，只要VDD電壓值大于VDDON的電壓值，比較器就會導通，并給VDD電容器充電。一旦達到這個條件，功率場效應MOS晶體管就立即開始開關操作。突發模式工作原理是跳過相同的開關周期，以便在負載減弱時降低功耗。

　　VIPER22A應用電路

　　圖二

　　圖2是VIPer22A構成的電源實用電路。這是一種通用電源，有5V、24V、3 3V三種輸出電壓，適合做VCD、DVD等電器的供電電源，也可維修電源時代換使用。

　　如圖3所示，VIPer22A內部集成了一個高耐壓場效應開關管，開關管擊穿電壓為700V。VIPer22A獨特的穩壓工作方式與常規電源芯片有了較大的不同。VIPer22A是通過對開關管電流的控制來維持輸出電壓穩定的。通電瞬間，VIPer22A開始啟動，內部振蕩電路起振，輸出脈沖電壓驅動開關管導通。開關變壓器中電流迅速上升，導通電流將通過開關管源極進入地端，形成回路。由電阻R2完成對開關管電流的取樣。

　　當開關管電流迅速達到設計極限的時候，取樣電流在R2上產生降壓將超過0.23V門限，則芯片內部誤差放大器輸出高電壓，關閉驅動電路，從而使開關管截止，負載電流減少。在開關變壓器次級電壓建立之后，VIPer22A外部FB端將得到一個與次級電壓成正比例關系的反饋電流，它與取樣電流相雪加，共同在電阻R2上形成誤差電壓，誤差電壓對比較放大器進行控制，就可以實現輸出電壓的穩定了。在VIPer22A的穩壓環節中，并不直接以開關管源極電流作為取樣電流，而是從開關管弓|出另一個較小電流i，由此間接對進行取樣，這兩個電流之間有一個560的固定倍率，即開關管電流l 是小電流的560倍。

　　由于取樣電流大大減少，所以可以使用 較大的230歐姆電阻作為取樣電阻，在減少損耗的同時，輸出電壓更加穩定精確。誤差比較的基準電壓為0 23V。可以看出，VIPer22A的最大電流是完全由內部電路確定好了的。當FB端接地時，開關管電流達到設計極限即最大值。因?yàn)?a target="_blank">運算放大器輸入阻抗極高，取樣電流問看成直接通過電阻R1（反饋?zhàn)瑁┡cR2 （取樣電阻）的并聯電路入地。這樣就可以通過計算得出開關管設計電流的最大值：

　　將電阻值代入，計算得出為0 6888A，這就是開關管電流的設計極限。在開關電源中，開關管電流對輸出功率起決定性作用，電流確定，以VIPer22A組成的開關電源最大輸出功率也基本上確定了。
