1 引言

在以可編程序控制器為工業控制系統的生產設備中，往往建立了服務器－客戶機的網絡結構，兩者之間的數據遠程訪問廣泛的進行。現以gefanuc公司90系列的編程軟件cimplicity為例，對它的遠程訪問功能加以介紹。

2 遠程訪問

ge fanuc 公司的cimplicity hmi軟件是基于microsoft windows nt和windows95的產品，使用windows nt或windows 95的遠程訪問特性就可以讓一個在客戶機上運行cimplicity hmi軟件的用戶通過調制解調器訪問服務器上的cimplicity hmi工程數據。下面介紹其具體的步驟。

3 遠程訪問的設置步驟

3.1 服務器的設置（windows nt）

對于一個運行windows nt和cimplicity hmi服務器軟件的服務器，需要安裝遠程訪問服務，然后配置遠程訪問服務器，使之自動啟動，然后用戶從客戶機撥號登錄。

（1） 安裝遠程訪問服務

先打開control panel，雙擊network圖標，在network對話框中選擇services屬性頁，點按add。在select network service對話框中從服務列表中選擇remote access service，然后點按ok。計算機就會開始安裝了。軟件安裝完成之后，remote access setup對話框自動打開，如圖1所示：

選擇configure，configure port usage對話框打開如下。

對于服務器，port usage的最小選擇是receive calls only。為調制解調器選擇了端口用法后即可點擊ok返回。

再選擇network。network configuration對話框打開。

確保選擇server settings中的netbeui和tcp/ip。然后點擊netbeui的configure：

在ras server netbeui configuration對話框中，在allow remote tcp/ip clients to access下，選擇希望的方式。選擇use static address pool，在begin和end域中輸入從網絡管理員那里申請的兩個連續ip地址。begin地址被分配給服務器的調制解調器，end地址則分配給客戶機。選擇allow remote clients to request a predetermined ip address。然后點擊ok返回。進行了這些配置之后需要重新啟動計算機。之后還需要配置自動啟動和允許用戶從客戶機撥號登錄功能。

（2） 配置自動啟動

遠程訪問服務的startup type在安裝時被設為manual。需要將其改為automatic。那么首先打開control panel，雙擊services圖標，在services對話框中雙擊remote access server，在它的對話框中選擇startup type為automatic，點擊ok返回即可。

（3） 給予客戶撥入許可

從start菜單選擇administrative tools，從中打開remote access admin程序，在該窗口中的users菜單上選擇permissions。遠程訪問許可對話框就打開了。在對話框中確保所以需要作為客戶撥入的用戶都得到了撥入許可，就可返回。

3.2 客戶機的設置（windows nt）

對于運行windows nt的客戶（cimplicity hmi瀏覽站），需要安裝遠程訪問服務之后再配置撥號網絡。

（1） 安裝遠程訪問服務

同樣先打開control panel，雙擊network圖標，在network對話框中選擇services屬性頁。點擊add，在select network service對話框中，從服務器列表選擇remote access service然后點擊ok，計算機就開始安裝了。

安裝完畢之后，remote access setup對話框會自動打開，選擇configure，configure port usage對話框打開，在其中選擇希望的調制解調器的端口用法，一般對于客戶機而言，port usage的最小選項是dial out only。設置好后返回。再選擇network對其進行配置，在這里需要確保dial out protocols選擇為netbeui和tcp/ip，然后依次返回。

（2） 安裝完遠程訪問服務器后，還需要進一步配置撥號網絡選項。先打開my computer，雙擊dial-up networking圖標，為希望連接的遠程訪問服務器添加一個項，即可。

3.3 客戶機的建立（windows 95）

對于運行windows 95的客戶機（cimplicity hmi瀏覽站），首先要保證安裝了netbeui和tcp/ip協議。步驟：打開control panel，雙擊network圖標，選擇protocols卡片，確保安裝了這兩個協議。然后配置撥號網絡，步驟：打開control panel，雙擊add/remove programs圖標，在add/remove programs properties對話框中選擇windows setup卡片，選擇communications，選擇details，在communications對話框中，選擇dial-up networking，然后點擊ok。在add/remove programs properties對話框中點擊ok。計算機就開始安裝撥號網絡選項了。安裝完畢后，再配置它的屬性。先打開my computer，雙擊dial-up networking圖標，為希望連接的遠程訪問服務器添加一個項。最后配置網絡屬性，先打開control panel，雙擊network圖標，在打開的network對話框中選擇configuration卡片。選擇tcp/ip-》dial-up adapter并顯示其屬性，然后做下列工作：

（1） 禁止dns configuration

（2） 讓gateway保持空白

（3） 對于wins configuration，選擇dhcp for wins resolution

（4） 選擇obtain and ip address automatically

（5） 對于bindings，選擇client for microsoft networks

（6） 對于advanced，選擇none

再選擇identification卡片，為計算機輸入一個名字，點擊ok關閉network對話框，保存所在的修改。

至此遠程訪問的客戶就建立起來了。

3.4 配置hosts文件

由于ras連接不支持cimplicity hmi工程的廣播方式，因此每臺計算機（包括服務器和瀏覽站）的ip地址和結點名都必須配置到其它計算機的hosts文件中去。例如：在windows nt環境下，可以在c:winnt35system32 driversetc下找到hosts.sam文件，在windows95環境下，可以在c:windows下找到hosts.sam文件，只需要將hosts文件放在和hosts.sam同樣的目錄下即可。

4 舉例說明

本文采用以下配置作為示例：

服務器：名稱為server61，并配有microsoft windows v4.0，cimplicity hmi服務器軟件，調制解調器，以太網ip地址為202.114.1.98，兩個連續的ip地址-202.114.1.90和202.114.1.91－用于配置遠程訪問服務。

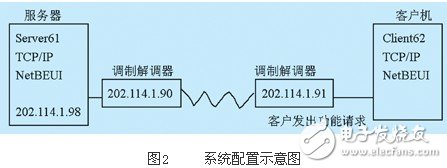

客戶機：命名為client62，并配有microsoft windows95，cimplicity hmi瀏覽站軟件，調制解調器。配置圖示如圖2所示：

4.1 測試連接

當從客戶端撥入服務器并建立連接后，可以進行如下的測試。

（1） 客戶端測試

從客戶機上要計算機名測試服務器，如下：

c:windows》ping server61

pinging server61 ［202.114.1.98］ with 32 bytes of data：

reply from 202.114.1.98： bytes=32 time=103ms ttl=128

reply from 202.114.1.98： bytes=32 time=101ms ttl=128

reply from 202.114.1.98： bytes=32 time=99ms ttl=128

c:windows

（2） 服務器測試

同理可以從服務器測試客戶機，如下：

c:windows》ping client62

pinging client62 ［202.114.1.91］ with 32 bytes of data：

reply from 202.114.1.91： bytes=32 time《10ms ttl=128

reply from 202.114.1.91： bytes=32 time=1ms ttl=128

reply from 202.114.1.91： bytes=32 time=1ms ttl=128

c:windows

4.2 從客戶機訪問cimplicity hmi工程

（1） 瀏覽一個點

在cimedit中打開select a point瀏覽器時，project域是空的，要想瀏覽服務器上的點需要在project域中輸入服務器的計算機名，如server61。

（2） 打開一個cimview屏幕

想在客戶機上打開一個cimview屏幕而其中使用了非嚴格格式化的數據點，可以使用/project命令行的選項指明服務器上運行的是希望訪問的工程。格式如下：

cimview /project

這里是服務器計算機名，是想顯示的屏幕的路徑名。如：

cimview/project server61 c:cimplicity hmiscreens1.cim

5 結束語

在實際應用中，可能使用windows更高版本的操作系統，具體的設置步驟差別不大，會更為簡便。該遠程數據訪問功能在實際工程得到了應用，效果良好。
