選頻聲控開關是一種以特定哨音控制的聲頻遙控電路。用它可以遙控各種家用電器電源的開關。它與射頻、紅外線等遙控方式相比，具有電路簡單、調試方便、功耗低、成本低、體積小和發射器無源等特點。由于采用高Q值的電感線圈，提高了電路的抗干擾能力。
　　工作原理

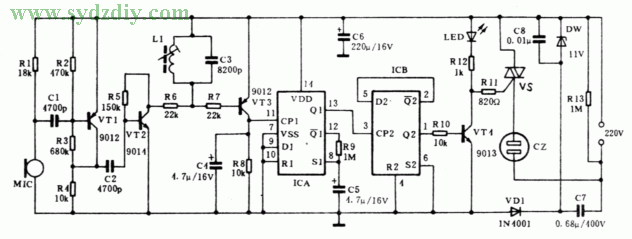

　　整機電路見上圖。電路由放大、選頻、整形、記憶、觸發、執行和電源等部分組成。發射器是一只皮囊哨，用手捏動時會發出大約12kHz…的叫聲。話筒MIC收到聲信號后轉換成電信號，由三極管VTl、VT2放大，并經由電感L1和電容c3組成12kHz的選頻回路選頻。當電路中出現12kHz頻率的信號時電路諧振，輸出最大，使平時處于截止?fàn)顟B(tài)的三極管VT3迅速飽和，在其集電極電阻R8兩端產生一接近電源電壓的高電平信號，觸發記憶單元的IC。由于諧振回路中電感Q值較高，其通帶較窄。因為家庭環境噪聲大多在10kHz以下，又由于普通駐極體話筒的頻響上限為十幾kHz，故選頻電路諧振頻率確定為12kHz。
　　當IC被前級的高電平觸發后，電路翻轉，Q2端輸出電平亦發生變化，使晶體管VT4狀態發生變化從而觸發雙向可控硅VS導通或關斷，完成了對電器的開關控制。附圖中的IC采用一片CMOS雙D觸發器CD4013。為保證觸發可靠，將其中一個D觸發器接成單穩態電路，當?shù)?1腳接收到上升沿高電平信號時，由于VDl接地，使Q1變?yōu)榈碗娖?，Q1端輸出變?yōu)楦唠娖剑⑼ㄟ^電阻R8給電容C5充電。當c5上的電壓充至S1端的轉移電壓時，使Q1端跳變回高電平，再去觸發下一級D觸發器構成的雙穩態電路。單穩電路的時間常數T≈0.7R9C5，按圖中的數值，在3秒鐘內只接受一個控制信號，可以有效地克服雙穩電路由于觸發原因引起翻轉不穩定的缺點。
　　整機電路采用電容降壓方式供電，不存在過熱問題，功耗也有降低。
　　元器件選擇與制作
　　電感L1采用錄音機用偏磁線圈骨架繞制，電感量為21mH，可調。各三極管β值應大于100。
　　電路焊接無誤后，先用低壓電源調試。將12V直流電壓接在電容C6兩端，同時將DW斷開一極。有條件者可用音頻信號發生器輸出12kHz、10--20mV的信號至話筒兩端，調L1使R8兩端電壓最高。然后去掉信號發生器，捏動發音哨子，發光二極管LED會有相應反應。拉開距離5--7m，電路也應動作靈敏。最后將電路復原，接上220V交流電源和負載試機，當LED點亮?xí)r，負載亦應加電，當LED熄滅時，負載亦應斷電，否則應檢查可控硅是否接錯或損壞?？煽毓钁?yīng)根據負載確定其電流容量，但可控硅電流容量越大，所要求的觸發電流也越大，如調試中發現可控硅未全導通，可減小電阻R11的數值，以加大觸發電流，使雙向可控硅完全導通。
