水位控制開關是反饋液面位置信號，通知值班室中控臺，水位是否到達指定水位，并可聯動控制相關設備啟動或關閉（如，水泵）。信號電壓常為12V或24V安全電壓。

　　水位控制開關--應用領域

　　廣泛應用于工業鍋爐、民用建筑用水池、水塔、水箱，以及石油化工、造紙、食品、污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可分水、油、酸、堿、工業污水等各種導電及非導電液體。與電動閥組成一套先進的液位顯控設備，自動開、關電動閥。

　　水位控制開關原理--電容式

　　電容式水位開關原理：是采用偵測水位變化時所引起的微小電容量（通常為PF）差值變化，由專用的ADA電容檢測芯片進行信號處理，可以輸出多種信號通訊協議，如：IO，BCD， PWM，UART，IIC…，電容式水位檢測的最大優勢在于可以隔著任何介質檢測到容器內的水位或液體的變化，大大擴展了實際應用，同時有效避免了傳統水位檢測方式的穩定性、可靠性差的弊端，甚至在某些特殊領域不能檢測的問題。該專用ADA電容檢測芯片由于內置MCU雙核處理，就可以實現很多特殊控制功能，甚至實現更多的集成化、智能化水位檢測功能，諸如太陽能熱水器、咖啡壺等應用中掉電后的水位變化也能可靠檢測當前水位，電容式水位檢測是目前水位開關中最有優勢的檢測方法。

　　水位控制開關原理--電子式

　　電子式水位開關原理：（并不是電極式，不是靠通過水的導電性去判斷水位，常規尺寸為150×20mm） 通過內置電子探頭對水位進行檢測，再由芯片對檢測到的信號進行處理，當判斷到有水時，芯片輸出高電平24V或5V等，當判斷到無水時，芯片輸出0V。高低電平的信號通過PLC或其它控制電路板來讀取，并驅動水泵等用電器工作。產品可以任意方向安裝，當橫向安裝時，水位到達藍線就動作，且精度較高。產品豎向安裝時，水位到達紅線就動作，有一定的防波浪功能。圖中的BZ2401為普通型電子式水位開關，適用常溫水體環境。產品用環氧樹脂封灌，密封防水，可長期浸在液體中，外部無機械活動部件，壽命長。電子式水位開關適用行業：自來水廠、名貴水產養殖業、植物育種、水庫、供電房、污水處理行業等。安裝方法：同一水位開關，可以橫裝、豎裝、斜裝等不規則自由安裝，靈活方便。固定方法：簡單易用，可用螺紋接口（M20）固定或管夾固定。電子式水位開關也可以和控制器配合，實現水位全自動控制，有較強的防波浪功能。

　　水位控制開關原理--電極式

　　電極式水位開關原理：電極式水位開關由一次電極式傳感器和二次控制器組成一體式測量系統，液位開關安裝在容器的頂部或容器的壁上，電極插入液體。以單電極供液型控制為列。測量時，電極上通有交流信號電壓，當液位上升接觸到電極時，電極間就有交流信號電流流過從而產生液面信號，控制板接收到液面信號后，進行整流、濾波、放大等處理，最后轉換成繼電器閉合觸點輸出或標準電流16mA輸出給用戶使用。當液位下降離開電極時，電極間就沒有交流信號電流流過，控制板接收不到液面信號，繼電器又恢復成釋放狀態或標準電流又回到8mA。因此通過液體與電極接觸與不接觸，繼電器吸合與不吸合或電流大小，就能正確測量出液位高低位置。用戶可以使用繼電器觸點或輸出電流與外部設備聯系，實現液位的自動控制。電極式水位開關有個缺點是：如果電極探頭有水垢，就容易產生誤動作或者不動作。

　　水位控制開關原理--光電式

　　光電式液位開關原理：它使用紅外線探測，利用光線的折射及反射原理，光線在兩種不同介質的分界面將產生反射或折射現象。當被測液體處于高位時則被測液體與光電開關形成一種分界面，當被測液體處于低位時，則空氣與光電開關形成另一種分界面，這兩種分界面使光電開關內部光接收晶體所接收的的反射光強度不同，即對應兩種不同的開關狀態。

　　水位控制開關原理--浮球式

　　浮球式水位開關原理： 水都有浮力，而浮球系統是根據液體的浮力而配套制作的，當液位上漲時，浮球系統也相應上漲，同理當液面下降時也相應下降，當上漲或下降到設定的位置時，浮球系統就是會碰到在設定位置的開關，從而使開關發出電信號，而電控設備在接到電信號時會馬上動作，切斷或接通電源，形成自動控制系統。常用的方法是在浮球里裝有磁鐵，浮球運行到干簧管的位置時使干簧管里的開關動作。優點是：價格便宜，幾元到幾十元都有，但是容易受外界環境影響，易壞。

　　水位自動控制裝置--音叉式

　　音叉式水位開關原理：是一種新型的液位限位開關。音叉由晶體激勵產生振動，當音叉被液體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。凡使用浮球限位開關和由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球液位開關的場合均可使用“音叉式水位開關”。但價格較貴

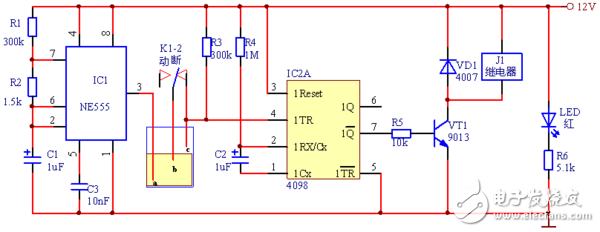

　　水位自動控制裝置--原理圖

　　其工作原理如下：

　　首先由信號采集部分產生輸入信號，再經過信號處理部分對該信號進行處理，輸出其他電路的驅動信號，即控制其他電路工作的信號；電機控制電路部分接收到由信號處理電路輸出的有效控制信號時正常工作驅動電機轉動抽水；顯示譯碼電路接收到由信號處理電路輸出的有效信號時驅動顯示器工作使其顯示該時刻的水位；報警電路接收到由信號處理電路輸出的有效信號時驅動報警器工作使其報警。
