什么是浮球開關控制器

　　浮球液位開關/浮球開關/液位開關/水位開關浮

　　球液位開關控制器是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點，一只產品可以實現多點控制。其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。

　　工作原理

　　利用浮球液位開關的磁性浮子隨液位升或降，使傳感器檢測管內設定位置的干簧管芯片動作，發出接點開（關）轉換信號。

　　在密閉的非導磁性管內安裝有一個或多個干簧管，然后將此管穿過一個或多個中空且內部有環形磁鐵的浮球，液體的上升或下降將帶動浮球一起上下移動，從而使該非導磁性管內的干簧管產生吸合或斷開的動作，從而輸出一個開關信號。

　　浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器件，它具有比一般機械開關體積小、速度快、作壽命長，與電子開關相比，它又有抗負載沖擊能力強的特點，其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。

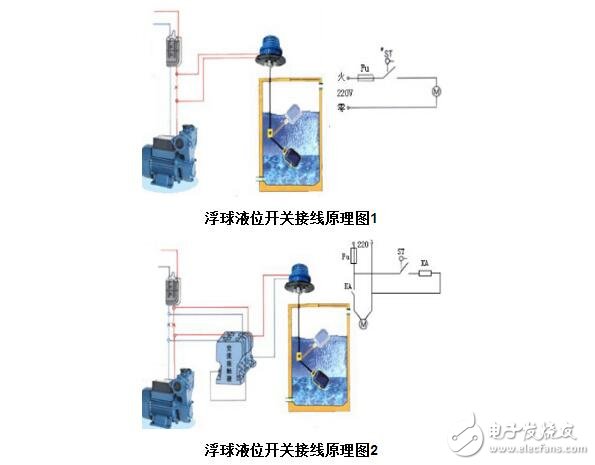

　　浮球液位開關接線原理圖

　　浮球液位開關是一種可以調節水箱、水桶、水池等領域的液位狀態的開關，同時也可以用于潛水泵對電動機的控制及保護。浮球液位開關具有自動調節、易于安裝、質量可靠、運行穩定、無毒無污染、價格實惠等優點，因此廣泛應用于家庭、工廠、礦場等場所。下面介紹的是浮球液位開關的接線原理圖。

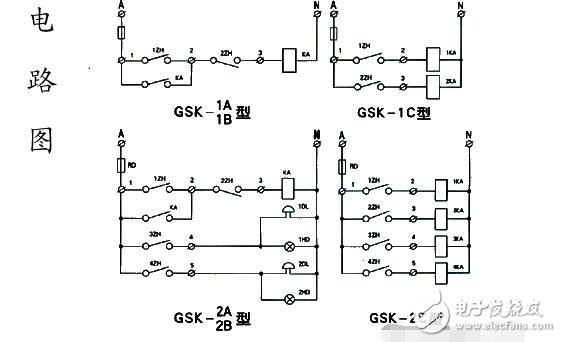

　　浮球液位開關電路圖

　　浮球液位開關的技術優勢：浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長;與電子開關相比，它又有抗負載沖擊能力強的特點，一只產品可以實現多點控制。

　　由于浮球液位開關是由干簧管與浮球組成，通過浮球內置磁鐵吸合干簧管觸點的閉合或者斷開，從而輸出信號報警，而干簧管觸點的兩頭分別焊接一條線。

　　如果浮球開關是單點，則如下圖中國，如果是需要控制雙液位，一般則是出線四條，兩條線控制一個點，如圖中口。當然也可以出線三條，一條公共線，另外兩條分別對應一個點，如圖中國，另外馳誠電子所生產的浮球開關常規出現為： 黑紅、藍、白、黃等，如果出現兩個以上動作點，則按照線材以此往上類推。如果對于出線有特殊要求的用戶需要提前說明。
