1、引言

機器視覺又稱計算機視覺，是用計算機來實現人的視覺功能，也就是用機器代替人眼來做測量和判斷。機器視覺技術包含光源照明技術、光成像技術、傳感器技術、數字圖像處理技術、機械工程技術、檢測控制技術、模擬與數字視頻技術、計算機技術、人機接口技術等相關技術，是實現計算機集成系統的基礎技術。

對于交通燈的識別，將使世界上7~8%的色盲、色弱患者駕駛汽車成為可能，也為無人駕駛汽車在技術上前進一步。因而將為汽車工業以及汽車電子工業帶來更大的經濟效益，和更大的社會效益，并可在國際上填補該領域的空白。

2、基于機器視覺的交通燈識別方法

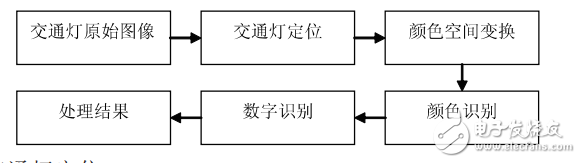

2.1、交通燈識別方法的流程圖如下所示

2.2、交通燈定位

當獲取一張?jiān)嫉膱D像時，考慮到背景的變化及其他物體對交通燈識別的干擾，我們需要將圖像中交通燈的部分提取出來。在此本文用交通燈的形狀及灰度值來定位交通燈在圖像中的位置。

2.2.1、交通燈形狀的矩形度與圓形度

可以通過交通燈的矩形度來找出交通燈一定的范圍，在此采用一種簡單的矩形度計算方法rectangularity算子，即將上述低灰度值的分散區域作為輸入?yún)^(qū)域，當?shù)玫侥骋痪匦魏洼斎雲^(qū)域有相同的一、二階矩時，計算出輸入?yún)^(qū)域的面積和該矩形面積的比，即為矩形度rectangularity的值。顯然當輸入?yún)^(qū)域?yàn)榫匦螘r(shí)，得到矩形度的最大值1；輸入的區域越接近矩形，則矩形度越接近與1（無輸入?yún)^(qū)域時矩形度為0）。

通過上述矩形度的算法，可以在低灰度值的區域中篩選出一定范圍（包含交通燈輪廓）的類矩形，最后通過交通燈在圖像中占據的面積定位出交通燈的輪廓。

圖2-1通過形狀定位出交通燈的位置

然后在上圖的基礎上，采用一種簡單的Circularity算子，確定出包含有交通燈的輪廓。

具體的算法如下：

假設F是一個閉合區域的面積，max這個區域內中心點到邊界或輪廓的最大距離，那么：

circularity=F/（max^2*π）（2-1）

根據式2-1可得圓的circularity為1。由此可知對于一個輪廓或多邊形包圍的區域如果其circularity接近與1，那么這個輪廓近似于一個圓?？梢酝ㄟ^(guò)一個閾值選取出與圓的相似的輪廓，例如可以選取circularity在［0.8，1］范圍內的輪廓。如果有多個輪廓符合，則將這些輪廓所對應的區域存放入一個數組之內。

2.3、顏色空間變化

當確認交通燈的位置后，我們需要通過顏色識別來確定交通燈的狀態。

由于RGB顏色空間的相似不能代表顏色的相似，HSI顏色空間則沒有這個方面的問題，它們很適合人們?nèi)庋鄣姆直?，較好地反映人對顏色的感知和鑒別能力。因此可以先將RGB顏色空間轉化為HSI顏色空間。

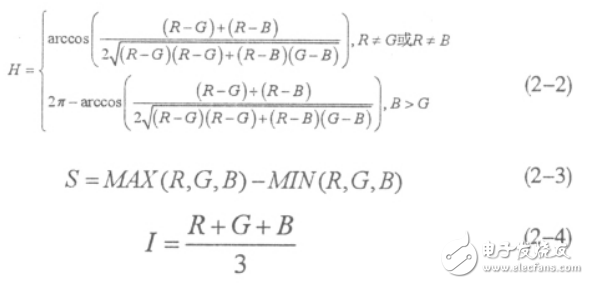

RGB空間轉化為HSI空間的一般公式如下：

圖2-2通過飽和度提取的交通燈信息

2.4、顏色識別

本文通過圖像分割來識別交通燈的顏色。將圖像通過選定的閾值分割后，找出所需要的圖形。

2.4.1、基于閾值的分割

這是一種最常用的區域分割技術，閾值是用于區分不同目

標的灰度值。如果圖象只有目標和背景兩大類，那么只需選取一個閾值稱為單閾值分割。這種方法是將圖象中每個象素的灰度值和閾值比較，灰度值大于閾值的象素為一類，灰度值小于閾值的象素為另一類。如果圖象中有多個目標，就需要選取多個閾值將各個目標分開，這種方法稱為多閾值分割。閾值分割的結果依賴于閾值的選取，確定閾值是閾值分割的關鍵，閾值分割實質上就是按照某個標準求出最佳閾值的過程。

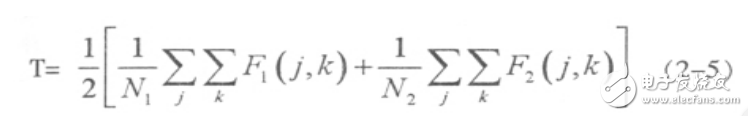

在背景和目標圖像的先驗概率相等這一特定條件下，最佳閾值是背景灰度均值與目標圖像灰度均值之均值。即：
