Ｌ６５６３是ＳＴ公司推出的一種過渡模式（ＴＭ）電流型ＰＦＣ控制器。

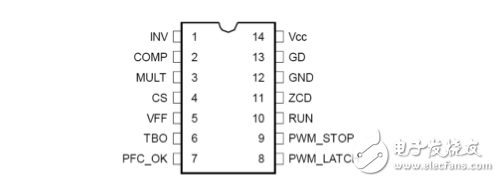

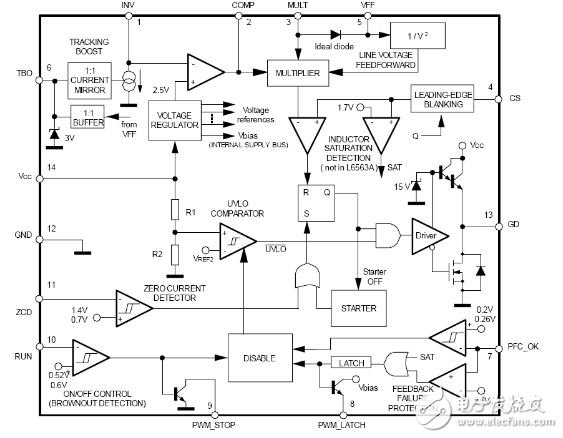

　　Ｌ６５６３不僅含有標準ＴＭ－ＰＦＣ控制器的基本電路（例如電壓誤差放大器、乘法器、ＰＷＭ比較器、零電流檢測器、控制邏輯和ＭＯＳＦＥＴ柵極驅動器等），而且含有輸入電壓前饋（１／Ｖ２校正）、跟蹤升壓、遙控開／關控制、ＤＣ－ＤＣ變換器ＰＷＭ控制ＩＣ接口及保護電路等單元電路，并提供了許多改進和附加功能。Ｌ６５６３的引腳說明

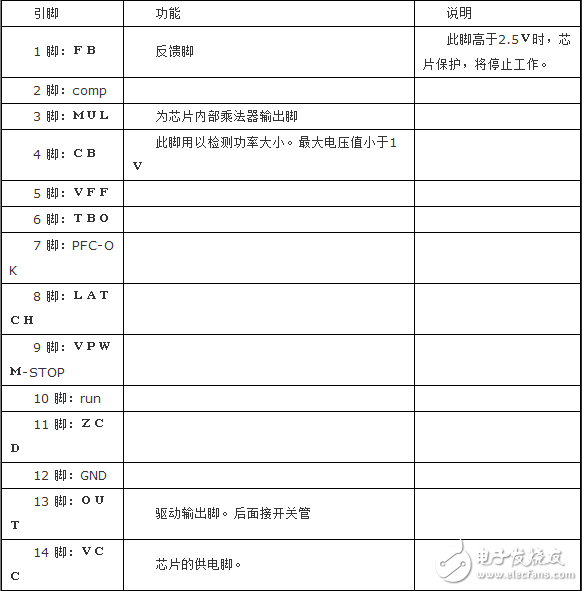

　　1、 INV：誤差放大器反向輸入端。PFC預調節器的輸出電壓信息通過一個電阻分壓流入此腳。此腳正常特性為高阻抗，但是如果運用了跟蹤Boost功能，一個用TBO（6腳）編程的內部電流產生器將被激活。它將從此腳吸入電流來改變輸出電壓，所以它跟蹤了主電壓。

　　2、 COMP：誤差放大器的輸出端。需要再此腳與INV（1腳）之間加入一個補償網絡來達到控制環路的穩定和確保高PF和低THD。

　　3、 MULT：乘法器的主輸入。此腳通過一個電阻分壓連接到整流后的主電壓端，并且給電流環路提供一個正弦參考。此腳上的電壓也被用來得到主電壓的有效值信息。

　　4、 CS：輸入到PWM比較器。流入MOSFET的電流通過一個電阻感測，其感測后的結果電壓加入到此腳與內部的參考進行比較來決定MOSFET的開關。一個第二次的比較水平1.7V來探測不正常的電流（比如：由于BOOST電感保護），一旦發生這種情況，關斷IC，將其損耗降低到幾乎與啟動時同樣的水平，將PWM_LATCH（8腳）置為高電平。此功能在L6563A中沒有。

　　5、 VFF：1/V2的乘法器的第二個輸入端。一個電容和并聯電阻必須從此腳連接到GND。他們完成內部的峰值保持電路，此峰值保持電路從主電壓的有效值獲得信息。此腳的電壓直流水平與MULT腳（3腳）的峰值電壓相等，此電壓補償依賴于主電壓的控制環路增益。不要將此腳直接連接到GND。

　　6、 TBO：跟蹤BOOST功能。此腳提供一個緩沖VFF電壓。通過一個電阻將此腳連接到GND來定義從INV（1腳）流入的電流。在這種情況下，輸出電壓相對主電壓成比例的變化（跟蹤BOOST）。如果不用此功能將此腳懸空。

　　7、 PFC_OK：PFC預調節輸出電壓監測或使能功能端。此腳通過一個電阻分壓來感測PFC預調節輸出電壓，也被用作保護目的。如果此腳電壓超過2.5V，IC被關斷，其損耗降低到接近啟動時的水平并且此情況被鎖住。PWM_LATCH腳被置為高電平。只有當Vcc重新上電后才能重新正常工作。此功能用來做反饋環路失效的保護。如果此腳電壓低于0.2V，IC關斷，其損耗降低。此腳電壓必須重新高于0.26V IC才能重新啟動。如果這些功能都不需要，將此腳的電壓保持在0.26到2.5V之間。

　　8、 PWM_LATCH：故障信號的輸出腳。在正常工作期間此腳保持高阻抗特性。如果檢測到PFC_OK（7腳）電壓高于2.5V，或檢測到CS（4腳）電壓高于1.7V，此腳電壓被置高電平。正常情況，此腳被用來停止其后面帶的DC-DC工作，通過調用一個鎖存使能其PWM控制器。如果不用，將此腳懸空。

　　9、 PWM_STOP：故障信號的輸出腳。正常工作期間此腳特性為高阻抗。如果IC因?yàn)镽UN（10腳）電壓低于0.5V被使能，此腳電壓被拉低到GND。一般情況下，此腳被用來停止其后端的DC-DC轉換器工作，通過使能其PWM控制器來實現。如果不用，將此腳懸空。

　　10、 RUN：遠程開關控制端。低于0.52V的電壓關斷（不鎖?。㊣C并降低其損耗到很低的水平。PWM_STOP被置低電平。此腳電壓高于0.6V后IC重新啟動。將此腳直接或通過一個電阻分壓連接到VFF（5腳）來使用此功能作欠壓保護（AC主電壓欠壓），如果不用將此功能將其連接到INV（1腳）。

　　11、 ZCD：BOOST電感退磁感測輸入在傳統模式下。一個負向的邊緣觸發MOSFET開通。

　　12、 GND：地端。IC信號部分和柵極驅動的電流返回端。

　　13、 GD：柵極驅動輸出。圖騰極的輸出能驅動功率MOSFET和IGBT，驅動峰值電流達到600mA輸出和800mA吸入。此腳高電平電壓箝位在12V以避免超過柵極電壓。

　　14、 VCC：IC信號部分和柵極驅動的供電電壓。
