Tesla感應電機鼠籠轉子端環的制造工藝解讀

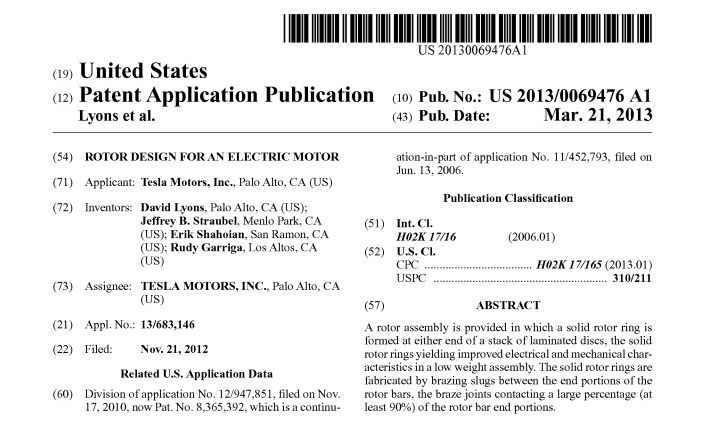

電動汽車公司Tesla在專利US 20130069476A1中公布了一種感應電機鼠籠轉子端環的制造工藝，新工藝相比傳統工藝具有更好的電氣、機械性能，并且制造成本更低。特斯拉在Model S、Model X的電機中均應用了此種設計，電機在轉化效率、輸出功率等方面取得了優秀的性能。

感應電機與永磁電機

感應電機與永磁電機是EV中最常見的兩種電機，兩者原理不同，性能也有所差異。

感應電機的轉子繞組是一組閉合的金屬導體，轉子本身既不通電，也不含有磁體。工作時，定子繞組被通以變化電流，轉子繞組的閉合回路中會產生感應電流。兩股電流分別產生磁場，磁力作用使得定子、轉子間產生轉矩，轉子轉動。

將定子繞組以一定形式排布在轉子外圍，并且通以持續變化的電流（交流電），就可以形成旋轉磁場，使得轉子持續轉動。只有當轉子轉速低于旋轉磁場轉速時，轉子才會受到驅動力；倘若兩者速度同步，轉子繞組中磁場恒定，不會產生感應電流，也不會得到驅動力。所以感應電機轉子速度與旋轉磁場轉速不同步，故感應電機又稱“異步電動機”。通過電路調節旋轉磁場的轉速，便可以控制轉子的轉速。

旋轉磁場

永磁電機的轉子含有永磁體，這樣不需感應電流，永磁體也可與定子磁場相互作用，產生力矩。這時，轉子的旋轉速度與磁場旋轉速度是同步的。倘若磁場旋轉速度過快，轉子的驅動力下降，直至跟不上磁場，會造成“失步”。

如果沿用感應電機的思路，在永磁電機中使用交流電，即通過連續旋轉的磁場來驅動轉子，這樣的電機稱為永磁同步電機。更簡單的形式是，將定子繞組視為很多個電磁鐵，電磁鐵逐個通電斷電，吸引永磁體像手表秒針一樣間歇轉動，這樣的電機稱為“永磁開關磁阻電機”，Model 3車型使用的便是此種電機。

兩種電機相對比，感應電機的磁場需要電流來產生，而電流會造成發熱、損耗效率，所以感應電機的效率要稍低于永磁電機。永磁電機中含有永磁體，永磁體在高溫、強震動環境下會造成磁力下降，而感應電機轉子則是一堆金屬疙瘩，相比之下，永磁電機要“嬌貴”一些。

感應電機轉子的傳統工藝

EV應用中，感應電機轉子多為鼠籠狀，轉子繞組由數根導條（籠條）與兩個端環（短路連接環）組成，多根導條均勻分布在轉子外側。為了增強磁場，一般使用層壓硅鋼片制成鐵芯，硅鋼片邊緣開槽以容納導條穿過。

為了在層疊的鐵芯上放置導條與端環，一般采用鑄造成型、焊接成型的工藝。

鑄造成型的方法，就是在疊壓完畢的鐵芯上澆筑熔化的金屬，通過模具直接將導條、端環一同成型，有時會將散熱葉片也一同鑄造。但是純銅在熔化情況下流動性能不佳，鑄造難度大，一般使用鋁作為鑄造材料。與之相伴的，鋁材導電性能遜色于銅，在電機中會造成轉子發熱增大、效率降低。因此一般在功率不大、效率要求不高的電機中使用鑄鋁工藝。

轉子中的鑄鋁導條、端環

而焊接成型的方法，就是將預制的導條插入鐵芯槽內，再將端環分別焊接到導條兩端，一般對于銅質材料使用焊接成型。端環可以是簡單的圓環狀，也可以帶有凹槽以方便與導條結合。焊接方法可以有多種形式，譬如釬焊、摩擦焊。

焊接端環

一般的焊接成型方法，雖能制造銅質鼠籠結構，但仍存在焊接處電阻大、端環質量大、制造復雜的缺點。焊接點容易出現焊接缺陷或質量隱患，這樣會影響電機可靠性，如果采用人工焊接的方法，則質量更加不穩定。

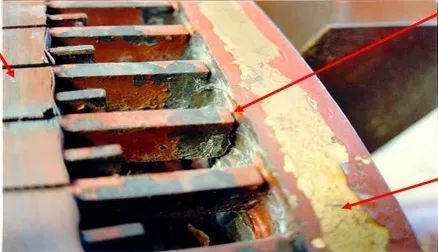

焊接端環容易失效故障

在EV應用中，電機效率就是生命，如需使用感應電機，那么選擇電氣性能優秀的銅質鼠籠是無法避免的。如何在電氣、機械性能、制造成本上取得更優化的成果，成為了感應電機轉子設計制造的重要問題。

特斯拉專利工藝詳解

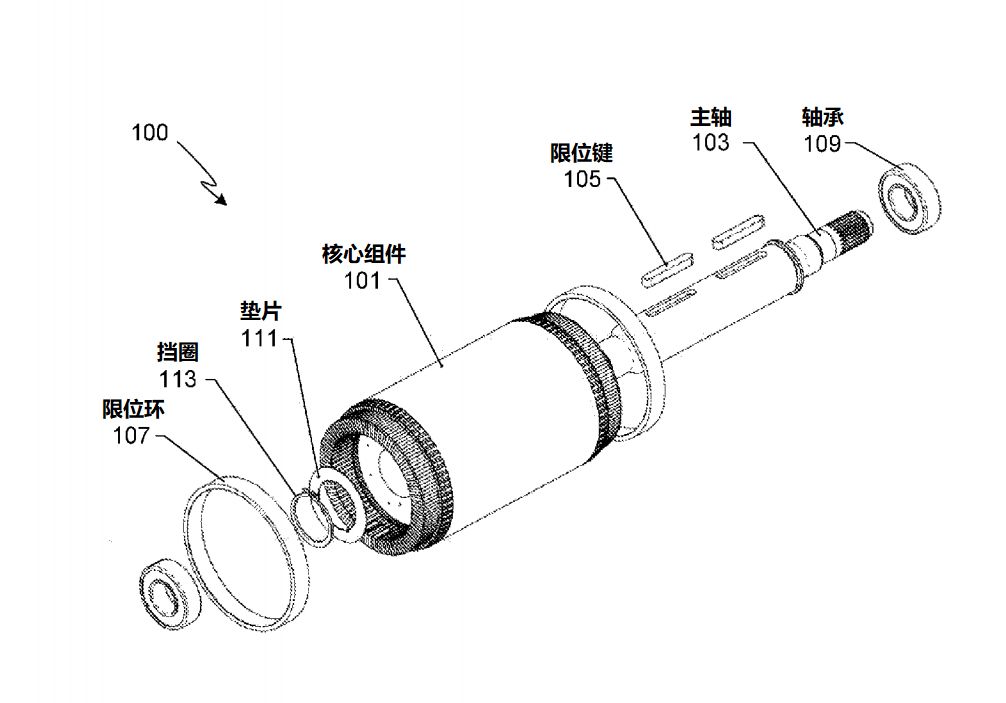

轉子組件爆炸圖

轉子包含核心組件、主軸、限位鍵、限位環、軸承、墊片、擋圈這些主要部件，其中核心組件、限位環是與專利技術相關的內容。其余部件與傳統電機轉子并無差異，譬如限位鍵用于限制主軸-核心組件之間的相對轉動，擋圈用于限制主軸-核心組件之間的直線滑動。

核心組件主要由鐵芯（鐵芯盤堆疊而成）、導條、嵌塊構成。

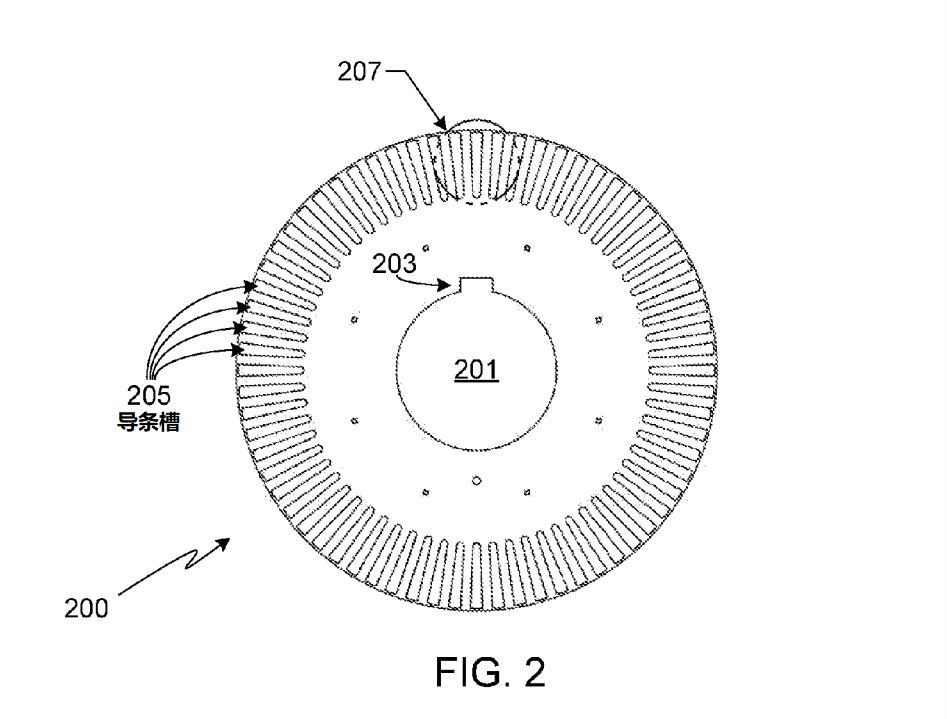

鐵芯盤

鐵芯的作用是增強磁場，常見使用磁性能較好的硅鋼材料。鐵芯處在變化磁場中，而其本身能夠?qū)щ?，所以鐵芯內部會產生感應電流。這樣的感應電流會使鐵芯發熱，并且降低效率。一般使用薄硅鋼片堆疊形成鐵芯，并且硅鋼片之間進行絕緣處理，這樣可以增大感應電流的回路電阻，大幅削弱鐵芯中的感應電流。

鐵芯盤具有比較復雜的結構，如大量導條槽以及主軸孔，使用沖壓工藝可以非常方便地將片材加工成鐵芯盤。

鐵芯盤與傳統工藝相比，并無差別。將多個鐵芯盤堆疊粘合起來，即形成鐵芯。將相鄰的鐵芯盤之間按某個方向略微錯開一定角度，可以實現導條槽相對主軸的傾斜，即“斜槽”，這有利于轉動過程中力矩的平穩，能夠減小抖動。

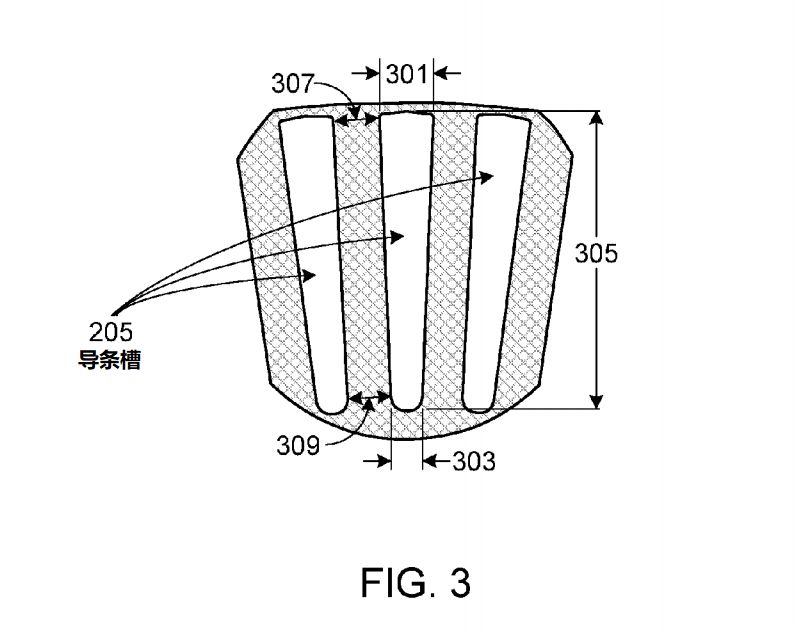

鐵芯盤導條槽局部放大

我們對導條槽進行局部放大，所有導條槽以主軸軸線為圓心，呈均勻的圓周分布。兩個相鄰的導條槽之間的間距不是恒定的，而是越靠近轉軸的位置，間距越小，呈現一種收束的狀態。譬如圖中尺寸309小于尺寸307。

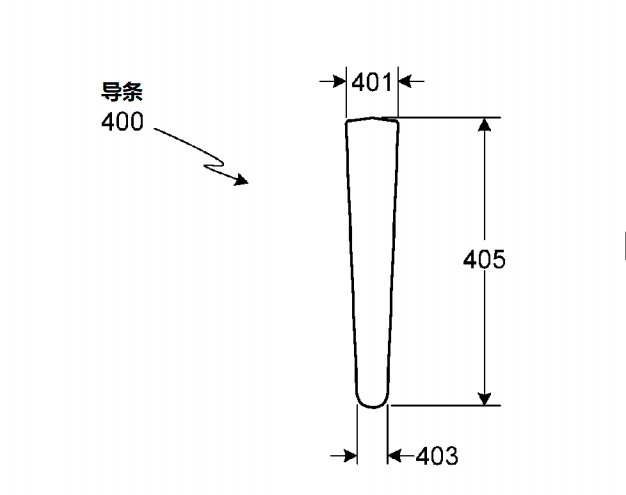

導條截面

導條是細長的柱狀結構，可以通過擠壓工藝生產。導條部件用于形成電回路，需要材料具有盡可能小的電阻率，譬如無氧純銅

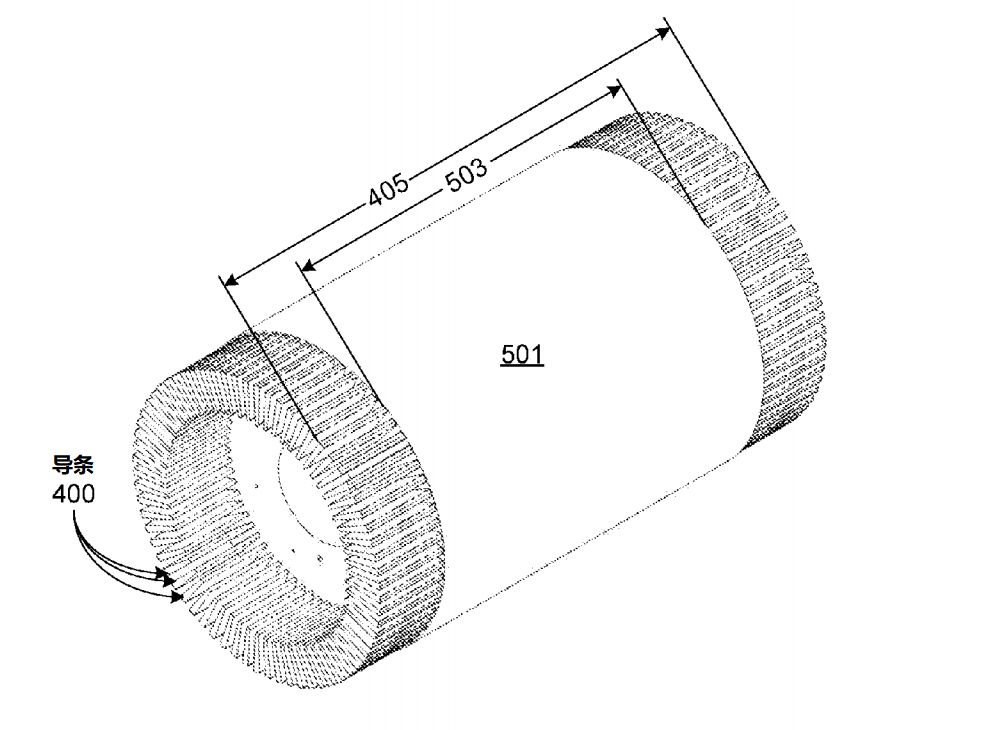

導條槽插入鐵芯

將所有導條插入組合完畢的鐵芯。導條長度應大于鐵芯高度，以使得鐵芯兩端能夠露出一部分導條，并且鐵芯兩端露出的導條長度應當相等。為了使導條能夠順利穿過導條槽，兩者在尺寸上應當實現間隙配合，即導條比導條槽略小一圈。

此處可不進行導條-鐵芯之間的絕緣處理，因?yàn)閷?dǎo)條上產生的感應電壓比較小，并且鐵芯盤之間已經進行了一定程度的絕緣。需要注意的時，導條露出的部分需保持電接觸性能，表面不可進行絕緣，同時要防止氧化。

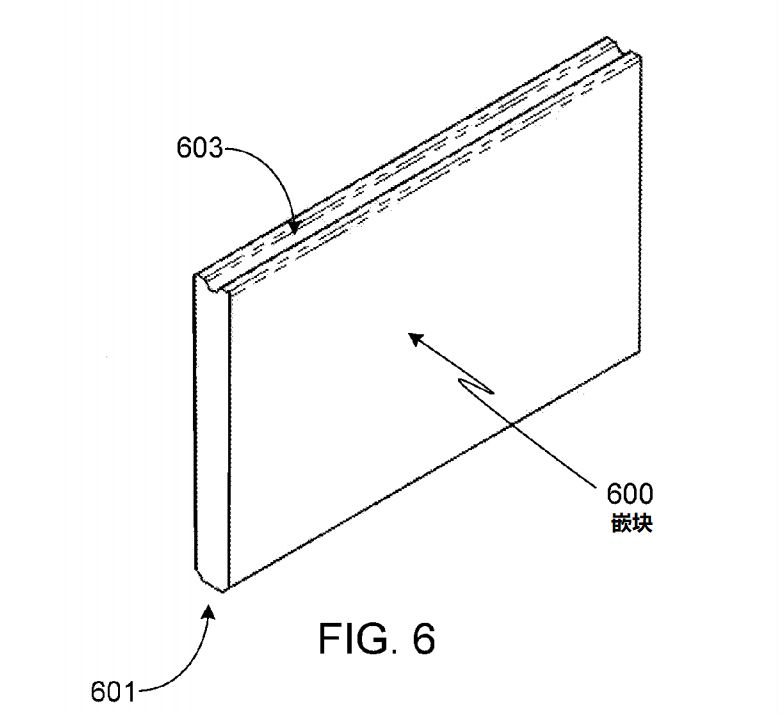

嵌塊透視圖

嵌塊是此種工藝中最重要的組件。嵌塊由導電性能優良的材料制成，譬如同樣使用無氧純銅材料、由擠壓工藝制造。

嵌塊需要在兩側平面涂覆釬焊材料（如銀、銀合金），用于后續的工藝。嵌塊的厚度（涂覆后），應當與導條間隙相匹配，以保證能夠緊密結合。

嵌塊靠近轉軸的一側（圖中601位置）可加工倒角，以方便裝配。在遠離轉軸的一側（圖中603位置）可進行某種標記（圖中標記為凹槽），在安裝時可方便地辨識嵌塊安裝方向。

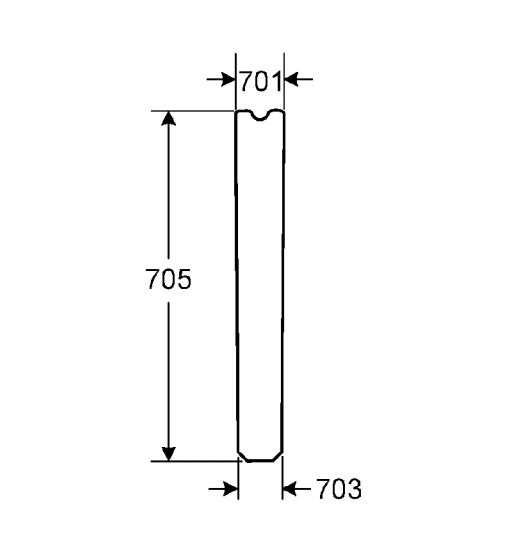

嵌塊截面

嵌塊從截面上看，兩邊并不是平行的，而是呈略微收束，如圖中703的長度要小于701。

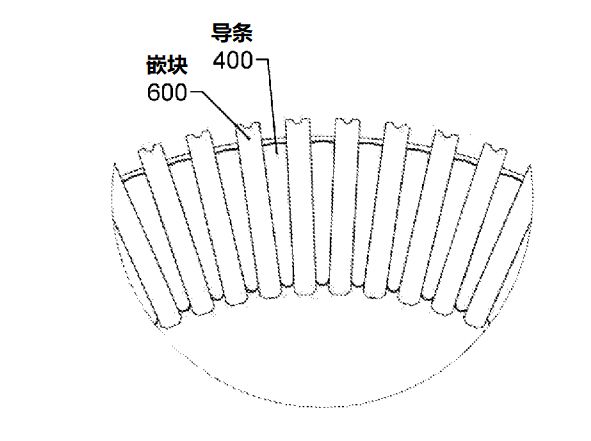

嵌塊嵌入導條間隙

嵌塊的作用是嵌入導條間隙，結合之前嵌塊、導條槽間隙的收束形態，容易想到嵌入越深、結合越緊密。原本導條裸露的側面部分，將大幅度地與嵌塊側面相接觸，容易實現裸露側面面積的90%以上與嵌塊接觸。這樣的接觸面積比例在一般方案中是難以見到的，一般方案中由于需要留出焊接位置，會要求端環與鐵芯之間留出較長的距離，這會導致重量增加。嵌塊可以稍長于導條在某一端露出的長度，這樣嵌塊會相較于導條端面有所突出，可以充分利用導條的側面面積，多余的部分可以在后續的機加工中去除。

嵌塊-導條-鐵芯組合體側視圖

嵌塊安裝完畢后，需要對接觸面進行釬焊加工，由于釬焊材料已經事先涂覆，在此僅需進行加熱即可。加熱釬焊過程應當避免氧化，比如將組合體整體放入真空爐。在一些情況下，不使用單獨的釬焊材料，而直接將導條-嵌塊進行加熱連接也是可行的。

在加熱過程中，焊料融化通常不會導致嵌塊滑動，為了防止意外滑動，使用一些簡單模具對嵌塊進行約束也是有效果的，譬如使用鐵絲在嵌塊外圓進行纏繞擰緊。

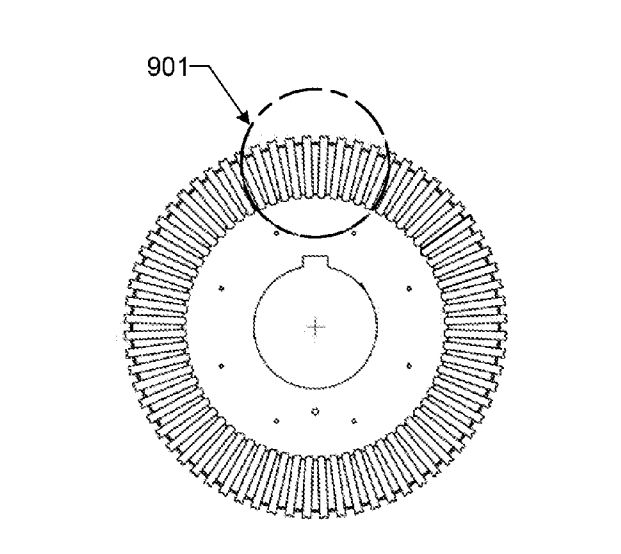

對組合體進行外圓加工

釬焊結束后，嵌塊-導條之間就形成了導電性能優秀的接頭，并且機械連接十分緊固。在此基礎上，對組合體進行外圓加工，切削多余的部分，便形成了端環。至此核心組件制造完成，之后可以安裝主軸等轉子組件。

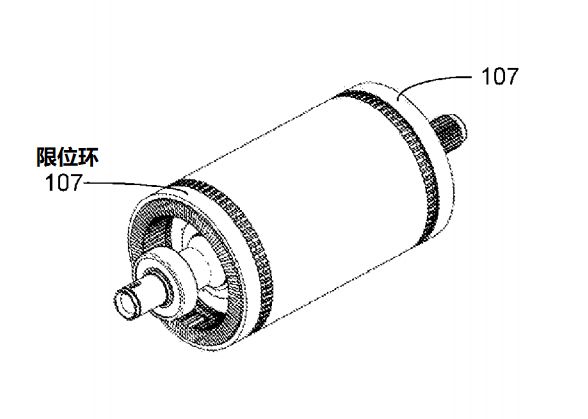

加入限位環

將限位環套在端環外側，可以增強端環的機械強度，防止其解體。限位環應當與端環過盈配合，可借助熱脹冷縮來幫助安裝。限位環材質可以是不銹鋼、鈹青銅等機械性能優秀的金屬。

之后對轉子進行動平衡調整等微調加工，就完成了轉子制造。

可以看出，相比與傳統的焊接制造工藝，此方法在釬焊接頭處具備優秀的電接觸性能，從而降低了鼠籠結構的整體電阻，提高了效率。同時此方法的裝配容易，所用零件結構簡單易加工，具有較低的制造成本。與傳統焊接端環方法相比，接頭具有較高的機械強度，提高了可靠性。

附：專利范例機械參數

電機轉子的設計是多方面因素綜合優化的結果，專利中舉出了一個實際例子的各項機械、工藝參數，具有較大的參考價值。

導條/嵌塊材料：無氧銅

導條/導條槽數：68

嵌塊數：67

導條長度：214.0mm

鐵芯盤堆疊總厚度（503）：153.3mm

導條槽截面長度（305）：16.5mm

導條槽遠離轉軸一側厚度（301）：2.97mm

導條槽臨近轉軸一側厚度（圓弧直徑）（303）：1.75mm

導條槽遠離轉軸一側間距（307）：2.5mm

導條槽臨近轉軸一側間距（309）：2.3mm
