位置和電流檢測反饋

同步采樣ADC

電流、電壓和位置檢測產品

ADI公司提供品種豐富的高性能、高分辨率、高精度、多通道組合同步采樣 ADC,滿足各種電機控制反饋和檢測需要。小型封裝雙通道器件適合機器人等應用中的位置檢測,或適合空間受限型IDM中的電流檢測。雙極性輸入器 件適用于高功率應用中的電流和電壓反饋。多軸設計拓?fù)渲羞m合采用多通 道器件;這類器件具有快速轉換時間和低延遲,因此可提供快速動態響應性能。

旋變數字轉換器

很多電機控制系統采用可變軸旋轉速度工作。為了提供最精確的位置信 息,需使用分辨率靈活的系統。AD2S1210是一款旋變數字轉換器,可即時 改變分辨率。這款轉換器提供了一種集成式解決方案,包括一個激勵振蕩 器,具有可編程頻率、可編程閾值電平、極寬模擬輸入范圍和檢測故障的 確切屬性的指示信息。AD2S1210提供以更少的外部元件數實現與旋變器接口 的高級功能。

處理器

處理器價值

?ARM和DSP內核
?強大的DMA能力
?實時以太網(1588)
?高性價比

系統價值

?用于隔離式Σ-?調制器的嵌入式sinc濾波器 ? 大容量本地RAM和Flash
?快速嵌入式16位ADC

即開即用體驗

?支持MATLAB?
?230 VAC和48 VDC開發平臺
?強大的本地支持團隊

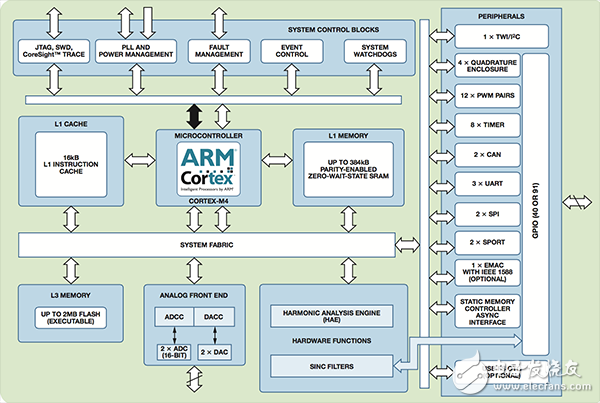

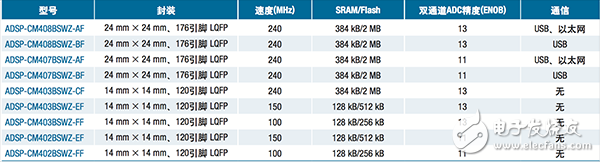

電機控制ASSP——用于高端驅動和伺服器控制的ADSP-CM40x混合信號處理器

ADSP-CM40x混合信號處理器提供控制處理性能,結合高速、高精度模數轉換,旨在滿足新一代工業電機驅動和伺服器的需求。 ADSP-CM40x基于ARM Cortex-M4構建,將業界領先的240 MHz內核時鐘速度、大型384 kB SRAM和2 MB Flash存儲器與業界領先的雙通道 16位ADC融于一體。除了原始數字和模擬性能外,ADSP-CM40x還具有一系列特性,包括sinc濾波器等,能與AD740x Σ-?調制器和諧波分析 引擎無縫連接,實現功率頻譜分析。

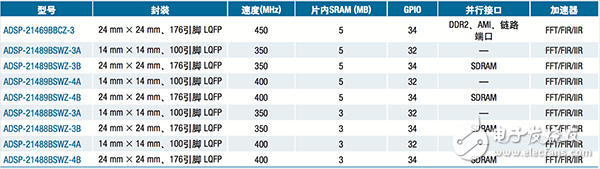

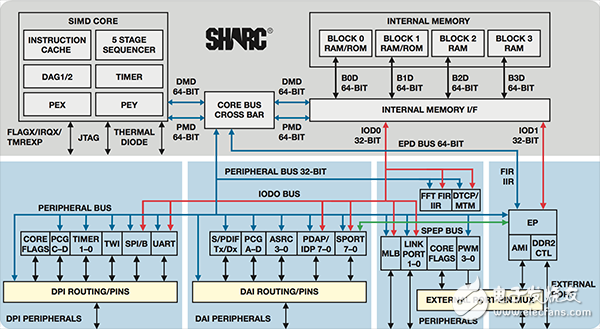

用于運動控制器和高端驅動以及伺服控制的ADSP-214xx SHARC浮點DSP

SHARC?處理器系列在浮點DSP市場占據主導地位,擁有出色的內核性能、存儲器尺寸、存儲器性能以及每MFLOP成本。作為SHARC 32位 浮點DSP的第四代產品,ADSP-214xx延續著其無可比擬的性能以及特性優勢。ADSP-214xx處理器具有高達800 MMAC的性能,集成5 MB片 內存儲器、FFT/FIR/IIR加速器以及眾多外部存儲器接口與外設,使這些處理器適用于運動控制器、高端電機驅動和伺服器系統。

FPGA電機控制解決方案

AD-FMCMOTCON1-EBZ評估板套件為設計人員提供完整的電機驅動系統,實現三相PMSM和感應電機的高效和高動態控制。該套件包含兩塊板:控制器板,設計用于通過FPGA夾層卡(FMC)連接器連接任意Xilinx FPGA或SoC平臺;以及驅動板,如下圖所示。

AD-FMCMOTCON1評估板套件

完整的驅動系統可實現多種電機類型的高效控制:

?高質量電源
?可靠的電源、控制和反饋信號隔離
?精確測量電機電流和電壓信號
?用于控制信號的高速接口,以便控制器能夠快速響應
?工業以太網高速接口適用于PROFINET、EtherCAT和Powerlink等通信協議
?通過FPGA/SoC接口靈活控制

硬件與示例參考設計一同提供,說明如何配合Xilinx FPGA/SoC和Math Works的Simulink使用控制解決方案。另外,還可利用ADI的 AD-DYNO1-EBZ測功計對系統進行擴展,該測功計是一個動態可調節負載,可用來測試實時電機控制性能。

ADI參考設計框架：

標準線性產品

電流檢測放大器

在惡劣環境中,當分流電阻放置在高端或低端,且在溫度范圍內需要具有高精度時,可以使用電流檢測放大器。 電機控制通常需要雙 向能力。 為了構建快速、精確的控制環路,階躍響應時間和共模電壓階躍抗擾度很重要。

差動放大器

差動放大器能抑制極高的共模電壓,可用于電機控制系統中的電壓和電流測量。借助它們,可以在高壓工業環境中使用低壓轉換 器。這在需要進行功能隔離時尤為重要。ADI差動放大器的優勢是具有出色的漂移和CMRR性能。

其他情況下,需在信號調理時進行衰減和/或電平轉換。在工業應用中,高于電源共模電壓的一切信號都能被這些差動放大器所捕 捉到。

精密運算放大器

精密運算放大器在電機控制系統中用做信號調理。它們將用于ADC接口傳感器,因而需要高線性度軌到軌輸入和輸出。它們還能用 在旋變數字轉換器(RDC)和旋變器之間,以高壓擺率和高精度提供高電流。 帶寬更寬的放大器用于檢測系統中的快速變化電流。

精密基準電壓源

基準電壓源用作轉換器基準電壓源或信號調理。電機控制中需要低漂移和低成本器件。
