交流伺服電動機的結構主要可分為兩部分，即定子部分和轉子部分。其中定子的結構與旋轉變壓器的定子基本相同，在定子鐵心中也安放著空間互成90度電角度的兩相繞組。其中一組為激磁繞組，另一組為控制繞組，交流伺服電動機是一種兩相的交流電動機。 交流伺服電動機使用時，激磁繞組兩端施加恒定的激磁電壓Uf，控制繞組兩端施加控制電壓Uk。當定子繞組加上電壓后，伺服電動機很快就會轉動起來。 通入勵磁繞組及控制繞組的電流在電機內產生一個旋轉磁場，旋轉磁場的轉向決定了電機的轉向，當任意一個繞組上所加的電壓反相時，旋轉磁場的方向就發生改變，電機的方向也發生改變。

　　伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）。

　　交流伺服電機定子的構造基本上與電容分相式單相異步電動機相似。其定子上裝有兩個位置互差90°的繞組，一個是勵磁繞組Rf，它始終接在交流電壓Uf上;另一個是控制繞組L，聯接控制信號電壓Uc。所以交流伺服電動機又稱兩個伺服電動機。

　　交流伺服電機的變頻調速

　　只要改變交流伺服電機的供電頻率f1，即可改變電機轉速，所以交流伺服電機調速應用最多的是變頻調速。

　　變頻調速的主要環節是：為交流電機提供變頻電源的變頻器。

　　變頻器分：交-交變頻；交-直-交變頻。

　　（1）交-交變頻

　　利用可控硅整流器直接將工頻交流電（頻率50Hz）變成頻率較低的脈動交流電，正組輸出正脈沖，反組輸出負脈沖，脈動交流電的基波是所需的變頻電壓。

　　該方法所得的交流電波動比較大，且最大頻率即為變頻器輸入的工頻電壓頻率。

　?。?）交-直-交變頻

　　先將交流電整流成直流電，然后將直流電壓變成矩形脈沖波電壓，矩形脈沖波的基波是所需的變頻電壓。

　　該調頻方式所得交流電的波動小，調頻范圍比較寬，調節線性度好。

　　在交-直-交變頻中根據中間直流電壓是否可調分為中間直流電壓可調PWM逆變器和中間直流電壓固定的PWM逆變器；根據中間直流電路儲能元件是大電容還是大電感分為電壓型逆變器和電流型逆變器。

　　SPWM（正弦波PWM）變頻器是目前應用最廣、最基本的一種交-直-交型電壓型變頻器，在交流調速系統中獲得廣泛應用。

　　SPWM變壓變頻器調制原理（以單相為例）

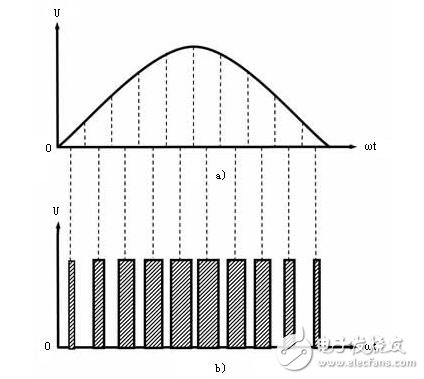

　　正弦脈寬調制（SPWM）波形：與正弦波等效的一系列等幅不等寬的矩形脈沖波。

　　等效原理：把正弦波分成n等分，每一區間面積用與其相等的等幅不等寬的矩形面積代替。正弦波的正負半周均如此處理。

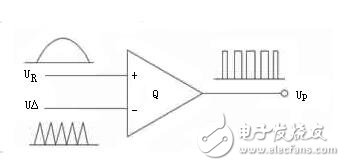

　　SPWM控制波的生成：正弦波—三角波調制。

　　Q——電壓比較器；

　　UR——由指令脈沖轉換來的，正弦控制波；

　　UΔ——三角波發生器。

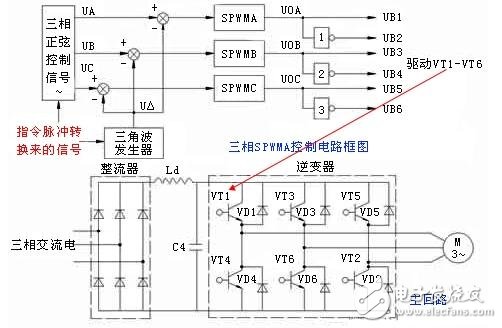

　　整流器將三相工頻交流電變成直流電；

　　逆變器將直流電壓逆變成三相交流電，驅動電機運行。

　　交流伺服電機SPWM變頻調速方法

　　交流電機變頻調速系統中的關鍵部件之一就是逆變器，由于調速的要求，逆變器必須具有頻率連續可調、以及輸出電壓連續可調，并與頻率保持一定比例關系等功能。

　　利用脈沖寬度調制逆變器可實現變頻也變壓。如圖所示，因電壓的平均值和占空比成正比，所以在調節頻率時，改變輸出電壓脈沖的占空比，就能同時實現變頻和變壓。與圖1（a）相比，圖1（b）所示電壓周期增大（頻率降低），而占空比減小，故平均電壓降低。

　　采用PWM方法控制逆變管的通、斷時，可獲得一組幅值相等、寬度相同的矩形脈沖，改變矩形脈沖的寬度可控制其輸出電壓，改變調制周期可控制其輸出頻率，同時實現變壓和變頻。因輸出電壓波形為矩形波，具有許多高次諧波成分。對電機來說，有用的是電壓的基波。為了減少諧波影響，提高電機的運行性能，應采用對稱的三相正弦波電源為三相交流電機供電。

　　正弦波脈寬調制型逆變器（SPWM）的輸出端可獲一組等幅而不等寬的矩形脈沖波形，來近似等效于正弦電壓波。SPWM脈寬調制波形，如圖2。當正弦值為最大值時，脈沖的寬度也最大，而脈沖的間隔則最小。反之，當正弦值較小時，脈沖的寬度也小，而脈沖的間隔則較大，這樣的電壓脈沖系列可以使負載電流中的高次諧波成分大大減少。

?

　　采用數字電路的SPWM逆變器，可采用以軟件為基礎的控制模式。優點是所需硬件少，靈活性好和智能性強。缺點是需要通過計算確定SPWM的脈沖寬度，有一定的延時和響應時間。隨著高速度、高精度多功能微處理器、微控制器和SPWM專用芯片的發展，采用微機控制的數字化SPWM技術已占當今PWM逆變器的主導地位。

　　SPWM變頻調速系統，其中各部分的功用：

　　速度給定器：給定信號，控制頻率、電壓及正反轉。

　　平穩啟動回路：使啟動加、減速時間可隨機械負載設定，以達到軟啟動的目的。

　　函數發生器：在輸出低頻信號時保持電機氣隙磁通一定，補償定子電壓降的影響。

　　電壓頻率變壓器：將電壓轉換為頻率，經分頻器、環形計數器產生方波，和經三角波發生器產生的三角波一起送入調制回路。

　　電壓調節器：產生頻率和幅度可調的控制正弦波，送入調制回路，送入調制回路，在調制回路中進行SPWM變換，產生三相的脈沖寬度調制信號。在基極回路中輸出信號至功率晶體管基極，即對SPWM的主回路進行控制，實現對永磁交流伺服電機的變頻調速。

　　電流檢測器：過載保護。
