將智慧功能加入發光二極體（LED）照明應用須要將固定功能LED驅動器改換成微控制器（MCU）或可程式架構（Programmable Architecture）。對于需要進階功能的應用而言，使用MCU可達到許多智慧功能，例如塬生調光控制（Native Dimming Control）、專業混色（Specialized Color Mixing）、適應式照明控制（Adaptive Lighting Control）及遠端連結（Remote Connectivity）。

　　對于照明應用而言，電力電子（Power Electronics）產品專用的MCU甚至能有效控制燈具電源供應，使其符合成本效益，并進行照明控制及通訊。如同許多現代電子產品的趨勢，改用數位控制開啟了更多彈性空間，且為照明產品帶來新水準的智慧功能及差異性。

　　專用MCU滿足LED應用市場

　　照明產業經過快速演進，現今LED技術展現許多效益。然而，不同類型的LED照明應用，因所支援的功能不同，亦有極大的差異。其中，住宅方面的應用包括燈泡更換、重點照明（Accent Lighting）與小範圍室外照明，一般而言只須點亮一或兩個LED燈串，但此一市場具有成本壓力，因此進階控制尚不普遍。至于商業應用方面，包括螢光燈安定器（Fluorescent Ballast）、燈泡更換及重點照明，亦只須點亮一至兩個LED燈串，同樣受限于成本考量，此一市場具有高度節能意識；而高階應用則須要遠端連結與智能控制器功能。

　　此外，娛樂應用方面，則包括高階顯示器及情境照明（Mood Lighting）。完整強度控制與一致的色彩品質相當重要，對于數位尋址照明介面（DALI）或DMX-512之類的業界標準通訊協定，遠端連結與支援也相當重要。室外及基礎建設則包括街道照明、工廠與辦公大樓照明等應用，此一市場的設備一般有為數眾多的LED，并須支援許多燈串，其中，高亮度LED也相當常見，而這些應用則相當須要遠端連結與高度智慧控制器。

　　降低系統建置成本　MCU實現高彈性LED照明

　　最簡單的LED照明系統使用LED驅動器。這些固定功能裝置可直接控制LED，且成本相當?shù)?。一般而言，這些裝置可達到良好的能源效率，且不須要軟體程式設定。在最壞的情況下，開發人員須進行多次計算，選擇所需的驅動器，或決定電路板元件的配置值。

　　雖然LED驅動器可直接使用，不過對于較進階的系統而言則顯得彈性不足。若要支援不同類型的LED（如高瓦數或不同色彩），或不同的LED燈串配置，則可能須使用不同的解決方案。事實上，系統的任何改變（如燈串的LED數和燈串?dāng)?shù)）都可能使驅動器也須隨之變更。因此，塬始設備製造商（OEM）供應的大多數照明產品都可能需要獨特的類比驅動器。對于大型系列產品而言，這會增加OEM或供應商的庫存品項數，而可能造成經濟規模降低或設備成本提高。

　　另一方面，智能控制器能讓開發人員建立更具彈性的照明系統。在MCU系統中，可設定程式碼支援各種LED、獨特的功率級需求、不同的燈串長度以及不同數量的燈串，而不須大幅變更硬體。系統也可另做設計，以自動偵測須要驅動哪些LED。MCU系統的可編程特性也可達到進階調光及定序功能，提供更進階的照明場景控制和自動化照明亮度。

　　彈性的數字化控制可使OEM能設計可控制多種產品的單一控制器。由于控制器IP可重復使用，因此也可大幅減少設計投資；彈性的控制器亦可減少庫存的裝置數目，同時透過更大的規模經濟降低整體系統成本。

　　實現智能LED照明　數字控制整合功不可沒

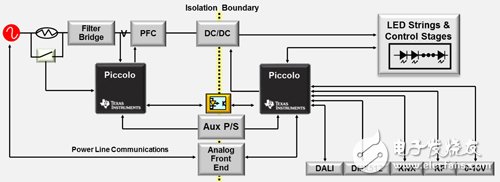

　　智能LED照明系統的基本架構包含叁個主要階段，即電源轉換（Power Conversion）、LED控制及通訊（圖1）。電源轉換階段會將正確的電壓及電流傳送到LED。首先進行交流對直流（AC-DC）整流，再進行功率因數修正（PFC）階段，最后進行一次或多次平行直流對直流（DC-DC）轉換階段。若要提供有效的電源轉換，則須要精準、靈活地控制這些轉換階段。

　　圖1 智能LED照明系統包含電源轉換、LED 控制及通訊叁個主要階段

　　各個主要階段皆需智能控制器維持效率及功能。使用固定功能的類比做法時，可能需要個別的PFC、DC-DC、LED及通訊控制器。然而，使用專用的電源電子產品MCU時，可透過高度整合降低燈具電源供應的元件成本。在效能、電源優化的周邊及通訊連接埠充足的情況下，單一MCU可控制照明系統功率級、LED照明控制及通訊等叁大主要部分的潛力。透過MCU的數位整合功能，照明系統能減少許多不必要的元件，同時運用中央可程式平臺協調控制智能照明系統的叁個主要階段。

　　數位電源控制也能夠提升動態系統的轉換效率。雖然LED的效率高于傳統的照明設備，運作及能源成本相對降低，但并非所有LED系統都完全相同。以任何方式進行調光、變換色彩輸出或調整亮度輸出時，數位電源控制能使LED照明系統的功率級達到更高的效率。同樣在固定照明的情況下，MCU也能夠透過更進階的功率級設計提升運作效能。這樣的效率提升對于終端使用者相當具吸引力，對于在其他方面皆相同的兩個LED系統而言，是值得突顯的差異之處。

　　舉例來說，假設某座城市計畫更換兩千盞路燈，在比較兩種型號時，效率達到10%的差異（圖2）。值得注意的是，高效率系統的系統輸入電源為178瓦（W），而低效率系統需要200瓦才能達到相同的160瓦照明輸出。相當于年度能源成本節省10%，光就電源供應的能源效率計算，等于節省33，726美元，這筆節省的成本遠高于LED系統所節省的成本。

　　圖2 電源的數位控制能夠達到高于類比系統的轉換效率，且節省的成本高于LED技術。在這個例子中，10%的效率差異，相當于年度能源成本節省10%，單就電源供應的能源效率計算，等于節省33，726美元。這樣的效率對于終端使用者相當具吸引力，對于在其他部分皆相同的兩個LED系統而言，是關鍵的差異。

　　靈活修正色彩與亮度　MCU提升LED照明品質

　　對于商用照明及娛樂照明等多項應用而言，照明品質相當重要。品質在此是指能夠輸出一致的亮度和色彩之能力。然而，製造變異（Manufacturing Variation）、溫度和老化這叁個主要因素會影響LED效能。

　　此外，各批次的LED輸出可能差異極大。使用同一批次的LED可維持單一裝置的品質穩定。然而，如果同一產品線的裝置使用不同批次的LED，可能由于製造變異而出現不同的照明品質。若將其中兩個裝置相鄰安裝，則可能產生顯著差異，并令人無法接受的照明品質。透過智能MCU，即可調校系統，以彌補任何差異。由于這是以軟體進行，因此，產品須維持一致時，可在製造過程中進行有效的調校程序。

　　隨著環境溫度變化，LED的輸出也會產生變化。為因應這一點，系統須能以感測器偵測環境溫度。MCU須能夠讀取感測器，并隨之調整LED驅動，以靈活修正色彩及亮度。由于溫度檢查僅須定期進行，因此該功能的常用開支相當?shù)汀?/p>

　　此外，MCU亦可使系統能監控自身安全運作；如果LED的溫度超過特定臨界值，照明控制器可降低亮度或關閉燈串，同時遠端通知操作人員發生問題。過熱會使得LED提早老化，造成照明輸出降低。確保LED不超過特定溫度可延長其使用壽命。

　　當LED老化的同時，品質也會受影響，造成色彩配置變異。例如，紅光LED的壽命比藍光LED短，而特定電源輸出或脈衝寬度調變（PWM）頻率所產生的色彩會隨時間改變。智能控制器可解決老化問題，并修正色彩配置，以維持LED系統在使用壽命期間一致的照明效果。

　　管理品質技術也可提升安全及效率。例如照明依環境光線而調整--大雨期間，可將部分地區路燈提早點亮；若環境光線充足，可將照明調暗，以減少電源耗用。 透過運用各種感測器及遠端連線，LED照明應用的安全及效率可大幅提升。例如，交通號誌或特定路燈的感測器可監測深夜的交通路況。如果交通相當繁忙，該網路即可點亮比平時更多的路燈。

　　智能LED控制器不僅提高照明品質，還擁有調光及色彩混合等其他功能。在評估照明的使用方式后，如不需要完整的亮度，即可將個別燈光關閉或調暗。例如，在倉庫中，工人可能分散在不同的空間作業，此時使用人體感測器，即可將正在使用的空間點亮，如果同一時間只有50%的樓層使用中，即可將其余的燈光關閉，節省一半的能源。

　　再次以圖2的路燈為例。由于深夜交通流量減少，多數路燈的亮度可調暗。若搭配通訊網絡使用動作感測器，即可按照實際的交通需求開啟或關閉路燈。若路燈關閉的時間達到25%的程度（圖3），則可節省25%的能源，即68，218美元。此例中，透過電源供應效率與智慧運作，系統每年總共可節省多達101，844美元，大約達到33%的程度。

　　圖3 在評估照明的使用方式后，如不需要完整的亮度，即可將個別燈光關閉或調暗。例如，使用人體感測器即可將目前須要使用的燈光點亮。接續圖2的例子，如果路燈關閉的時間達到25%的程度，則可節省25%的能源（68，218美元）。對于此應用，透過電源供應效率與智慧運作，系統每年總共可節省多達101，844美元，大約達到33%的程度。

　　降低LED照明維護成本　遠端連線不可或缺

　　遠端連線是智能照明系統的關鍵功能。智能裝置可自動管理某些運作，以提升效率及品質。然而，除非設備能與中央控制器進行通訊，否則須預先設定該智慧功能，且只能使該設備發揮最大效率。

　　將照明系統的各個元件連接成網路后，即可整體協調設備的運作，這能夠帶來全新的功能，包括遠端調光、遠端關閉及緊急控制。例如，操作人員可從中央位置調整所有照明設備的照明強度，而不須個別調整每盞燈。

　　為使照明系統達到最大效率，各個元件不僅須接收資訊，且亦須將資訊傳回給操作人員。因此，照明裝置可進行簡單的自我診斷。例如，LED是否燒毀或低于最低品質限度，并提醒操作人員進行所有必要的維護。如此一來，不須透過派遣技術人員定期維護、確保設備正常運作，只要遠端檢查設備即可。只有在發生需要實際解決的問題時，才須派遣技術人員前往現場勘驗。此維護方式加上LED使用壽命延長，使得維護成本可大幅降低，而且，由于可立即查明故障，因此操作安全也更加提升。

　　遠端控制能啟動其他會大幅影響運作效率及成本的進階功能。遠端控制可動態控制照明，并可將多個照明裝置透過網絡連接至可能與實際裝置距離遙遠的集中控制點。例如，路燈可能須配合日光節約時間有所調整。此時不須派遣技術人員到各個控制箱，只要遠端修正系統所有照明的排定時間即可。這也讓操作人員能輕鬆因應時間安排上，任何預期外的變化，例如，運動比賽到很晚才結束，而需要道路照明，或在工廠生產旺季時可持續點亮照明，抑或在緊急情況下，透過直接控制照明，遠端控制也可用來提升安全。

　　準確記錄照明耗電量　降低企業與工業電費成本

　　商用及工業用智能照明的其中一項功能是能準確記錄耗電量。以都市為例，一般都以支付固定的費用來維持路燈運作。透過智能照明控制器，可測量實際消耗的電量，并傳送到集中的位置，如此即可確保都市不會支付超過實際用度的電費，達到實質節省作業成本的效用。

　　實際用度資料紀錄亦可供執行單位重新規畫作業成本、維護資源。另外也可加入進階預測診斷功能。例如，若耗電量增加或須更換的燈泡數目劇增，則可提醒操作人員發現潛藏問題。

　　連線對于許多照明系統同樣相當重要，尤其是娛樂應用。市場上已出現許多通訊標準，包括DALI、DMX-512及KNX，且多家廠商已推出支援這些通訊協定的設備。

　　電力線通訊大展身手

　　照明應用的其中一項重要技術是電力線通訊（PLC）。PLC能讓工程人員透過電源設備的線路將設備連接成網絡，而不須要另外接線做為通訊連結。至于不須使用PLC全部功能的應用，開發人員可採用PLC-Lite。PLC-Lite是PLC的彈性替代版本，由于本身較為精簡，通訊協定固定開支較小，資料速率較低，因此能夠以低于G3或PRIME等復雜PLC的各連結成本予以執行。

　　由于這并不是固定標準，因此開發人員可運用PLC-Lite的彈性，針對特定通道特性執行加以優化，使須要特別處理線路干擾的環境連結可靠度得到改善。PLC-Lite十分適合需要穩定通訊通道的低成本應用，例如家用網絡中的簡單燈泡或是墻壁開關。

　　開發人員也可運用無線射頻（RF）技術，以無線方式連接裝置。透過模組化架構，裝置可採用任何最適合客戶的連線技術。無論是PLC或無線區域網路（Wi-Fi）連結，都可透過標準I2C或串列周邊介面（SPI）連接埠將資料傳送至MCU。

　　提供高彈性LED產品設計　Piccolo MCU支援多電源拓?fù)?/strong>
