高亮度白光LED調光電路設計分析

　　隨著能源危機的到來，高效的照明技術得到人們廣泛的關注。發光二極管 LED（Light Emitting Ddiode）是利用半導體PN結或類似結構把電能轉換成光能的器件，以其高效率、低功耗、低電壓驅動、使用壽命長等優點，已在眾多應用領域中得到普遍的應用，如各類消費電子產品——手機、PDA、液晶電視的背光光源等。高亮度LED是傳統白熾燈的一種理想替代方案，因為前者的壽命和效率都比后者高得多，且不同于緊湊型熒光燈泡，這些LED能夠在低溫下工作。為提高LED照明電路的使用性能和適用范圍，本文將介紹一種具成本優勢的高亮度白光LED（HBLED）調光方法。

　　對于HBLD而言，在高照度工作條件下導通電壓高達3～5 V，工作電流可達0.15～3 A。LED的發光亮度與流過LED正向電流的大小基本上成正比關系，所以LED應用的關鍵技術之一是提供與其特性相適應的電源或驅動電路。高亮度LED有兩種基本的調光方法。第一種是PWM（脈沖寬度調制）調光方法，即在大于200 Hz的某些頻率下以0％～100％的不同占空比來導通和關斷LED。導通期間LED滿電流工作，而關斷期間LED上沒有電流流過，可以保證色彩的一致性。第二種方法是控制流經LED串的電流量，這可能導致LED串的電壓下降，并造成輕微的色差。不過如果觀察調光器打開情況下工作的白熾燈，也會看到明顯的色彩變化。

　　高亮度白光二極管一般采用恒流電源驅動。因為隨著LED逐漸變熱，其電壓降將減小，而且若LED串由恒壓電源供電的話，電源往往會持續提供過多的電流，使輸出電壓增大，直到電源達到電流限值或LED失效。脈寬調制方式是用較高的頻率開關LED，開關頻率超出人一般能夠察覺的范圍，給人一種LED總亮的假象，現在普遍采用脈寬調制方式調節LED的亮度，在某些應用中，調光比可達5 000：1，常用的LED驅動有降壓型（Buck）、升壓型（Boost）、升降壓型（Buck～Boost）等3種。LM3402是一款由可控電流源衍生的降壓型穩壓器，輸入電壓范圍涵蓋整個汽車應用領域，內置MOS管最多可以驅動5顆LED，性價比高，且接受領域較廣、線路簡潔實用，是眾多LED驅動IC中間的佼佼者。

　　1、系統結構

　　1.1 總體結構

　　由于單個HBLED的發光效率不能完全滿足亮度要求，因此，需要用多個LED組成陣列，1個LM3402對5個高亮度發光二極管組成的串（HBLE-Ds）進行恒流驅動，接受1個微處理器P89LPC932的PWM脈寬調節控制，可實現無級調節，流過每個HBLEDs的電流約為120～350 mA。

　　1.2 人機界面

　　操作面板上有3個按鈕（關閉、調亮和調暗按鈕）和4個普通發光二極管指示燈。按下關閉按鈕，將熄滅高亮度發光二極管串HBLEDs，再次按下此按鈕，則可以回到原亮度顯示狀態，掉電或重啟也可回到設定亮度狀態；調亮和調暗按鈕用于改變HBLEDs的亮度，對應4個指示燈，其中每個指示燈有亮暗2級指示，這樣可以指示8擋亮度。

　　1.3 驅動電路

　　驅動電路是整個LED調光電路的核心，主要由1個微處理器P89LPC932和LM2402恒流穩壓電路組成。LM3402是一款由可控電流源衍生的降壓型穩壓器，可驅動串聯的大功率、高亮度發光二極管串，可以接受范圍在*2V的輸入電壓。當使用引腳兼容的LM3402HV時，輸入電壓的上限可達到75V。按照需要對轉換器的輸出電壓進行調節，以維持通過LED陣列的恒定電流水平。只要HBLEDs的組合前饋電壓不超過Vo（MAX），則電路能保持任意數量的LED中的調節電流不變。圖1為LM3402的典型應用電路示意圖，其中RSNS為電流設定電阻，平均電流IF≈0.2／RSNS，RON取值與發光二極管串中的LED數量有關，5個以上LED時可取值300KΩ，經檢測，恒流標稱值為250mA時（RSNS=0.8 Ω），電流波動在±10 mA以內。

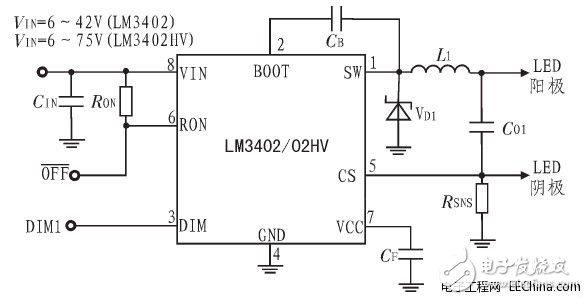

　　圖1：LM3402的典型應用電路示意圖

　　DIM1的邏輯是直接的，因此當DIM1端口為高電平時，LM3402會輸出穩定的電流；當DIM1處為低電平時，禁止任何電流輸出。所以對LM340 2的DIM1端口輸入PWM信號，可對LED陣列進行調光，PWM信號的最大邏輯低電平應為0.8 V，最小邏輯高電平為2.2 V。將DIM1端口懸浮或者接至邏輯高電平，一旦輸入達到6 V，LM3402就開始運作。

　　將OFF端口接地，從而將LM3402置于一個低功率關機狀態（典型值為90μA）。在正常工作期間，該端口應始終保持在開路狀態。

　　P89LPC932是由飛利浦生產的低功耗單片微處理器，電源電壓3.3 V，可低功耗運行，適合于許多要求高集成度、低成本的場合?？梢詽M足多方面的性能要求。P89LPC932采用了高性能的處理器結構，指令執行時間只需2～4個時鐘周期，6倍于標準80C51器件。P89LPC932集成了許多系統級的功能，這樣可大大減少元件的數目、電路板的面積以及系統的成本，其內部有2個定時器，可作為一個具有256個定時器時鐘周期的PWM發生器使用。LED調光電路電氣原理圖如圖2所示。
