基于RF4CE的LED照明調控系統

　　本方案中所設計的智能照明系統可通過人機界面設置期望的光強、色溫及特殊照明效果，當遙控器將控制需求發送到各LED調光器后，可由調光器自動完成LED工作狀態的調控，以組成用戶所需的照明環境，并達到節能降耗的效果。經實測，本LED 照明調控系統能以較高的性價比實現LED 照明系統的智能調控，同時提高電能利用效率。

　　0 引言

　　以LED 為代表的新一代綠色環保光源近年來逐步得到普及應用，人們對LED 照明高效控制和功能多樣化、個性化的要求也不斷提高。如何能夠根據用戶需求營造特定場景對應的光環境，提高照明效率，減少能源浪費，是LED 智能控制系統研究的重要內容。

　　通信方式是LED 智能控制系統的重要組成部分。目前已有利用DALI、C-Bus、DMX512、以太網等有線網絡技術以及ZigBee、GPRS 等無線網絡技術實現的傳統光源或LED 照明控制系統，然而，基于上述通信方式的LED 控制系統在控制協議的開放性、數據傳輸可靠性、安全性、設備硬件成本、運營成本等方面均存在一定程度的不足。

　　RF4CE 是2009 年由ZigBee 聯盟與RF4CE 聯盟共同提出的面向家電領域的射頻遙控標準，其目標是最終取代目前廣泛使用的紅外遙控技術。RF4CE 是基于IEEE802.15.4 物理層與MAC 層構建的網絡層和應用層協議，具有非視距傳輸、雙向通信、超低功耗、互操作性好、采用免費ISM 頻段等優點，可作為家庭自動化和娛樂應用的重要無線通信平臺。

　　針對現有LED 照明控制系統存在的不足，本項目依據RF4CE 射頻遙控標準，設計了一套交互性好、可靠性高、經濟實用的LED 智能照明系統，可通過對家居及公共場所LED照明系統的網絡化調控，實現用戶期望的各種照明環境，并達到節能降耗的效果。

　　1 系統總體結構

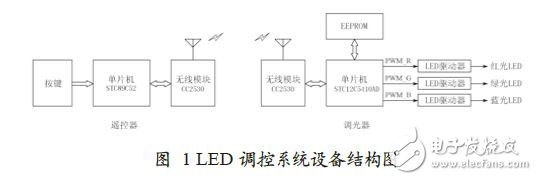

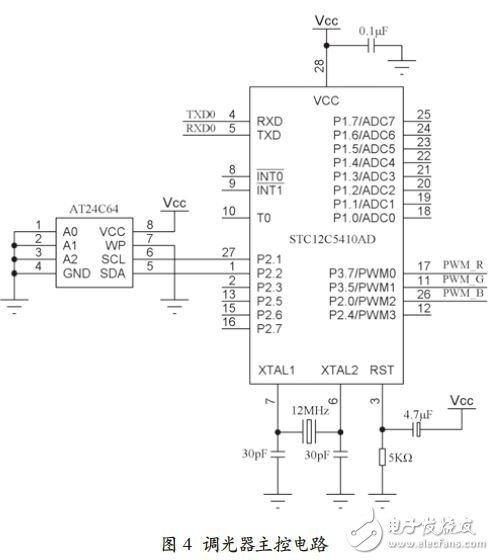

　　LED 照明調控系統由遙控器和大功率LED 調光器組成，雙方通過內置RF4CE 協議的CC2530 模塊實現無線連接，圖1 所示是LED 調控系統的設備結構圖。用戶利用遙控器按鍵輸入控制指令，指令以符合RF4CE 協議的數據包形式發送到調光器，調光器根據指令要求，結合當前工作狀態，產生R、G、B 三組PWM 輸出，控制紅、綠、藍三種大功率LED 照明燈的功率，形成所需的光強或色溫效果。調光器中的EEPROM用于存儲特殊照明效果對應的PWM 序列（即配方表）。

　　 LED控制系統設備結構圖

　　2 硬件電路

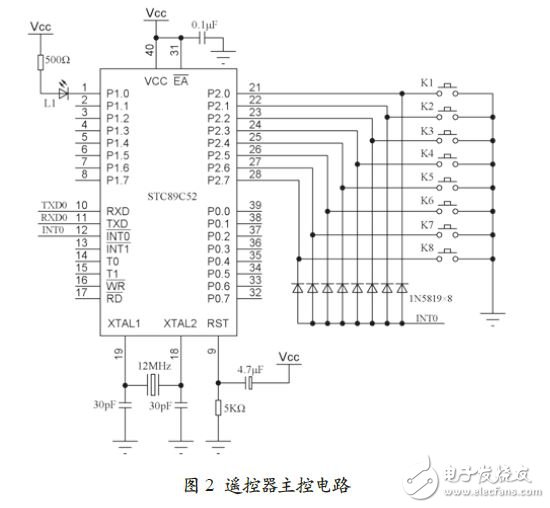

　　圖2 所示為遙控器主控電路的硬件原理圖。該遙控器以STC89C52 為主控制器，外設包括8 個操作按鍵和1 個狀態指示燈。STC89C52 與CC2530 模塊采用串行連接。為節省電能，STC89C52 和CC2530 平時均處于休眠狀態，8 個按鍵中的任何一個被按下時，除了使P2 口中對應口線表現為低電平，也通過對應二極管的導通產生外部中斷，將單片機從休眠中喚醒，并立即發送按鍵對應的鍵值。CC2530 則利用串口中斷喚醒，及時將主控單片機發出的鍵值無線發送給LED 調光器。

　　遙控器主控電路

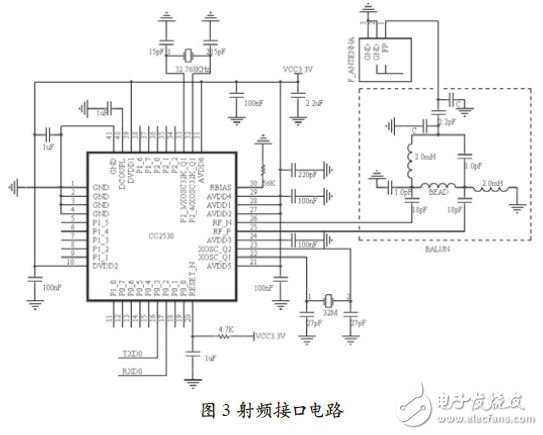

　　圖3 所示為CC2530 模塊的硬件原理圖。圖中的CC2530是TI 公司推出的無線SoC 芯片，片上集成有80C51 微處理器、IEEE 802.15.4 RF 收發器、大容量存儲器和豐富的接口部件，通過加載ZigBee 和RF4CE 協議棧，可方便地實現基于兩種協議的典型應用。CC2530 僅需少量外圍元件，其中，天線部分對無線通信性能的影響較大，故元件選擇和PCB 制版需嚴格遵守手冊中的注意事項。

　　射頻接口電路
