3、時間照明控制系統設計的功能組成

　　3.1 時間開關照明控制系統的結構和組成

　　組成系統核心原件有時間開關，單相接觸器，主回路照明用電的單相接觸器，以及其他外圍原件。控制照明箱內裝有時間開關、手自動轉換開關、主令開關、信號燈燈等。時間開關安裝設計分析設置不同時間控制組，自動狀態下安裝設定循環控制照明開關。在轉換開關至自動擋下，時間指令通過KT一對無源觸點接通KM接觸器線圈，接通相應回路照明。對于有應急照明回路設一個KA常開觸點，發生火災時候強制點亮KA繼電器迫使KM線圈通電，無論開關燈具在何種狀態切換的燈亮狀態下，滿足消防要求。

　　3.2 控制線路設計

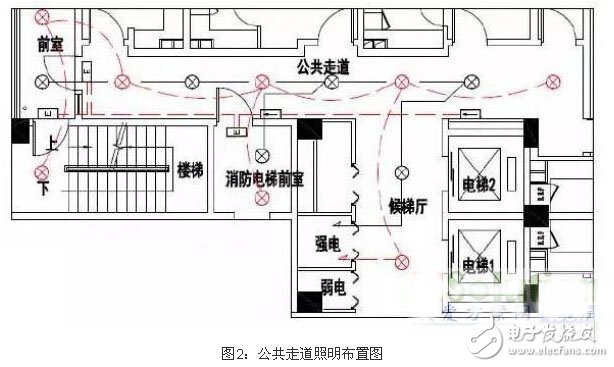

　　燈具布置方案。以辦公樓公共走道為例（如圖2所示）。在設計時為了便于分時控制，在燈具布置時采用交錯布置，條件允許可以采用多路交錯更加精細化分組，有利于分時控制。每一的路燈由1個單獨的控制回路進行間隔控制，如：按照預先設定時間，給出信號接觸器線圈通電主觸頭吸合打開回路一，當進入第2時段后，設定全部開啟回路一回路二均開啟，照明達到最亮。

　　本公共走道每次有1/2燈具受控制，節電50%，一天內可以設定多組，清掃時段或則夜間人少，滿足最低照明需求即可。對于基于每個回路由一個接觸器控制，接觸器的動作受控于二次回路時間開關給出的時間信號。供電系統示意圖如圖所示。

　　適用于平時手動或用時間控制器分時節能控制，火災時消防強制點亮控制的照明回路，SF1、SS、HW安裝在所控制照明回路相應配電箱內，每個控制回路對應一個照明回路，對于有應急照明系統的公共場所需要增加一個控制繼電器，普通回路取消KA繼電器常開觸點。應急狀態下由火災自動報警系統給出信號至KA繼電器強制動作吸合KA常開觸點，那么無論時間開關在自動或手動狀態下均強制點亮應急照明回路，滿足消防規范在應急狀態下開啟應急照明。

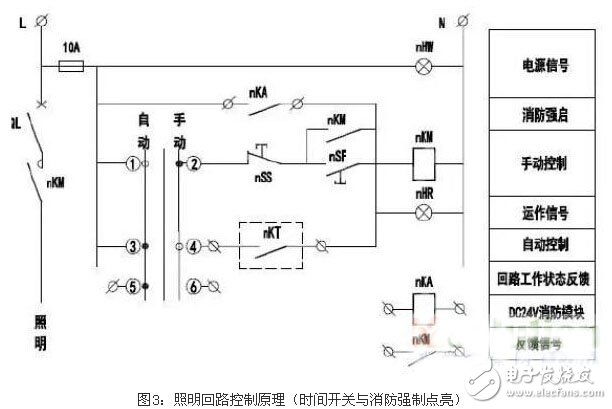

　　圖3僅列出一個照明回路。如需要多個回路可根據工程設計要求增加中級接觸器進行擴展。對于時間指令由KT時間開關給出，按預先方案設計要求設置，現場調試等手段達到設計要求。

　　4、結語

　　良好的設計，合理的配置、能夠適應當下的需要不是簡單化繁為簡，結合實際情況在和合理選擇一種照明控制方式，可以使建筑物具備靈魂。系統應用領域包括公共走道，無人值守的機房、大廳、商場車庫等，對不同時段行精確設置，節電效果十分明顯，一般可達30%以上，延長燈具使用壽命，降低了照明系統的運行費用，維護管理也變得簡單了。節能、簡單又經濟且易于實現。
