這是一個模擬真實蠟燭的實驗產品，用火點亮，用嘴吹滅。點亮?xí)r同時播放“祝你生日快樂”樂曲，吹滅時樂曲停止播放。它能為你的生日增添喜慶氣氛。

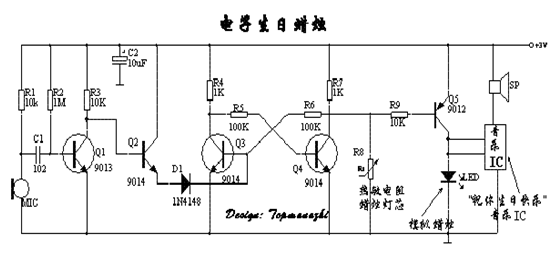

　　工作原理：如上圖所示。用熱敏電阻Rt和微型MIC（駐極體話筒）做燈芯（實現火點亮嘴吹滅），數只LED圍繞在燈芯周圍，點亮?xí)r即是燭光。其工作原理簡述如下：

　　1.用火點亮 Q3 Q4組成雙穩觸發電路，當用火給熱敏電阻Rt加溫時，其阻值迅速減小，Q4集電極電壓降低--Q3基極電壓降低--Q3集電極電壓升高--Q4基極電壓也升高--Q4集電極電壓進一步降低電路發生翻轉，Q3截止，Q4飽和，Q4集電極輸出低電平使Q5飽和導通，LED得電發光，同時音樂IC也得電開始演奏“祝你生日快樂”樂曲;

　　2.用嘴吹滅 當嘴對著MIC吹氣時，MIC感應出的電信號經Q1 Q2放大后，由二極管D1整流為正脈沖加至Q3基極，Q3基極電壓升高--Q3集電極電壓降低--Q4基極電壓也降低--Q4集電極電壓升高--Q4基極電壓進一步升高，雙穩電路再一次發生翻轉，Q3飽和，Q4截止，Q4集電極輸出高電平使Q5截止，LED斷電熄滅，音樂IC也斷電停止播放音樂。

　　動手實踐： 按上圖插接好元件。本電路所用元件較前面電路稍多，故連接完成后要仔細檢查，確認無誤后，接入電源，用打火機燒烤Rt，LED應能點亮同時音樂IC開始工作揚聲器有樂曲播出，然后嘴對MIC吹氣，LED和音樂ＩＣ能斷電．

　　注意事項：

　?。保疅崦綦娮瑁襱不能直接燒烤，應在其上纏繞金屬絲，

　?。玻娮訉?shí)驗套件中沒有＂祝你生日快樂＂音樂IC需另購，

　?。常魳稩C接法，供電端與觸發端接于Q5集電極．
