我們都知道LED是一種半導體發光器件，半導體是一種熱敏器件，也就是說它對于溫度是非常敏感的?；蛘哒f(shuō)溫度會直接影響它的性能和參數。作為一個電-光轉換器件它最重要的指標就是輸入多少瓦的電功率，輸出多少光通量（流明），我們稱之為光效（發光效率），這個指標代表了LED的最重要的質量指標。用戶也就是根據他所需要的光通量（流明數）來選用瓦數最小的LED。

然而雖然LED器件本身有一個光效，但是不等于用戶就能夠直接享用這個光效，因?yàn)榘堰@個LED器件組裝成為燈具就會損失一部分光效。我們先不考慮光罩的透光率（假定為100%，實際上通常在90%左右），而主要來考慮LED光源本身的光效。這種光效我們也分為冷光效和熱光效兩種?？赡艽蠖鄶?shù)人都不會注意這兩種光效的區別，所以我們?cè)谶@里要先來討論冷光效和熱光效問題。

1. 什么是冷光效什么是熱光效

簡單地說冷光效就是在LED光源處于室溫（25?C）時所測得的光效，而熱光效則是等LED光源熱穩定以后所測得的光效。具體來說，我們通常采用積分球來測LED光源的光效，那么在接通電源以后立刻測所得的光效就是冷光效（假定那時候的室溫就是25度），這個“立刻”大約在5秒以內。而熱光效是至少要等半小時到3刻鐘以后才能達到熱平衡（或熱穩定）。現在我們通常說的光效都是冷光效，或者說通常我們?cè)谕鈿ど匣蛲獍b上標明的光效指標大多數都是冷光效。

對于絕大多數用戶來說，他們關心的實際上主要是熱光效。因?yàn)長ED照明都是會使用超過半小時的，遺憾的是，用戶只知道這個燈具的冷光效而不知道這個燈具的熱光效，這在某種意義上說，這是一種無意的瞞騙消費者的行為。

不管怎樣，我建議，今后都應該以熱光效作為光效指標，標明在包裝盒上。

2. 冷光效和熱光效有多大的區別

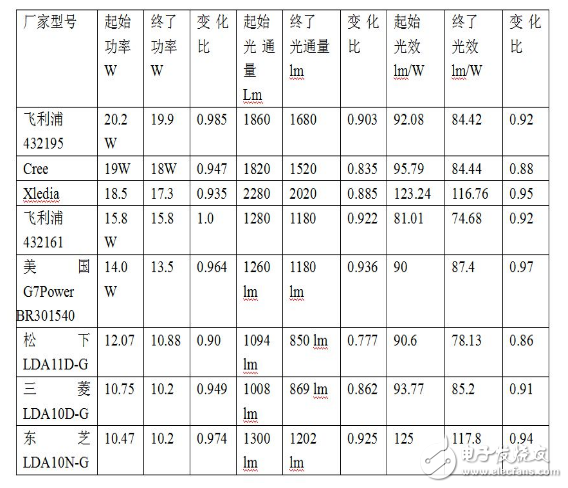

下面我們就來看一下冷光效和熱光效到底有多大的區別。我們?yōu)榱松钊肓私飧骷?a target="_blank">知名品牌的LED的PAR燈的冷熱光效的差別，特地到美國和日本去購買了幾種知名品牌LEDPAR燈來進行實際的測試，所得的結果如下表所示：

其中起始值是接通電源后立刻測量，終了值是指經過半小時等待以后的測試值。

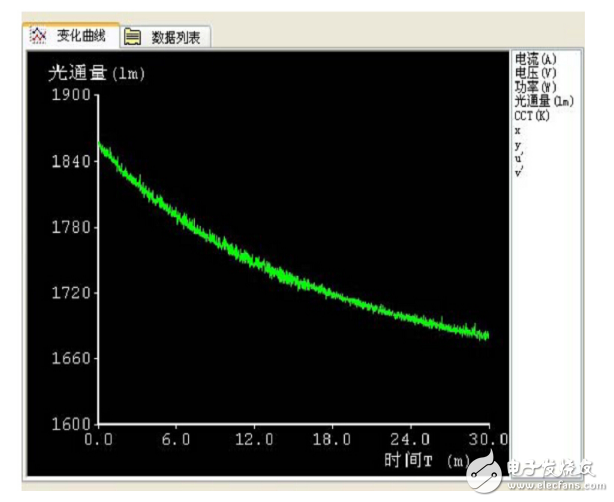

例如飛利浦公司的432195型球泡燈的輸出流明，在半小時后，從1860lm降低至1680lm，降低至92%。具體流明下降過程如下圖所示。

實際上半小時還沒有完全到達穩定值，可能還需要三刻鐘或一小時才能真正穩定。

由上表可得出如下結論：

（1）所有各品牌LED燈具的光效起始值和終了值都是不同的。

（2） 其差異最小為0.97，最大為0.86

（3） 輸入功率的差別實際上是和LED的熱特性無關。

（4） 光效的差別則主要是由于LED結溫的升高所致。

（5）結溫升高是無法避免的，因?yàn)長ED本身效率只有40%左右，其他都轉化為熱量，所以加電以后熱量逐漸增加，最后從室溫升到熱穩定值。但升高值的大小是和散熱器的好壞有關的。散熱器越好溫升越低。所以，為了減小熱光效和冷光效的差別，應該盡可能地采用好的散熱器。

3.LED光引擎的冷熱光效

我們?yōu)槭裁匆貏e研究LED光引擎的冷熱光效呢，這是因?yàn)楣庖嬗衅涮厥庵?。所謂光引擎實際上就是把LED電源也放到LED光源所在的鋁基板上，這樣一來，LED電源所消耗的電能也都釋放在鋁基板上，這就增加了鋁基板所要散發的熱量，也就會提高LED在熱穩定以后的結溫。下面舉一個例子來說明，目前市面上最常見的是一種無電解電容光引擎，它的電源效率通常只有85%左右，這就意味著將會有15%的輸入功率轉換為熱量而加到鋁基板上。假定總的輸入功率為10瓦，剩下的8.5W加到LED，假定LED本身的發光效率為40%，也就是只有3.4W的功率轉變?yōu)橛杏霉?，還有5.1W的功率變成熱。本來鋁基板只要散這個5.1W的熱量，現在要加上電源的15%也就是1.5W的熱量，總共需要散去6.6W的熱量，增加了29.4%的熱量，接近30%。而鋁基板的熱阻都沒有變化，功率加大就意味著溫度升高，鋁基板的溫度升高，意味著在同一個鋁基板上的LED的環境溫度升高，結溫也隨著升高，其結果就是光效降低。

4. LED光引擎冷光效和熱光效的實際測試結果

我們測試了一家深圳公司生產的60W無電解電容光引擎，以及埃菲萊公司生產的60W有電解電容光引擎。二者的外形照片如下：

深圳某公司無電解電容60W光引擎 埃菲萊公司有電解電容60W光引擎

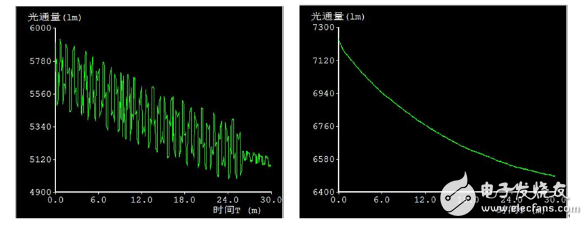

在測試時采用了同樣的散熱器，以免由二者散熱的不同而影響測試的結果。這兩種光引擎的總光通量隨時間的變化結果如下：

?深圳某公司的無電解電容光引擎光通量 ? ? ? ? ? ? ? ?埃菲萊的有電解電容光引擎光通量

前者的總光通量從剛開機的5780lm，在半小時以后下降到5120lm，大約下降了11.4%，而且從下降趨勢來看，還應該會隨時間進一步下降到5000lm。而埃菲萊公司的光引擎光通量從7233.8lm下降到6486.8lm。

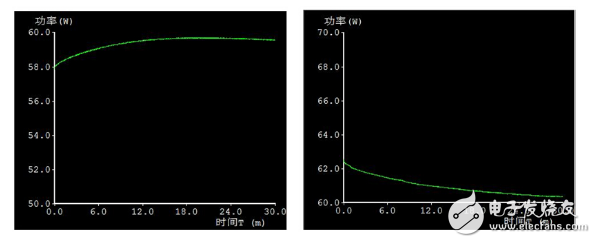

兩者的輸入功率變化曲線如下圖所示：

深圳某公司60W光引擎電功率變化 ? ? ? ? ? ? ? ? ? 埃菲萊公司60W光引擎電功率變化

深圳某公司的光引擎因?yàn)檫€采用了功率補償（見上圖），它的輸入功率在30分鐘內從57.81W上升到59.53W。所以它的光效是從100lm/W降低到86lm/W，降低了14%。如果采用最后穩定后的熱光通量為5000lm，它的最后光效只有84lm/W，下降了16%。而它的標稱光效是100lm/W，如果從冷光效來看，還是達到的，但是如果從熱光效來看，那就差了16%。

而埃菲萊光電公司的60W有電解電容光引擎，它的功率在30分鐘內從62.53W下降到60.354W（更接近額定值60W），所以它的光效從一開始的115.68lm/W，下降到107.48lm/W，只下降了7.1%，和一般燈具下降范圍差不多。這相當于LED的結溫從25度室溫上升到設計的額定值85度左右的結溫而引起的正常光效下降。這是因?yàn)榘７迫R公司的恒流源效率高達99%。所以把這么高效率的恒流源集成到鋁基板上是不會增加熱穩定以后LED的結溫的。所以冷光效和熱光效的差別還是屬于正常值的范圍。

順便說一下，我們?cè)谶@里比較的兩種光引擎的差別也絕不是由于LED本身的光效不同而引起的，前者某公司的無電解電容光引擎所采用的LED是很大的晶片3535，其面積為1225mil2，而那個埃菲萊的有電解電容的光引擎所采用的LED是3518，其面積只有630mil2，相差高達595mil2，而且還是前者為大。而埃菲萊的熱光效的絕對數值也是高達107.48lm/W，遠比該公司的86lm/W要高出25%之多。

5.各種無電解電容光引擎的差別

雖然我們只測了某一家公司、某一種產品的冷熱光效的區別?？赡苡腥藭?huì)提出這是以點代面，不夠全面的意見。假如從數據的準確程度來說的確是這樣，然而如果用數據的大致結果來說，這些結果是有很大代表性的。其實道理很簡單，造成冷熱光效的區別的主要原因就是因?yàn)榘训托实暮懔髟醇傻搅撕凸庠丛谝黄鸬匿X基板上，這樣就造成了LED的結溫比沒有恒流源的結溫要高，所以它的熱光效就一定低。對于開關電源來說，它的效率是有可能達到95%的，可是由于開關電源元件多，體積大，是不可能集成到鋁基板上去的。所以目前所有集成到鋁基板上去的都只能是線性電源。當然線性電源的種類也有不少，現在用得最多的就是一種分段點亮的無電解電容光引擎，還有就是直接采用恒流二極管的有電解或無電解電容的光引擎，但是不管是哪一種線性電源，它的效率曲線都是完全一樣的，都是隨著市電電壓的增加而直線降低，在220Vac時都是在85%左右（見下圖）。

所有線性恒流源的效率

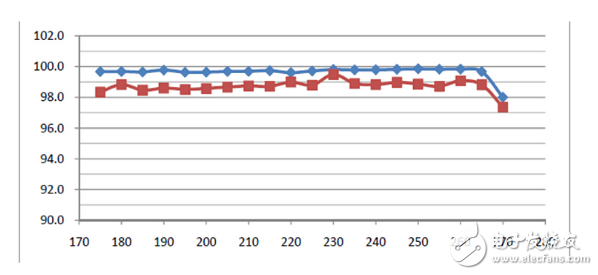

而埃菲萊公司的恒流源雖然也是一種線性恒流源，但是由于采用了自適應智能調節技術（埃菲萊的電源芯片稱為AICS，就是“自適應智能電流源”的縮寫），使得其效率高達99%（見下圖）。

埃菲萊恒流源的效率（藍線為恒流源本身的效率，紅線為包括整流器的總效率）

埃菲萊的光引擎為了去掉整流器的影響，通常把整流器和所有保護元件放在鋁基板外面，在鋁基板上只有效率為99%的恒流源。所以它的冷熱光效就能保持和沒有恒流源時一樣。

結束語

從這里我們得出一個重要的結論，就是：只有效率極高的恒流源才能夠集成到鋁基板上做成光引擎，才不至于因?yàn)楹懔髟吹牡托侍岣週ED的結溫而降低其熱光效。把效率低的恒流源集成到鋁基板的結果是提高了LED的結溫，從而降低了它的熱光效，而且這種冷熱光效的差別遠大于普通LED燈具的差別，上面例子中差別高達15%以上。

所以我們更應該要求所有使用光引擎的LED燈具生產廠家都應該把熱光效標明在產品的外包裝上。以免誤導消費者。
