有機電致發光器件（OLED）是將電能直接轉換成光能的全固體器件，因其具有薄而輕、高對比度、快速響應、寬視角、寬工作溫度范圍等優點而引起人們的極大關注，被認為是新一代顯示器件。要真正實現其大規模產業化，必須提高器件的發光效率和穩定性，設計有效的圖像顯示驅動電路。近來，隨著研究的深入，OLED的發光效率和穩定性已達到某些應用的要求，而其專用的驅動電路技術還不是很成熟。目前，所有平板顯示的驅動均采用矩陣驅動方式，由X和Y電極構成的矩陣顯示屏。根據每個像素中引入和未引入開關元器件將矩陣顯示分為有源矩陣（AM）顯示和無源矩陣（PM）顯示。

本文從TFT-OLED有源矩陣像素單元電路出發，著重分析了電壓控制型與電流控制型像素單元電路，簡要討論了控制/驅動IC對TFT-OLED有源驅動電路的影響。

電壓控制型像素電路

兩管TFT結構

電壓控制型單元像素電路以數據電壓作為視頻信號。最簡單的電壓控制型兩管TFT單元像素電路如圖1所示。

圖1 兩管TFT驅動電路

其工作原理如下：當掃描線被選中時，開關管T1開啟，數據電壓通過T1管對存儲電容CS充電，CS的電壓控制驅動管T2的漏極電流;當掃描線未被選中時，T1截止，儲存在CS上的電荷繼續維持T2的柵極電壓，T2保持導通狀態，故在整個幀周期中，OLED處于恒流控制。

其中，（b）被分別稱為恒流源結構與源極跟隨結構，前者OLED處于驅動管T2的漏端，克服了OLED開啟電壓的變化對T2管電流的影響;后者在工藝上更容易實現。兩管電路結構的不足之處在于驅動管T2閾值電壓的不一致將導致逐個顯示屏的亮度的不均勻，OLED的電流和數據電壓呈非線性關系，不利于灰度的調節。

三管TFT結構

基于第二代電流傳輸器原理的電壓控制型像素單元電路如圖2所示，虛線左邊可視為外部驅動電路，右邊為單元像素電路。

圖2 基于第二代電流傳輸器原理的像素電路

在控制模式下，T2和T3開啟，T1和運算放大器構成第二代電流傳輸器，由于運算放大器的放大倍數可以取得很大，T1管的閾值電壓對電流的影響變得不敏感，此時，流經T1的電流：

IT1=Vin/Rin

并且T1管源極電壓應低于OLED的開啟電壓，防止OLED開啟。在保持模式下，T2和T3關斷，存儲電容Cs維持T1管的柵極電壓，電流經T1進入OLED。其中放大器由COMS電路實現，所有同行像素可共用一個運算放大器。

仿真結果表明，盡管T3管存在電荷注入與時鐘饋漏效應，使得OLED電流略小于控制電流;在OLED標稱電流為1μA，閾值電壓漂移超過5V時，控制電流、OLED電流相對誤差分別為-0.18%、5.2%，成功補償了TFT的空間不均性和不穩定性。

四管TFT結構

Dawson等人首次提出了四管TFT結構的單元像素電路，該電路通過自動置零將數據信號與驅動管進行比較，以消除TFT柵壓的偏移，并在數據信號之前施加優先置零信號（VAZB），使寄生電容所積累的電荷得以釋放，解決了閾值電壓變化的問題，并且不依賴OLED的開啟與充電時間。這種電路的缺陷在于：當溝道長度變短時，又將出現發光不均勻現象。

GohJC等人提出了利用亞閾值電流補償閾值電壓變化電壓控制型電路，在驅動時序上增加一個補償階段，使驅動管工作于亞閾值區，此時驅動管的柵源電壓即閾值電壓Vth儲存于存儲電容，該電壓在數據輸入階段可補償了TFT閾值電壓的漂移。他們還提出了利用放電式補償閾值電壓變化的電壓控制型驅動電路，與前者不同的是，該電路利用放電的方式使驅動管進入亞閾值區，獲得數據電壓與閾值電壓疊加值，從而有效補償閾值電壓變化。

電壓控制型驅動電路除了能有效補償閾值電壓變化外，其優勢還在于具有快速響應特性，因?yàn)殡妷褐苯蛹拥酱鎯?chǔ)電容CS的兩端，充電電流一開始會有一個瞬間的大電流對電容充電，極大地降低了充電時間。

三管TFT結構

圖3所示是三管TFT電流控制型電路，它工作于控制和保持兩個階段?？刂齐A段，掃描線處于高電平，T2和T3開啟，T1漏極施加低電平，OLED反向偏置，輸入數據電流流經T2，T1，T1的柵源電壓存儲于Cs中。保持階段，掃描線處于低電平，T2和T3關斷，同時T1漏極施加高電平，電流流經T1與OLED，T1的柵源電壓維持T1電流不變。電路能有效補償閾值電壓的變化，工作700小時，電流衰減11%，這可以通過減小TFT的交疊電容加以改善。

圖3 電流控制型3-TFT像素電路

四管TFT結構

國外較早見報道的4-TFT電流控制帶閾值電壓補償?shù)尿?qū)動電路如圖4。在尋址階段，掃描電壓開啟T1、T3，數據電流Idata流過T4進入發光單元，T4的柵源電壓保存在Cs中;尋址結束，T1和T3關閉，VG的引入能使T2打開，這時T4連到VDD上作為電流源，它只受保存在Cs中的電壓控制，這就消除了閾值電壓變化的影響，然而VG線的引入影響了顯示器的開口率。

圖4 電流控制帶閾值電壓補償?shù)?a href="http://www.brongaenegriffin.com/analog/" target="_blank">模擬驅動電路

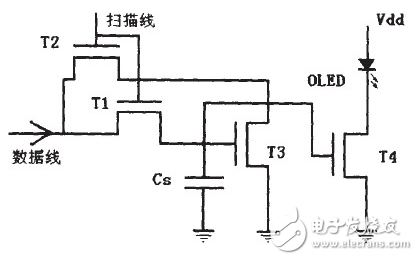

圖5 電流控制電流鏡像素電路

獲得廣泛應用的是以電流鏡像為基礎的電流控制型像素單元電路，下面以圖5所示結構闡述這類電路的工作原理。當掃描線上電壓處于高電平時，此像素被選中，晶體管T1、T2導通，Idata首先從數據線通過T1管對電容Cs充電。當電容Cs兩端電壓達到一定值時，整個Idata通過T2管流到T3管。同時，由于T3管和T4管的柵極電壓相等，數據電流Idata被鏡像為流經OLED的電流。當此像素未被選中時，T4管的柵極電壓由電容Cs兩端所存儲的電壓所決定，維持著電流驅動OLED。

研究發現開關管T2的老化，T3、T4閾值電壓VT的漂移差別，T3、T4的閾值電壓VT初始值不同是影響以電流鏡為基礎a-Si:H電路的驅動電流穩定性的主要機制。因此，電流鏡準確實現電流跟隨功能的基本要求是T2盡可能開態低阻，關態低漏電流;T3、T4的初始閾值電壓相等，且變化一致;T3、T4工作于飽和區。而郭斌等人模擬和分析了作為電流控制型多晶硅薄膜晶體管（poly-SiTFT）有源矩陣有機發光二極管（AM-LOED）像素單元的poly-SiTFT/OLED耦合對的J-V特性和poly-SiTFT電流鏡的I-V特性。結果表明，poly-SiTFT/OLED耦合對的驅動電壓低，在200A/m2下不超過8V;而TFT電流鏡的跟隨能力很好，在0.0～2.5μA時飽和電壓只有1.5～2.5V。一般說來，以電流鏡像為基礎的電路具有良好的補償特性，類似于此類型的電流控制型驅動電路也能很好地證明這一點，并從實驗得出，這種電路具有很好的線性輸出，能對顯示的灰度作精確性地調節。

四管電流驅動型電路缺陷在于低亮度顯示時，充電時間長，信號延時嚴重。目前，主要通過調節OLED的電流與輸入數據電流的縮減比例，來減小數據線與像素間的充電時間。已見報道的有兩類方法，一是基于TFT幾何尺寸，一是基于存儲電容尺寸。分壓式電流控制型驅動電路屬于前者，電路中流經OLED的電流與數據電流的關系為：

這里μ為場效應遷移率，Cox為單位面積的絕緣層電容;W和L分別為MOS管溝道寬度和長度。由以上關系可知，采用大數據電流充電，能得到小的IOLED，同時減少了充電時間，但這是以增加功耗為代價的。而串聯存儲電容結構的電流控制型電路屬于后者，選通階段，Idata=IOLED，非選通階段，電路中流經OLED的電流與數據電流的關系為Idata=RSCALEIOLED，其中RSCALE為電流縮減比率，它與存儲電容CST2、開關管柵源/柵漏等效交迭電容COV-T2、掃描信號在選通與非選通時幅度的變化△VSCAN相關，且隨著以上參數的增大，RSCALE隨之增大。與前者相比，該電路優勢在于通過RSCALE與IOLED適當組合，不僅可以更大程度地減小響應時間，而且在不增加功耗的前提下，能滿足高、低不同灰度級的顯示需要。

五管TFT結構

B.Mazhari等人提出了五管單元像素電路，該電路采用一個柵源短接的TFT作為負反饋電阻，有效抑制多晶硅TFT扭結效應（kinkeffect），實現了數據電流高達20A，輸出特性曲線仍具有良好的線性，克服了以前各種電路在保證線性的前提下電流范圍小的缺陷。愛普生-劍橋?qū)嶒?yàn)室提出了先進的自調整電壓源技術，這也是一種五管驅動方案，電路通過單位增益放大器存儲驅動管TFT的源電壓，保證選通與非選通階段驅動管偏置條件一致。

盡管電流范圍限制在0.2A～1A，還是有效改善了數據電流較小時閾值電壓的變化對OLED電流影響較大的缺點，但電路結構復雜，限制了像素的占空因數。

編者結語

對于大屏幕、高分辨率OLED平板顯示器件而言，有源驅動電路已經成為其必不可少的部分。本文著重分析了不同數目TFT管構成的電壓控制型與電流控制型像素單元電路的工作原理和優缺點，并討論了控制/驅動IC對TFT-OLED有源驅動電路的影響，能為OLED平板顯示器的設計提供一些依據。
