電路功能與優勢

圖1所示電路是一種靈活的信號調理電路，用于處理寬動態范圍（從幾mV p-p到20 V p-p）的信號。該電路利用高分辨率模數轉換器（ADC）的內部可編程增益放大器（PGA）來提 供必要的調理和電平轉換并實現動態范圍。

在過程控制和工業自動化應用中，±10 V滿量程信號非常常見；然而，有些情況下，信號可能小到只有幾mV。用現代低壓ADC處理±10 V信號時，必須進行衰減和電平轉換。但是，對小信號而言，需要放大才能利用ADC的動態范圍。因此，在輸入信號的變化范圍較大時，需要使用帶可編程增益功能的電路。

此外，小信號可能具有較大的共模電壓擺幅；因此需要較高的共模抑制（CMR）性能。在某些源阻抗較大的應用中，模擬前端輸入電路也需要具有高阻抗。

?

圖1. 適合寬工業范圍信號調理的靈活模擬前端電路

圖1所示電路解決了所有這些難題，并提供了可編程增益、高CMR和高輸入阻抗。輸入信號經過4通道ADG1409 多路復用器進入 AD8226低成本、寬輸入范圍儀表放大器。AD8226 提供高達80dB的高共模抑制（CMR）和非常高的輸入阻抗（差模800M和共模400M）。寬輸入范圍和軌到軌輸出使得AD8226可以充分利用供電軌。

AD8475是一款全差分衰減放大器，集成精密增益電阻，可提供精密衰減（G=0.4或G=0.8）、共模電平轉換及單端差分轉換功能AD8475是一種易于使用、完全集成的精密增益模塊，采用單電源供電時，最高可處理±10 V的信號電平。因此，AD8475適用于衰減來自AD8226且最高20Vp-p的信號，同時維持高CMR性能并提供差分輸出來驅動差分輸入ADC。

AD7192是一款內置PGA的24位ADC。片內低噪聲增益級（G=1、8、16、32、64或128）意味著可直接向該ADC輸入小信號。

結合上述器件，對幅度會變化的信號而言，該電路可以提供非常好的性能且易于配置。該電路適合工業自動化、過程控制、儀器儀表和醫療設備應用。

電路描述

該電路包含一個ADG1409多路復用器、一個AD8226儀表放大器、一個AD8475差動放大器、一個AD7192Σ-Δ型ADC（帶 ADR444基準電壓源）以及 ADP1720穩壓器。只需少量外部元件來提供保護、濾波和去耦，使得該電路具有高集成度，而且所需的電路板（印刷電路板［PCB］）面積較小。

穩壓器和基準電壓源的選擇

該電路選擇ADP1720-5作為5 V穩壓器。它是一款高壓、微功耗、低壓差線性穩壓器，適合工業應用。

該電路選擇4.096V ADR444作為基準電壓源。它是一款超低噪聲、高精度、低壓差器件，特別適合高分辨率、∑-△型ADC和精密數據采集系統。

輸入開關和保護

ADG1409 多路復用器擁有2位二進制地址線，可用于選擇四種可能的輸入通道之一。該設計還包括外部保護功能，如標準二極管和瞬態電壓抑制器，用以增強電路的魯棒性。這些在圖1中并未顯示，但是在CN0251設計支持包的詳細原理圖及其它文檔中有所展示。

ADG1409多路復用器配置為接收四路差分輸入信號：（VS1A?VS1B）、（VS2A?VS2B）、（VS3A?VS3B）和（VS4A?VS4B）。多路復用器的輸出（DA和DB）施加于 AD8226儀表放大器的輸入端。

AD8226輸入儀表放大器

外部RG電阻設置AD8226的增益。對于該電路，省略了RG，且儀表放大器級的增益為1。因此，AD8226的輸出為VSxA–VSxB，其中x為輸入通道編號。

AD8226的差分輸入由兩個4.02k電阻和一個10nF電容進行濾波，這些電阻和電容構成一個截止頻率為2.0kHz的單極點RC濾波器。兩個1nF電容增加了截止頻率為40kHz的共模濾波。

AD7192ADC PGA增益配置

AD7192配置為接收差分模擬輸入，以匹配來自AD8475的差分輸出信號。 AD7192的滿量程輸入范圍為±VREF/增益，其中±VREF=REFINx（+）-REFINx（-）。

AD7192中的緩沖器使能時，輸入通道會驅動緩沖放大器的高阻抗輸入級，此模式下的絕對輸入電壓范圍將限制在AGND+250mV至AVDD-250mV。增益級使能后，緩沖器輸出將施加于PGA的輸入端，模擬輸入范圍必須限制在±（AVDD-1.25V）/增益以內，因為PGA需要額外的裕量。因此，采用4.096V基準電壓源和5V電源時，為了最充分地利用ADC的動態范圍，可按表1所示對信號進行衰減或放大。

表1. AD8475和 AD7192內置PGA的各種輸入范圍增益配置

差分衰減放大器

為了驅動低壓ADC，±0V或±5V信號需要進行衰減和電平轉換。若將差動放大器配置與精密電阻配合使用，勢必會因電阻之間出現失配而導致CMR性能下降。AD8475電平轉換器/衰減器集成精密激光調整匹配電阻，可確保低增益誤差、低增益漂移（最大33ppm/°C）和高CMR特性。

AD8475提供兩個引腳可選的增益選項，即0.4和0.8。VOCM引腳用于調整精密電平轉換的輸出共模電壓，以便匹配ADC的輸入范圍，并使動態范圍最大化。此引腳可保持懸空，并利用一個精密分壓器進行內部偏置，該分壓器由電源與地之間的兩個200M電阻組成，從而在該引腳上提供中間電源電壓。

由兩個100電阻和一個1F電容組成的一個單極點差分RC濾波器充當AD7192的抗混疊和降噪濾波器，其截止頻率為800Hz。兩個10nF電容提供截止頻率為160kHz的共模濾波。

濾波器、輸出數據速率和建立時間

AD7192Σ-Δ型ADC由調制器和數字濾波器組成。輸出數據速率（fADC）和建立時間（tSETTLE）與濾波器配置及斬波配置有關。表2顯示了不同配置情況下的輸出數據速率和建立時間計算情況。

表2. 不同配置的輸出數據速率和建立時間

布局考慮

該電路或其它任何高速/高分辨率電路的性能都高度依賴于適當?shù)腜CB布局，包括但不限于電源旁路、信號路由以及適當?shù)碾娫磳雍徒拥貙印?/p>

系統性能

24位 AD7192 Σ-Δ 型ADC可在該電路中提供非常好的性能。

在配置設為斬波禁用、輸出數據速率為4.7 Hz、增益為1且采用一個SINC4濾波器的情況下，噪聲性能如圖2所示，500個樣本的噪聲分布直方圖則如圖3所示。該電路中測得的峰峰值噪聲約為3.9 μV（見圖2），均方根噪聲為860 nV。這相當于峰峰值（無噪聲碼）分辨率為20位，均方根分辨率為23位。表3顯示了斬波禁用且采用一個SINC4濾波器時一些數據速率和增益設置條件下的AD7192均方根噪聲。

圖2. 噪聲輸出（VREF = 4.096 V， AVDD = 5 V， Output Data Rate = 4.7 Hz， a Rate = 4.7 Hz，

圖3. 噪聲直方圖（VREF = 4.096 V，AVDD =5 V，輸出數據速率 = 4.7Hz，增益 = 1，斬波禁用，SINC4濾波器）

表3. 斬波禁用且采用一個SINC4濾波器時不同輸出數據速率和增益設置條件下的AD7192系統均方根分辨率（減去2.7位以獲取峰峰值或無噪聲碼分辨率）

常見變化

可使用其它集成PGA的24位或較低分辨率的Σ-Δ型ADC， 例如 AD7190、 AD7193、 AD7797和AD7799。如果無需對輸入信號進行衰減， 則可使用功耗低于 AD8475 的 AD8476。

在無需衰減和高輸入阻抗的應用中，可將 AD7192 直接連接到傳感器，以避免模擬前端調理電路引入的噪聲。例如，滿量程輸出電壓較小的稱重傳感器無需衰減，因此可以直接連接到 AD7192 差分輸入端

電路評估與測試

該電路測試設置使用 EVAL-CN0251-SDPZ電路評估板和系統演示平臺（SDP）評估板（ EVAL-SDP-CB1Z）。這兩片板具有120引腳的對接連接器，可以快速完成設置并評估電路性能 EVAL-CN0251-SzzDPZ 板包含要評估的電路，如本電路筆記所述；SDP評估板與 CN-0251 評估軟件一起使用，可從 EVAL-CN0251-SDPZ中獲取數據。SDP也用于控制 AD7792 ADC中的多路復用器輸入和各種功能。

設備要求

需要以下設備：

帶USB端口的Windows XP、Windows Vista（32位）或 Windows 7（32位）PC

EVAL-CN0251-SDPZ 電路評估板

EVAL- SDP-CB1Z SDP 評估板

直流電源：+15 V、-15 V和+6 V。

CN-0251 評估軟件

入門指南

將 CN-0251 評估軟件光盤放進PC的光盤驅動器，加載評估 軟件。找到包含評估軟件光盤的驅動器，打開Readme文 件。按照Readme文件中的說明安裝和使用評估軟件。

功能框圖

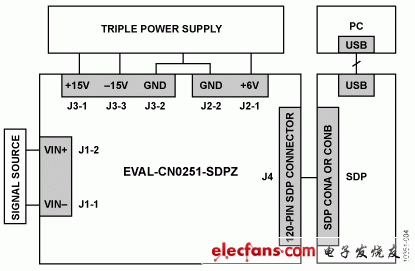

圖4為測試設置功能框圖。EVAL-CN0251-SDPZ-SCH.pdf文件包含 EVAL-CN0251-SDPZ 的詳細原理圖。

圖4. 測試設置功能框圖

設置

將 EVAL-CN0251-SDPZ 上的120引腳連接器連接到 EVAL-SDP-CB1Z （SDP）（SDP）上的CONA連接器。使用尼龍五金配件通過120引腳連接器兩端的孔牢牢固定這兩片板。將直流輸出電源成功設置為+15 V、-15 V和+6 V輸出后，關閉電源。

在斷電情況下，將+15 V電源連接到J3的+15VA引腳，將-15V電源連接到J3的-15VA引腳，將GND連接到J3的AGND引腳。此外，在斷電情況下，將6 V電源連接到J2。接通電源，然后將SDP板附帶的USB電纜連接到PC上的USB端口。接通EVAL-CN0251-SDPZ的直流電源之前，請勿將該USB電纜連接到SDP板上的微型USB連接器。

測試

設置好電源并將它連接到 EVAL-CN0251-SDPZ后，啟動評估軟件，并通過USB電纜將PC連接到SDP板上的微型USB連接器。如果設備管理器中列出了Analog Devices SystemDevelopment Platform驅動器，軟件將能與SDP板通信。

一旦USB通信建立，就可以使用SDP來發送、接收和捕捉來自 EVAL-CN0251-SDPZ的串行數據。然后，連接信號源以便進行測量。
