LCD是英文“Liquid Crystal Display”的簡寫，表示液態晶體顯示，也就是常說的液晶屏；TFT是英文“Thin Film Transistor”，表示薄膜場效應晶體管。TFT-LCD就是指用TFT控制液晶像素的液晶屏，它是眾多LCD中最常用的一類。

　　TFT-LCD實為一組件，即常說的液晶屏組件，主要由液晶面板、背光源、均光膜、行列驅動電路與時序控制電路（常稱邏輯板）組成。常說的TFT-LCD接口是指液晶屏組件與主板（又稱信號處理板，或信號板）相連的接口，即邏輯板的信號輸入接口，如圖1所示。

　　在液晶彩電或液晶彩顯中，TFT -LCD的接口有TTL （RGB）、LVDS、EDP、RSDS、TMDS等多種類型，其中，前三種用得較多，下面具體談談這幾種接口的特點及信號組成。

　　1、TTL接口概述

　　TTL（Transistor Transistor Logic）即晶體管-晶體管邏輯，TTL電平信號由TTL器件產生。TTL器件是數字集成電路的一大門類，它采用雙極型工藝制造，具有高速度、低功耗和品種多等特點。

　　TTL接口屬于并行方式傳輸數據的接口，采用這種接口時，不必在液晶顯示器的驅動板端和液晶面板端使用專用的接口電路，而是由驅動板主控芯片輸出的TTL數據信號經電纜線直接傳送到液晶面板的輸人接口。由于TTL接口信號電壓高、連線多、傳輸電纜長，因此，電路的抗干擾能力比較差，而且容易產生電磁干擾（EMI）。在實際應用中，TTL接口電路多用來驅動小尺寸（15in以下）或低分辨率的液晶面板。TTL最高像素時鐘只有28MHz。

　　TTL是信號時TFT-LCD唯一能識別的信號，早期的數字處理芯片都是TTL的，也就是RGB直接輸出到TFT-LCD。

　　2. TTL接口特點簡介

　　TTL接口屬于并行方式傳輸數據的接口，驅動板主控芯片輸出的TTL數據信號，經電纜線直接傳送到液晶面板的輸入接口。也就是說，當采用這種接口時，不必在液晶顯示器的驅動板端和液晶面板端使用專用的接口電路，而是將RGB信號直接送給TFT-LCD。

　　由于早期的數字處理芯片都是采用TTL方式，因此TTL接口多用在早期的液晶屏產品中，主要是小屏幕（一般不大于15英寸）或低分辨率液晶屏，如早期的液晶彩顯或筆記本電腦所用顯示屏。

　　值得注意的是，在近幾年的液晶彩電中，奇美公司生產的V216B1-LN1、V260B1-L02、V260Bl-LN1型液晶屏，康佳公司生產的KPL＋216A1 C401型液晶屏，這幾款液晶屏也用TTL接口

　　由于TTL接口信號電壓高、連線多、傳輸電纜長，因此該電路的抗干擾能力比較差，而且容易產生電磁干擾（EMI），加之其像素時鐘最高只有28MHz，已不能滿足高畫質圖像信號的要求，所以這種接口已逐漸被淘汰。

　　3、TTL接口的信號類型

　　驅動板TTL輸出接口中一般包含RGB數據信號、時鐘信號和控制信號這三大類信號。如下圖所示：

　?。?）RGB數據信號

　　a、單通道TTL

　　單通道6bit TTL輸出接口

　　對于6bit單路TTL輸出接口，共有18條RGB數據線，分別是R0～R5紅基色數據6條，G0～G5綠基色數據6條，B0～B5藍基色數據6條，共3*6=18條。由于基色RGB數據為18bit，因此，也稱18位或18bitTTL接口。

　　單通道8bit TTL輸出接口

　　對于8bit單路TTI，輸出接口，共有24條RGB數據線，分別是R0～R7紅基色數據8條，B0～B7綠基色數據8條，BO～B7藍基色數據8條，共3*8=24條。由于基色RGB數據為24bit，因此，也稱24位或24bitTTL接口。

　　b、雙通道TTL

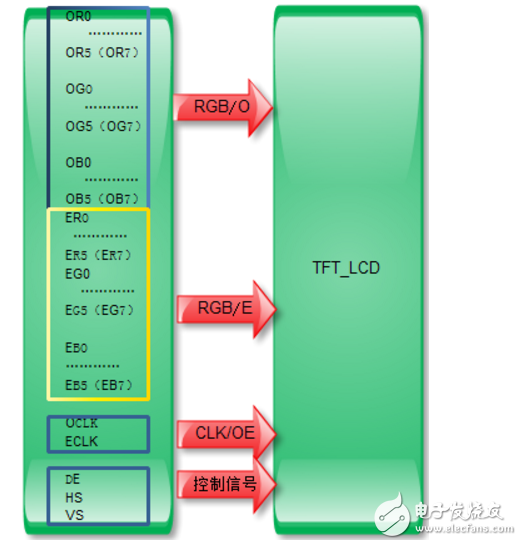

　　雙通道，也就是兩組RGB數據，分為奇通道、偶通道，時鐘有的也分為OCLK/ECLK，有的公用一個，我們示意圖上畫了兩個，如下所示：

　　雙通道6bit TTL輸出接口

　　對于6bit雙路TTL，輸出接口，共有36條RGB數據線，分別是奇路RGB數據線18條，偶路RGB數據線18條，3*6*3=36條。由于基色ROB數據為36bit，因此，也稱36位或36bitTTL接口。

　　雙通道8bit TTL輸出接口

　　對于8bit雙路TTL輸出接口，共有48條RGB數據線，分別是奇路RGB數據線24條，偶路RGB數據線24條，3*8*2=48條。由于基色RGB數據為48bit，因此，也稱48位或48bitTTL接口。

　?。?）時鐘信號

　　是指像素時鐘信號，是傳輸數據和對數據信號進行讀取的基準。在使用奇/偶像素雙路方式傳輸RGB數據時，不同的輸出接口使用像素時鐘的方法有所不同。有的輸出接口奇/偶像素雙路數據共用一個像素時鐘信號，有的輸出接口奇/偶兩路分別設置奇數像素數據時鐘和偶數像素兩個時鐘信號，以適應不同液晶面板的需要。

　?。?）控制信號

　　控制信號包括數據使能信號（或有效顯示數據選通信號）DE、行同步信號HS、場同步信號VS。

　　TTL接口LCD示例

　　由LG -PHILIPS公司生產的LB121S1-A2型液晶屏（12.1英寸）在早期的筆記本中用得較多，其分辨率為800 × 600， RGB像素按垂直條狀排列，顯示方式為常亮型（像素兩端不加電壓時光線通過），上屏電壓為3.3V，內置有兩只背光燈管，其組成框圖下圖所示。

　　該液晶屏配置有CN1～CN3三個輸入插口，CN1為41針單路6bitTTL信號接口，CN2、CN3為CCFL背光燈插口。
