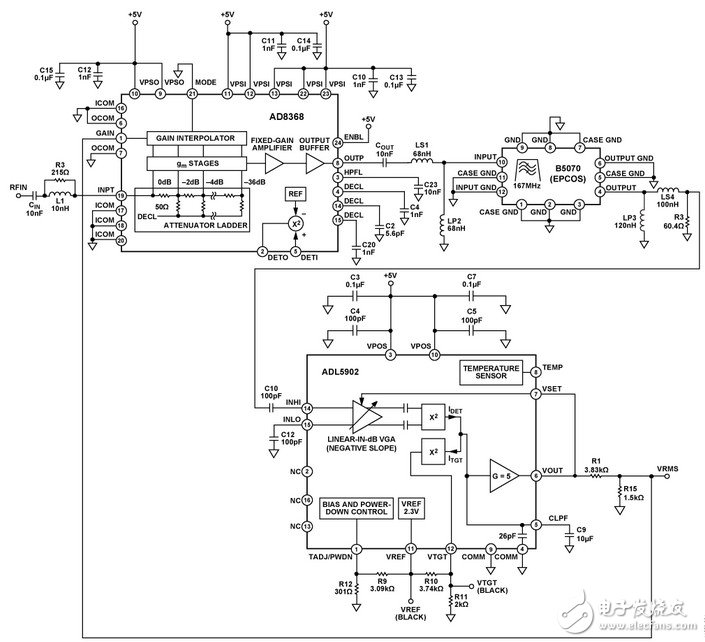

ADL5902線性dB真RMS響應RF檢波器的65 dB范圍可通過獨立的可變增益放大器（VGA）擴展。VGA的增益控制輸入直接從ADL5902VOUT引腳獲取。它可根據VGA增益控制范圍擴展動態范圍（實際應用中，獲得的范圍擴展略?。Ｈ鬡GA還提供線性dB（指數）增益控制功能，那么總測量范圍將保持線性縮放，單位為dB。VGA 增益必須隨其增益偏置的增加而下降，下降方式與ADL5902相同。AD8368可以滿足所有這些條件。圖1 顯示電路原理圖。

　　ADL5902RMS計算電路使用VGA分級架構。內部線性dB VGA具有負增益控制斜率，驅動窄范圍RMS 檢波器的輸入。該檢波器的輸出電平通過電流平衡架構與第二個設定點檢波器輸出進行比較；一個檢波器提供電流，而另一個檢波器吸取電流。如果兩個檢波器的輸出電平不相等，那么殘余電流將對電容進行充電或放電；電容值等于內部26 pF電容與ADL5902引腳6 （CLPF）上的外部電容的并聯組合。該配置會使VOUT值上升或下降。由于VOUT直接連接ADL5902 VGA的增益控制輸入，這樣會使VGA增益上升或下降，直到兩個檢波器的輸出電平相等。此時，VOUT和VGA增益完成建立。由于ADL5902VGA具有線性dB傳遞函數，VOUT輸出電壓與輸入信號RMS值的對數成正比。

　　ADL5902的檢測范圍主要由其內部VGA的增益控制范圍確定。因為輸入信號隨范圍增加而下降，故VGA 控制電壓亦下降，直到VGA到達最大增益。對于上升中的大輸入信號，VGA增益控制電壓亦上升（ 從而VGA增益下降），直到達到最小增益。在信號路徑上增加額外的可變增益可擴展電路的檢測范圍。此時，VOUT反饋信號同時驅動ADL5902和 AD8368的VGA增益控制輸入。AD8368MODE引腳必須連接低電平，使增益控制斜率為負。由于AD8368VGA提供增益和衰減（GMAX = 22 dB，GMIN = ?12 dB），因此可同時擴展ADL5902標稱測量范圍的上限和下限。但是，若要實現最優化的范圍擴展，則驅動AD8368增益控制引腳的電壓必須正確調整。

　　雖然ADL5902RMS檢波器的標稱輸出電壓范圍為0 V至3.5 V，但AD8368VGA需要0 V至1 V控制電壓范圍才能完全實現其34 dB增益控制范圍。因此，VOUT反饋電壓必須向下縮放3.5倍。使用電阻分壓器（圖1中的R1和R15）即可輕松實現。
