電路功能與優勢

　　ADXL362 是一款超低功耗三軸加速度計，在喚醒模式下的功耗不足100 nA。與使用功率占空比來實現低功耗的加速度計不同， ADXL362沒有通過欠采樣混疊輸入信號；它在全數據速率下進行持續采樣。還有一個片內、12位溫度傳感器，精度可達±0.5°。

　　ADXL362的輸出分辨率為12位支持±2 g、±4 g及±8 g三種工作范圍，±2 g范圍內的分辨率為1 mg/LSB。噪聲電平要求低于480μg/√Hz的應用可以選擇兩個低噪聲模式（低至120μg/√Hz）之一，電源電流增加極小。

　　ADP195是一款高端負載開關，采用1.1 V至3.6 V電源供電，可防止電流反向從輸出端流向輸入端。該器件內置一個低導通電阻P溝道MOSFET，后者支持1.1 A以上的連續負載電流并可將功率損耗降至最低。

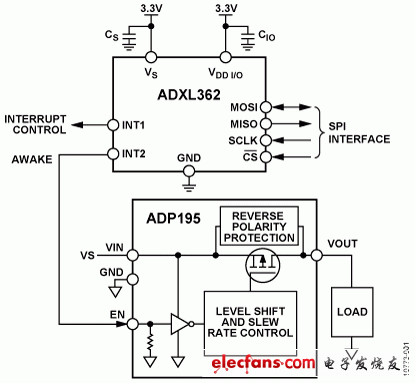

　　圖1. 超低功耗獨立運動開關（原理示意圖：未顯示去耦和所有連接）

　　ADXL362基本工作原理

　　ADXL362是一款三軸、超低功耗加速度測量系統，能夠測量動態加速度（由運動或沖擊導致）和靜態加速度（即重力）。

　　傳感器的移動元件為多晶硅表面微加工結構（也稱為梁），置于硅晶圓頂部。多晶硅彈簧懸掛于晶圓表面的結構之上，提供加速度力量阻力。

　　結構偏轉由差分電容進行測量。每個電容均由獨立固定板和活動質量塊連接板組成。任何加速度均會使梁偏轉、差分電容失衡，從而使傳感器輸出的幅度與加速度成比例。 相敏解調用于確定加速度的幅度和極性。

　　工作模式

　　ADXL362 的三種基本工作模式為待機、測量和喚醒。

　　將 ADXL362置于待機模式可以暫停測量，并將功耗降至10nA。會保留所有待處理數據或中斷，但不會處理新的信息。 ADXL362 以待機模式上電，上電時所有傳感器功能均關閉。

　　測量模式是 ADXL362的正常工作模式。在此模式下，器件會持續讀取加速度數據。采用2.0 V電源供電時，在輸出數據速率高達400 Hz的整個范圍內，該加速度計的功耗都低于3 μA 。在此模式下工作時，可以使用介紹的所有功能。作為超低功耗加速度計， ADXL362能夠以12.5Hz（最小值）至400 Hz（最大值）的數據速率持續輸出數據， 同時功耗仍然低于3 μA。由于能夠以所有數據速率針對其傳感器的全部帶寬持續采樣，因此 ADXL362不會出現欠采樣和混疊現象。

　　喚醒模式非常適合以極低功耗（電源電壓為2.0 V時功耗為270 nA）簡單地檢測是否存在運動。喚醒模式在實施運動激活開關時尤其有用，可讓系統的其余部分保持關斷，直至檢測到運動。在喚醒模式下，每秒只進行6次加速度測量，以確定是否存在運動，這樣可將功耗降至非常低的水平。在喚醒模式下，除了活動定時器，可以使用加速度計的其它所有功能?？稍L問所有寄存器，也可從器件中獲取實時數據。

　　CN0274 評估軟件采用 ADXL362的喚醒模式。也就是說，檢測到運動之前， ADXL362會保持休眠狀態，而一旦檢測到運動就會進入測量模式。

　　功率/噪聲權衡

　　ADXL362提供了幾個用于降低噪聲的選項，但使用時會造成功耗略微增加。

　　帶寬為100 Hz時， ADXL362在正常工作狀態下的噪聲性能通常為7 LSB rms，這對于大多數應用都合適，具體取決于帶寬和所需的分辨率。對于要求噪聲更低的情況， ADXL362 提供了兩種低噪聲工作模式，以略微增加功耗為代價來降低噪聲。

　　表1. ADXL362 噪聲與功耗的關系

　　表1顯示了正常工作模式以及兩種低噪聲模式下的功耗值和噪聲密度，其中電源電壓典型值為3.3 V。

　　CN0274 評估軟件 采用 ADXL362的正常工作噪聲模式。

　　運動檢測

　　ADXL362的內置邏輯可檢測到運動（加速度超過特定閾值）和靜止（加速度未超過特定閾值）。

　　對運動或靜止事件的檢測由狀態寄存器指示，也可配置用于產生中斷。此外，器件的運動狀態（即器件是在運動還是靜止）通過AWAKE bit指示。

　　加速度計處于測量模式或喚醒模式時，可以使用運動和靜止檢測。
