一、saber仿真軟件如何畫電路圖

　　saber仿真電路之前要先畫出電路圖，那如何畫電路圖，下面介紹下。

　　1、打開saber軟件。

　　2、點擊最下一行工具PartsGallery，也可以選擇菜單Schematic-Getpart-PartsGallery

　　3、輸入元符號，打開元件后雙擊，或拖動元件即可放到右界面上了。

　　4、若要某一類元件，可以在Browse下面大類里選擇。

　　5、按照上方法放置所有需要用的元件。

　　6、擺好元件位置，按W鍵連接。在擺元件過程中，按Ctrl+r可以翻轉元件。

　　7、元件連完線后，點擊元件上opt，修改元件參數。

　　8、像電源參數較多的可以雙擊元件，在出來的對話框中修改相應的參數。

　　9、元件參數若要顯示出來，可以點擊右對話框右邊黑點。全黑則不顯示，半黑半綠，顯示value值，全綠則Name與Value都顯示。

　　二、saber仿真軟件波形如何處理分析

　　saber仿真電路最主要的就是看電路某些點的電壓電流波形，當仿真后，得到波形了，波形如何處理才更好得分析電路呢？下面介紹下。

　　方法/步驟

　　1、打開saber軟件，用某種分析方法分析電路得到波形。

　　
?

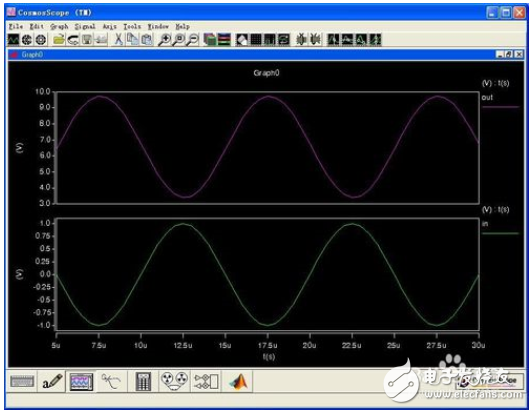

　　2、在運行的CosmosScope軟件中拉出想要看點的電腦波形。如下圖為輸入與輸出波形。

　　3、在X軸上按著鼠標不放拖動，也可以在波形內按鼠標拖動，不過這方法很難控制

　　4、這樣就可以改變X軸時間了。時間長度與拖動長度相關。

　　5、改變Y軸上電壓標度長一樣方法

　　6、波形還原按Zoomtofit圖標，即可。

　　7、兩個波形可以移動動同一坐標好對比，只需按著標志線移動。

　　8、到另一波形坐標內放開即可

　　9、在菜單欄上最后那幾個圖標就是測試波形相關數據的，如最大點之類的。

　　10、先選擇要標記的波形，再點擊圖標就可以了。

　　11、我們從波形看到輸出比輸入放大了10倍，且與輸入成反向，這正是此電路的特性。
