便攜式投影儀LED驅動參考設計

?????? 輸入電壓范圍(VIN)：10V至15V
?????? 輸出電壓(VLED)：4.5V至6V
?????? 輸出電流(ILED)：1.5A至6A，可模擬控制
?????? 模擬控制電壓：1.1V至2.8V，對應1.5A至6A
?????? 最大LED導通占空比：50%
?????? 最大LED電流上升/下降時間：< 1μs
?????? 最大LED電流紋波：6A時，< 15%

　　　　圖1. MAX16821 LED驅動器電路板

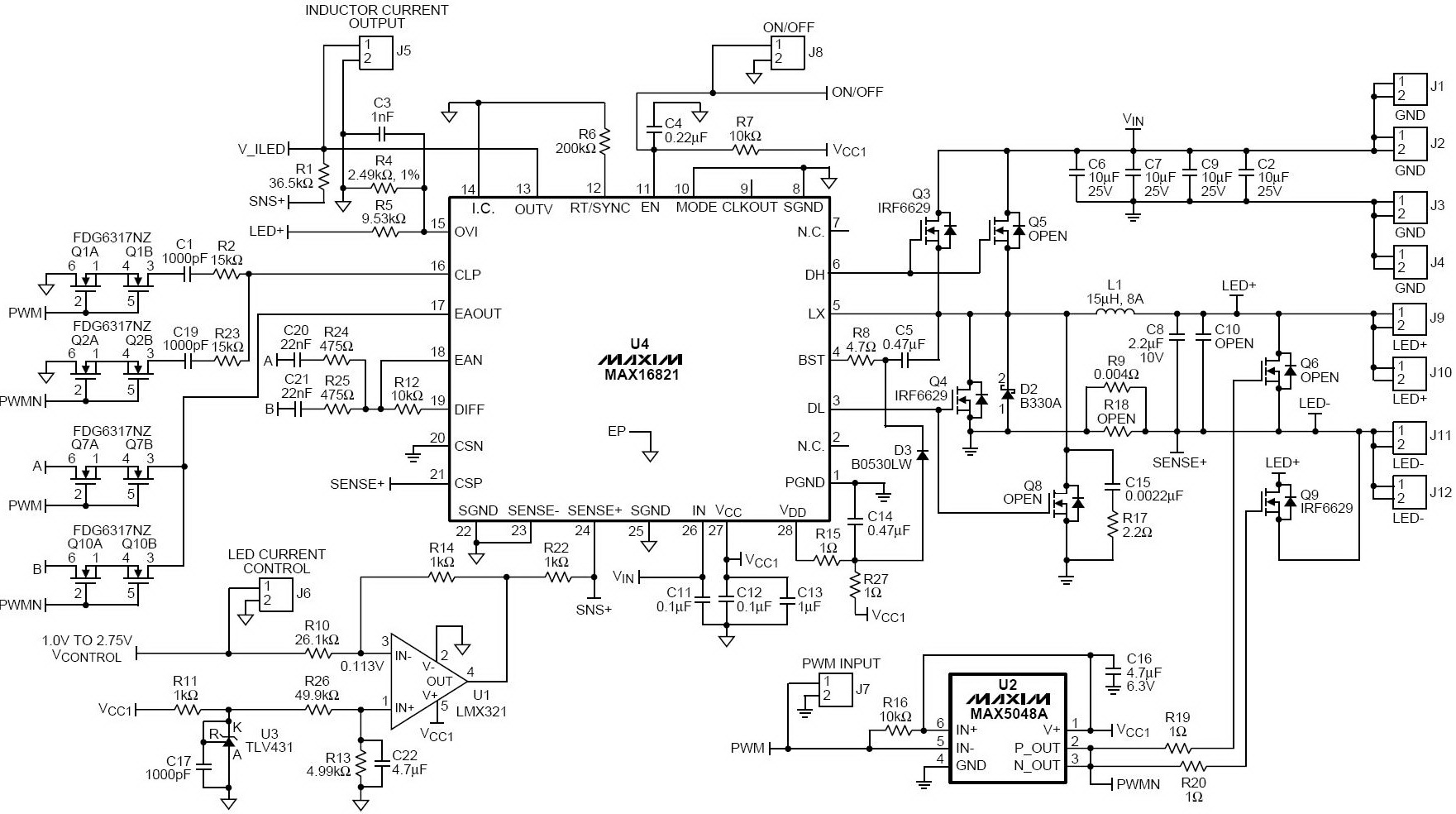

　　　圖2. LED驅動器電路板原理圖

電路說明

模擬LED電流控制

　　運算放大器U1接受1.1V至2.8V的模擬輸入，驅動MAX16821的SENSE+輸入引腳，在1.5A至6A范圍內調節LED電流。當LED電流達到6A時，連接到U1的參考電壓和電阻分壓器在U1輸出端產生大約20mV (高于VOL的最差值)的電壓。2.8V的模擬控制輸入產生該輸出電壓。LED電流上升到6A時，R1和R22構成的電阻分壓器將OUTV的電流檢測信號分壓，產生一個很小的電壓疊加在U1輸出端；由R1和R22生成的電壓等于SENSE+輸入端100mV的外環參考電壓。注意，OUTV信號是R9、R18電流檢測信號放大后的電壓，放大倍數為135V/V。隨著模擬控制輸入電壓從2.8V開始下降，U1的輸出電壓從20mV開始線性增大。U1輸出電壓的升高，使SENSE+輸入在較低的LED電流下達到100mV。當模擬控制輸入降至大約1.1V時，U1輸出增加到80mV，LED電流降至1.5A。

PWM調光

反饋補償

求的數值。電阻R24、R25可避免Q7和Q10狀態變化產生的電荷注入而導致的C21、C22充/放電。

LED電流上升/下降時間

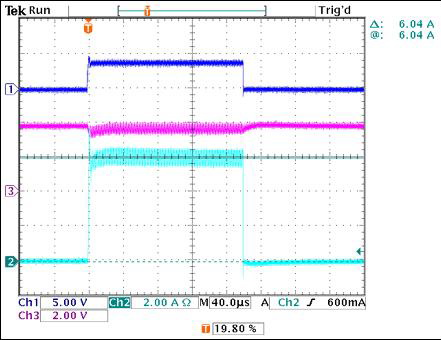

　　　　圖3. 參考設計測試數據：LED電壓(CH1)、LED電流(CH2)和OUTV電壓(CH3)

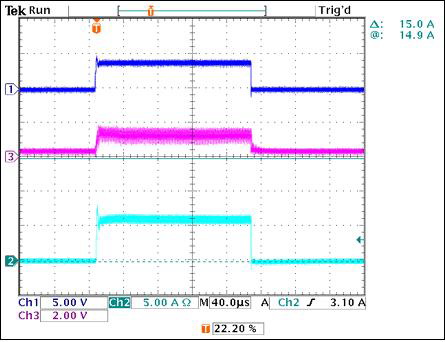

　　　　圖4. 參考設計測試數據：LED電壓(CH1)、LED電流(CH2)和CLP電壓(CH3)

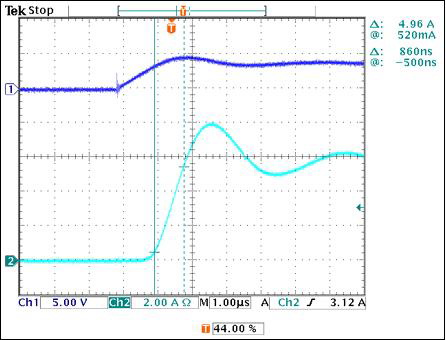

　　　　圖5. LED電壓(CH1)和LED電流(CH2)上升時間的測試數據

圖6. LED電壓(CH1)和LED電流(CH2)下降時間的測試數據

?????? 測試參數溫度測量

?????? VIN：10V
?????? IOUT：6A
?????? TA：25°C
?????? 電路板溫度：+50°C
?????? Q3、Q4和Q9溫度：+52°C
?????? U1表面溫度：+47.5°C
?????? L1磁芯溫度：+75°C (電流為5.8A時，L1溫度高出環境溫度40°C)

?????? 上電順序

?????? 在VIN+和GND之間連接0至20V、5A電源(PS1)。
?????? 在J6 (V_CONTROL)連接0至5V電源(PS2)。
?????? 將額定值大于6A的LED通過盡可能短的連線連接到LED+和LED-，以降低引線電感。如果需要較長連線，請務必使用雙絞線連接。
?????? J5、J8保持開路。
?????? 打開PS2電源，輸出1.1V。
?????? 逐漸增大PS1電源輸出，達到10V。LED被點亮，工作在1.5A連續電流。
?????? 將一個幅度為3V至5V、30%占空比的信號連接至PWM引腳。LED電流將由PWM信號控制通、斷。
?????? 將PS2輸出電壓從1.1V調整到2.8V。在PWM處于導通期間，LED電流從1.5A上升到6A。
