新日本無線低壓差穩壓器NJM2837，現已開始供貨

新日本無線開發了最適合于DSC(Digital still camera)等CCD(Charge Coupled Device)電源、TV、DVD等AV設備用電源、馬達驅動電源等的20V耐壓/Io=1.0A的低壓差穩壓器NJM2837，現已開始供貨。

開發背景

CCD電源、AV設備用電源和在OA設備上搭載的馬達對供電用低壓差穩壓器的耐壓要求（20V）越來越強烈，并且對各設備的節省空間和降低成本的市場要求也越來越多了。為了滿足市場的要求，新日本無線已經開發了20V耐壓/Io=1.0A 的低壓差穩壓器(后稱LDO)NJM2837。

產品概要

NJM2837是由固定電壓電路、ON/OFF電路、反向電流保護電路、過電流保護電路、過熱關閉電路等構成的LDO。

特征1　內置有反向電流保護電路　

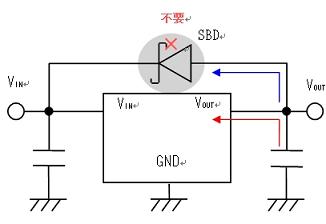

為了安定的動作，在LDO的輸出部電容是必須的。但是電容非常大的情況下，輸出信號OFF的時候，由于殘留的電壓，反向電流(下圖的紅色箭頭)會發生，這樣有可能會破壞IC。以前的解決方案是必須加帶外部的SBD(Schottky barrier diode)(下圖的青色箭頭)。但是NJM2837由于內置了保護電路，就不需要SBD了。這樣就為搭載設備節省了空間和降低了成本。

特征2　有很強的耐壓能力，并且輸出電壓有很寬的變化幅度　

在最大輸入電壓20V的時候，最符合CCD電源AV設備用電源和OA設備的馬達電源等設備的高耐壓要求。并且因?yàn)檩敵鲭妷河泻軐挼淖兓龋?.4V～15V之間可支持0.1V調節），所以能滿足各種規格的要求。

特征3　可使用小型的2.2μF陶瓷電容量　

通過優化電路布局，實現了在輸出端可以使用陶瓷電容器。這樣就節省了安裝基板的空間，也降低了成本。

應用

·DSC/DVC等CCD電源

·TV、DVD的AV設備用電源

·OA設備等馬達驅動電源

產品性能

·工作電壓　　　　　?。?0V

·輸出電壓變化幅度　　　：2.4V～15V

·高精度的輸出電壓　　?。篤o±1.0%

·輸出電流　　　　　　：Io(max.)=1A

·可使用陶瓷電容器

·高波紋抑制　?。?5dB typ. (f=1kHz Vo=3V的產品)

·低噪音　　　　?。篤no=45μVrms typ

·附帶ON/OFF功能

·內置反向電流保護電路

·內置過熱關閉電路

·內置過電流保護電路

·雙極構造

·封裝　　　　?。篢O-252-5(6.54×9.68×2.29mm　typ.)

生產計劃／參考價格

·樣品的供貨　　 已經從2009年10月開始了

·生產　　　　　　已經從2009年11月開始了　

·參考價格　　　　單價50日元
