2 kW有源功率因數校正電路設計

摘要：有源功率因數校正可減少用電設備對電網的諧波污染，提高電器設備輸入端的功率因數。詳細分析有源功率因數校正APFC(active power factor corrector)原理，采用平均電流控制模式控制原理，設計一種2 kW有源功率因數校正電路。實驗結果表明：以TDA16888為核心的有源功率因數校正器能在90～270 V的寬電壓輸入范圍內得到穩定的380 V直流電壓輸出，功率因數達O．99，系統性能優越。
關鍵詞：平均電流控制；功率因數校正；諧波污染；有源功率因數校正(APFC)


1 引言
??? 目前家用電器的功率前級多采用二極管全橋整流方式，這會造成電網諧波污染，功率因數下降，無功分量主要為高次諧波，其中三次諧波幅度約為基波幅度的95％，五次諧波幅度約為基波幅度的70％．七次諧波幅度約為基波幅度的45％。高次諧波會對電網造成危害，使用電設備的輸入端功率因數下降，而且產生很強的電磁干擾(EMI)，對電網和其他用電設備的安全運行造成潛在危害。
??? 有源功率因數校正電路(Active Power Factor Corrector，APFC)可將電源的輸入電流變換為與輸入市電同相位的正弦波，從而提高電器設備的功率因數，減少對電網的諧波污染。理論上，降壓式(Buck)、升壓式(Boost)、升／降壓式(Boost-Buck)以及反激式(Flyback)等變換器拓?fù)涠伎勺鳛锳PFC的主電路。其中，Boost APFC是簡單電流型控制，功率因數值高，總諧波失真小，效率高，但輸出電壓高于輸入電壓，適用于75～2 000 W功率電源，應用廣泛。因?yàn)樯龎菏紸PFC的電感電流連續，儲能電感可作為濾波器抑制射頻干擾(RFI)和EMI噪聲，并防止電網對主電路的高頻瞬態沖擊．電路有升壓斬波電路，輸出電壓大于輸入電壓峰值，電源允許的輸入電壓范圍擴大，通?？蛇_(dá)90～270 V，提高電源的適應性，且升壓式APFC控制簡單，適用的功率范圍寬。因此，這里提出了一種基于Boost電路拓?fù)?，以TDA16888為控制核心的2 kW有源功率因數校正電路，該電路可將功率因數提高到O．99以上。

2 Boost APFC電路原理
??? 常用于實現Boost APFC的控制方法有以下3種：
??? (1)電流峰值控制 開關頻率固定，工作在電流連續模式(CCM)下，采用Boost電路結構，通過檢測開關電流控制。該方法電感電流的峰值(控制的基準)對噪聲敏感，容易產生控制誤差。
??? (2)電流滯環控制 開關頻率可變，工作在CCM下，采用Boost電路結構，通過檢測電感電流控制。該方法的負載大小對開關頻率的影響較大，由于開關頻率的變化幅度大，設計輸出濾波器時，需按最低開關頻率考慮，故難以得到體積和重量最小的設計。
??? (3)平均電流控制 開關頻率固定，工作模式任意，通過檢測電感電流控制，需要放大電流誤差信號。這種方法的工頻電流的峰值是高頻電流的平均值，高頻電流的峰值比工頻電流的峰值更高，總諧波畸變(THD)很小，對噪聲不敏感，電感電流峰值與平均值之間的誤差小，可工作于CCM和DCM模式下，適合于任何拓?fù)洹?/P>

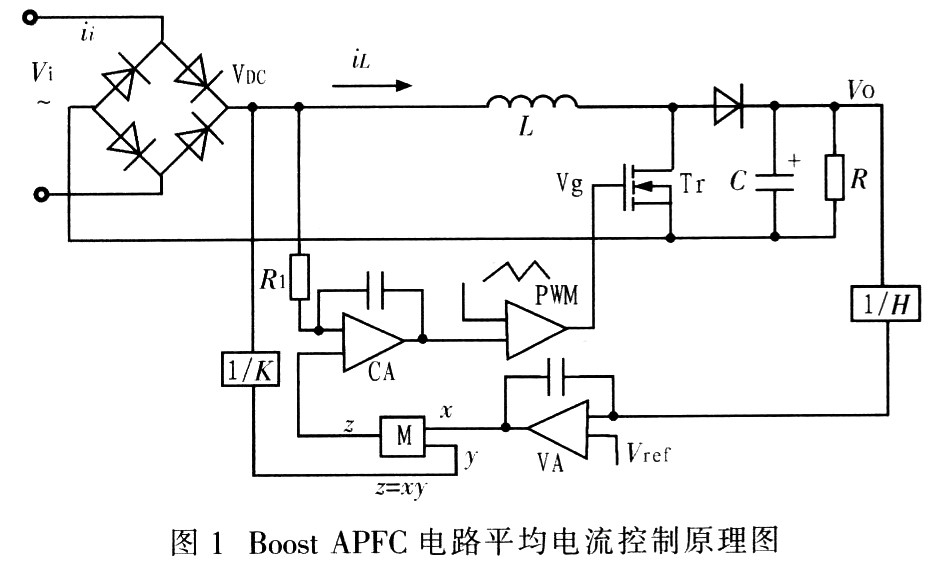

? 綜合考慮，本設計采用電壓電流雙閉環的平均電流控制模式，圖1為其原理圖。

　??? ?

　　圖1中，檢測到電感電流iL，則得到信號iLR1，將該信號送入電流誤差放大器CA中，電流基準值由乘法器輸出z，乘法器有兩個輸入，一個為x，是輸出電壓Vo/H與基準電壓Vref之間的誤差信號；另一個輸入y，為電壓DC的檢測值VDC/K，VDC為輸入正弦電壓的全波整流值。

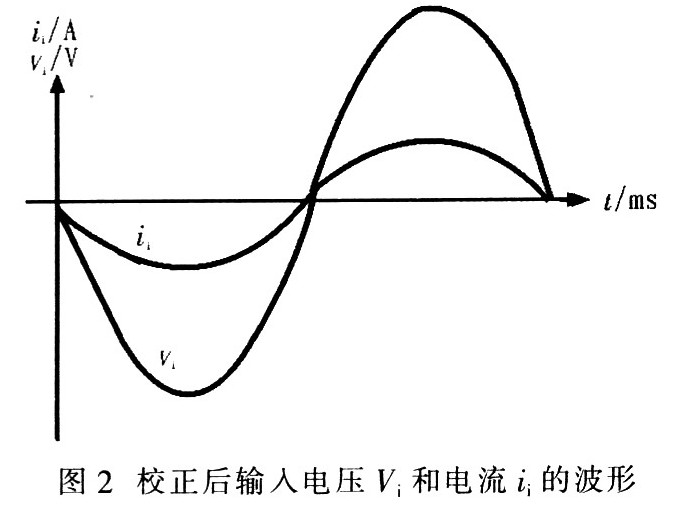

??? 平均電流法的電流環調節輸入電流平均值，使其與輸入整流電壓同相位，接近正弦波形。輸入電流信號被直接檢測，與基準電流比較后．其高頻分量的變化通過電流誤差放大器，被平均化處理。放大后的平均電流誤差與鋸齒波斜坡比較后，給開關Tr驅動信號，并決定其占空比，從而迅速而精確地校正電流誤差。由于電流環具有較高的增益一帶寬(gain-banelwidth)，使跟蹤誤差產生的畸變小于1％，容易實現接近于1的功率因數。校正后的輸入電壓Vi、電流ii的波形如圖2所示。




3 APFC電路設計

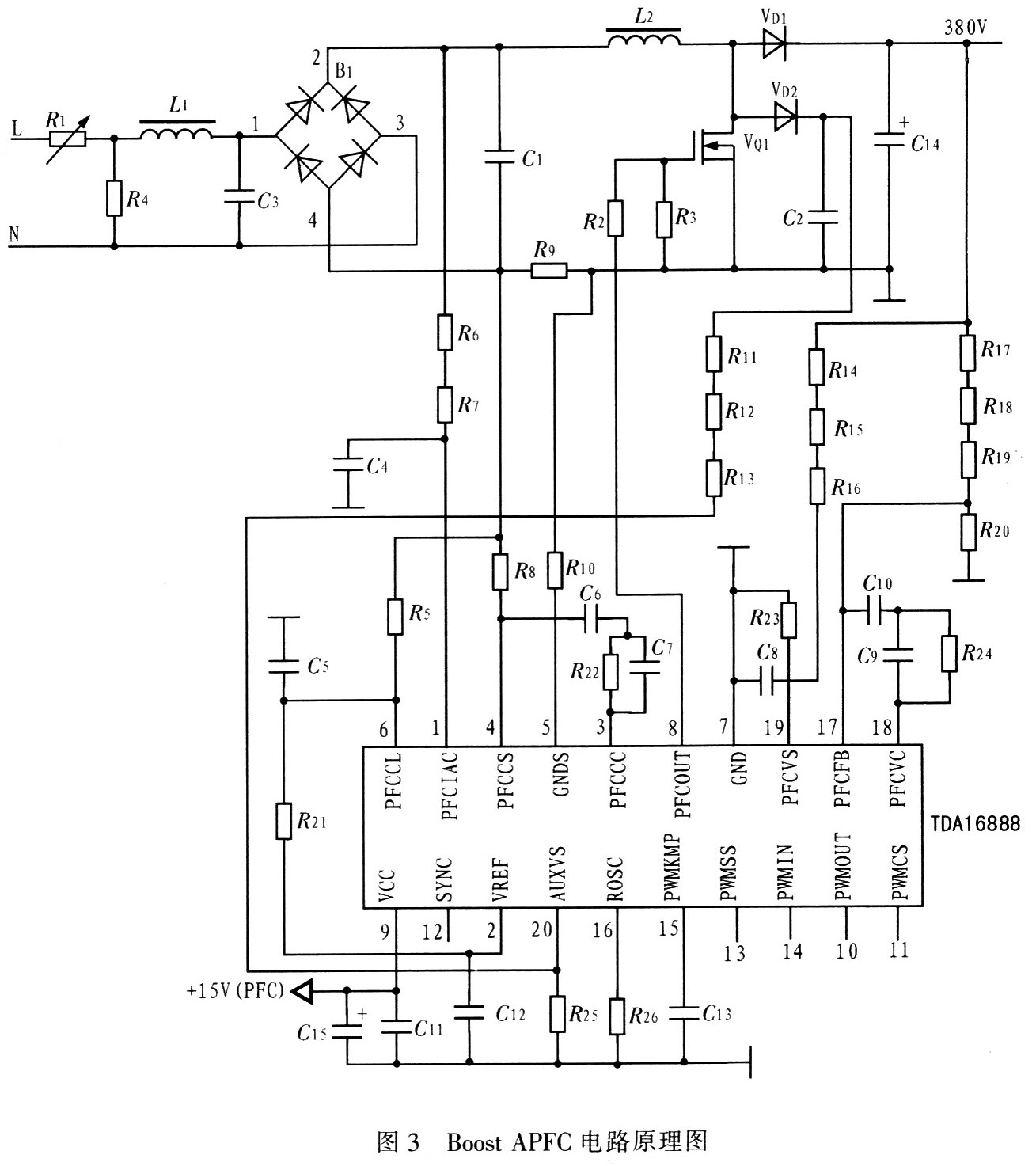

??? 這里采用Siemens公司的PFC控制器件TDA16888設計APFC電路。設計的主要指標參數有：交流輸入電壓為90～220 V；直流輸出電壓為380 V；輸出功率高于2 kW；功率因數大于0．99；變換器效率高于90％。Boost APFC電路原理圖如圖3所示。


??? ?

??? 主回路采用Boost電路結構，主要由電感L2，二極管VD1、VD2，開關管VQ1，輸出主線濾波電容C14組成。輸入電路由濾波電感L1、濾波電容C1、整流橋B1、壓敏電阻R4、熱敏電阻R1組成。L11和C3構成濾波網絡。控制電路由TDA16888及其外部元件組成，外圍電路包括電流檢測電路(由R9組成)，輸入電壓取樣電路(由R6、R7組成)，輸出電壓反饋電路(由R17、R18、R19和R20組成)，反饋回路為PI控制器，電壓環PI控制器由C9、C10、R24組成，電流環PI控制器由C6、C7、R22組成。控制器工作頻率由電阻R26決定，R26值越大，則其工作頻率越小，R26取值51 kΩ，工作頻率為100 kHz。
??? 根據功率要求，功率電路的功率器件選擇如下：Boost電感L2取值470μH；開關管VQ1為IRFP460，其主要參數為：漏-源極最小擊穿電壓500 V，漏-源極的最大導通電阻為O．27 Ω，最大導通電流20 A；整流二極管VD1選取肖特基二極管STFA806，其主要參數為：反向工作電壓600 V，正向平均工作電流8 A。輸出電容C14取值2 200μF／450 V。

4 試驗結果

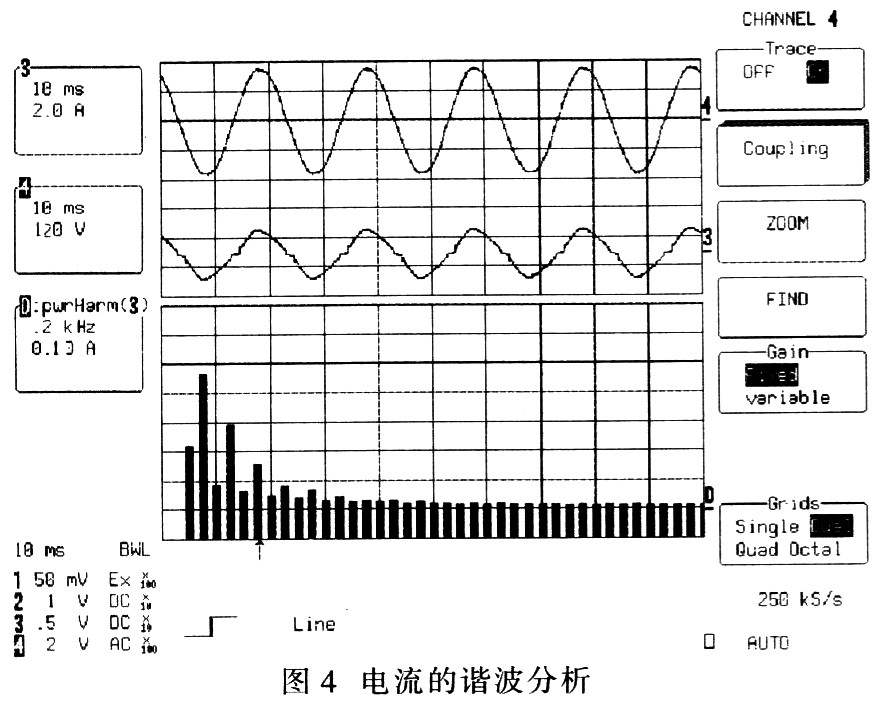

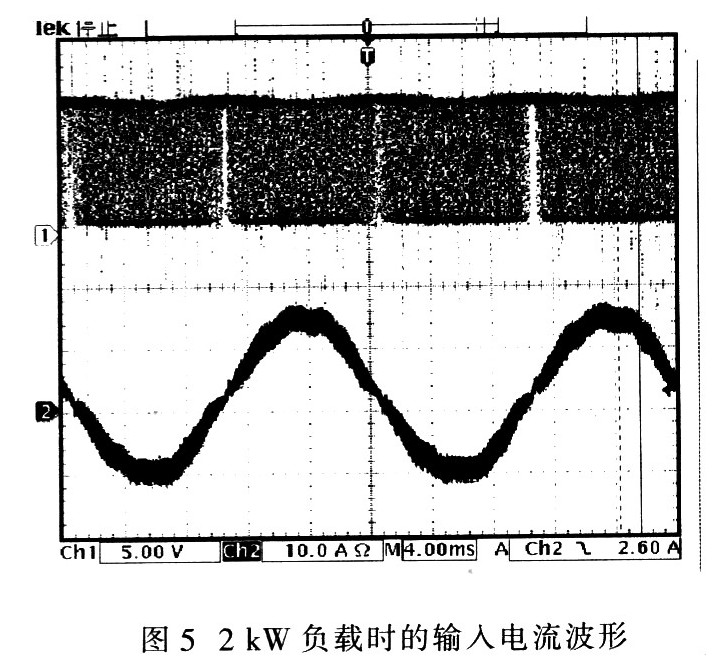

??? 在負載為2 kW時PFC電路的工作波形如圖4～圖5所示。圖4為交流輸入端電壓、電流波形及電流諧波分析，圖中交流輸入端電壓波形通道為4、電流波形通道為3，電流的諧波分析結果為D。由圖4可看出，加入PFC電路后，交流輸入電流波形由窄脈沖變?yōu)檎也?，與輸入電壓同相，Boost變換器近似為純電阻，輸入電流總諧波量為4．5％。圖5為開關驅動波形與電路的輸入電流波形。示波器通道1為開關管的驅動波形．通道2為輸入電流波形，由圖5可見，輸入電流經有源功率因數校正器的校正后，波形幾乎達到標準的正弦波，使用單相功率表(DB3-PF01)測得功率因數超過0．99，達到設計要求。在輸入電壓的整個范圍內及負載變化的情況下也得到類似結果。



?

5 結論
??? 通過試驗看出，采用電壓電流雙閉環的平均電流控制模式原理能夠?qū)崿F(xiàn)電器設備的功率因數校正。在某變頻空調控制系統增加該功率因數校正電路后，系統的功率因數明顯提高，在保持原輸出功率不變的情況下，主回路的濾波電容由原來的3 000μF下降為2 200μF，功率模塊額定電流下降約70％，從而提高了元件的利用率。同時，系統的EMC指標也得到改善，達到GB4343-1995和GB17625.1-1998所規定的標準。該設計原理也適用于其他同類型APFC控制器件的電路實現，具有廣泛的工程參考價值。
