開關電源三大基礎拓?fù)錇椋築uck、Boost、Buck-Boost，大部分開關電源都是采用這幾種基礎拓?fù)浠蛘咂鋵?yīng)的隔離方式，下面以電感連續模式進行簡單介紹。

　　2.1 Buck降壓型

　　Buck降壓型電路拓?fù)洌袝r又稱為Step-down電路，其典型的電路結構如下圖1所示：

　　Buck電路的工作原理為：

　　當PWM驅動高電平使得NMOS管T導通的時候，忽略MOS管的導通壓降，等效如圖2，電感電流呈線性上升，MOS導通時電感正向伏秒為：

　　當PWM驅動低電平的時候，MOS管截止，電感電流不能突變，經過續流二極管形成回路（忽略二極管電壓），給輸出負載供電，此時電感電流下降，如下圖3所示，MOS截止時電感反向伏秒為：

　　D為占空比，0

　　2.2 Boost升壓型

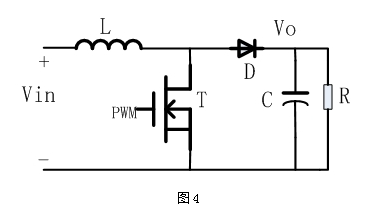

　　Boost升壓型電路拓?fù)?，有時又稱為step-up電路，其典型的電路結構如下圖4所示：

　　同樣地，根據Buck電路的分析方式，Boost電路的工作原理為：

　　2.3 Buck-Boost極性反轉升降壓型

　　Buck-Boost電路拓?fù)洌袝r又稱為Inverting，其典型的電路結構如下圖5所示：

　　同樣地，根據Buck電路的分析方式，Buck-Boost電路的工作原理為：
