摘要：通過互聯網可以使陳舊的計算機設備重?zé)ㄉ鷻C(jī)。本篇應用筆記闡述了如何采用TINI?，并通過網絡使只有一個并行端口的舊式點陣打印機重新發揮作用。采用相同的協議轉換技術，可將許多設備連接至互聯網。

引言

妻子將只有兩個破洞的襪子以及略沾草跡的襯衫都扔掉了，這沒什么。但當她將目標轉向那臺舊式點陣打印機時，我表示了抗議。她不屑地說：“這東西很久沒用了，而且也不能連接到任何電腦上。”就像科學怪人一樣，我不能容忍任何丟棄舊計算機設備的念頭。目的非常明確：使打印機變廢為寶，或者干脆將其丟棄。我決定通過網絡使其重新煥發生機，幸運地是用一個TINI (微型網絡接口)可完成這項工作。

連接網絡

TINI是Maxim提供的嵌入式網絡平臺，它是基于該公司的DS80C390、DS80C400、DS80C410和DS80C411微控制器而構建的。這些器件都是增強型8051控制器，具有24位地址、硬件網絡控制器、多個數據指針、專用硬件堆棧和高速工作模式等特性。

TINI平臺支持TCP/IP網絡棧(IPv4和IPv6)、存儲器管理、進程調度以及諸如I2C、SPI和CAN等通信協議。通過常見的編程接口，可用8051匯編語言、C或Java對TINI進行編程。C runtime可提供一個Berkeley套接字(socket interface)，Java運行環境支持Java 1.1.8 API內核。

TINI具有豐富的IO、簡單的網絡接口以及多種編程方法，是一套功能強大的協議轉換器。這正是挽救那臺舊式打印機所需要的：TINI提供網絡接口，我來決定如何讓TINI與打印機通信。

硬件配置

系統的核心部分采用TINI評估(EV)板。該評估板基于DS80C400微控制器，包括1MB閃存、1MB RAM，以及用于RS-232和以太網通信的連接器。雖然其存儲器配置與TINI Java運行環境兼容，但是仍可采用C和匯編語言進行編程。這給打印機接口原型設計和應用實現提供了多種選擇。

所討論的打印機型號為Epson LX-800。從碳定年檢測和厚厚的灰塵來看，它是鄰近真空管和呼拉圈年代的產物。LX-800是9針打印機，這里的9針是指打印頭的針數，而不是驅動打印機的并行信號個數。實際上驅動打印機需要17個信號(不包括地)。PC打印機并行接口的常用信號及其在25芯打印機連接器中的排列如圖1所示。

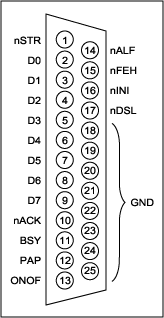

圖1. 并行打印機接口的25芯信號定義

采用傳統的25芯Centronics打印機電纜連接TINI與打印機，首先需要與圖1所示的連接方式相匹配。然而，還存在一個問題：TINI板的IO不適合用作較寬的并行總線。僅有8個或9個通用IO (GPIO)信號，約為所需信號數的一半。這些GPIO信號分布于多個不同的寄存器中。由于需要對多個寄存器進行寫操作來設置8個輸出位，這種GPIO信號的限制使得對打印機的8位數據總線進行簡單的寫操作變得不太方便。幸好，TINI插座板為添加CPLD (復雜可編程邏輯器件)預留了焊盤和走線，可大大增強TINI的IO性能。一旦安裝了CPLD后，只需要一個用于編程CPLD的插頭(通過JTAG接口)和一個能訪問某些TINI引腳的插頭。

CPLD配置

CPLD可被看作是可編程硬件。CPLD具有非常靈活的內部架構，能實現許多邏輯功能和狀態機。TINI插座板為100引腳VQFP封裝的XILINX? CoolRunner?-II XC2C64 CPLD預留了空間；也支持封裝和引腳配置相同的其它CoolRunner-II。本項目采用具有相同引腳配置的大容量器件XC2C128。

CPLD通過DS80C400微控制器的外部存儲器總線連接至TINI系統。微控制器僅需讀/寫特定地址就能訪問CPLD:

  read_from_cpld:
       mov  dptr, #0C00000h       ; CPLD address
       movx a, @dptr              ; read from the device

CPLD的任務較復雜。一方面，CPLD需要正確響應TINI的外部存儲器總線信號：當TINI寫CPLD時，CPLD必須讀取總線數值；當TINI讀CPLD時，CPLD必須提供總線數值。另一方面，對于打印機，CPLD需要讀取指示打印機工作情況的狀態信號(如BSY)，并提供輸出信號(如8位數據總線和寫選通STR)以控制打印機。圖2所示為CPLD需要實現的功能框圖。

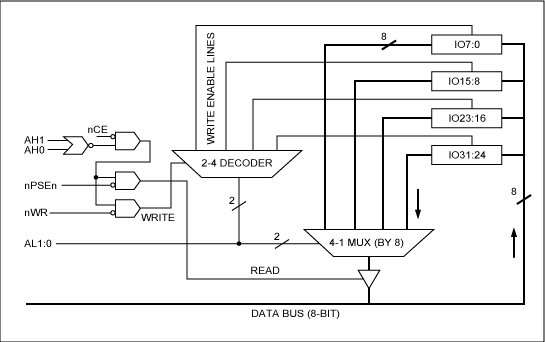

圖2. CPLD自身IO引腳和微控制器地址總線之間必須具有一個接口。

CPLD內有四個8位寄存器，對應CPLD的32個I/O引腳。寄存器位設為0時，對應輸出引腳被驅動為低電平；寄存器位設為1時，輸出引腳懸空。因此，CPLD通過I/O引腳讀數據時，應將對應寄存器位設為1，這樣就不會將該引腳驅動至任何數值。

圖2中的所有輸入信號都來自于TINI的外部存儲器總線。當TINI寫CPLD時，數據總線上是TINI將要寫入的8位數值。當TINI進行讀操作時，CPLD根據檢測到的輸入值來驅動數據總線。然而，由于其它器件可能共享總線，因此，CPLD不能在每次TINI請求讀操作(即每次nPSEN信號有效)時，都去驅動數據總線。如果CPLD總是響應讀操作，則TINI會讀取錯誤的指令或數據，并產生無法預料的系統操作(即“產生錯誤”)。同樣，并非所有寫操作都是針對CPLD的，因此，CPLD也不能總是響應TINI的每一次寫操作(即每次nWr信號有效)。因此，圖2中的讀、寫信號是否有效都是由地址線決定的。

只要地址線AH0和AH1 (TINI的第16、17條地址線)為0，并且所選的芯片使能有效(本例中使用芯片使能6)，則CPLD被激活。由于TINI的每個芯片使能對應2MB空間，因此訪問CPLD的基址為0xC00000 (2,097,152 × 6 = 12,582,912 = 0xC00000)。需要注意，本設計中TINI和CPLD接口時，TINI的大多數地址線并未指定。例如，TINI的地址線A2至A15為任意值時，仍可激活CPLD。然而為了方便起見，源代碼始終采用地址0xC00000至0xC00003訪問四個8位寄存器。

用HDL (硬件描述語言)編寫CPLD程序。這里采用Xilinx WebPACK?開發，用Verilog?硬件描述語言編寫，模塊定義如圖2所示，包括獨立的8位寄存器模塊、多路復用器以及譯碼器。在頂層模塊中實現模塊和地址譯碼。

CPLD安裝并編程完畢后，在與打印機連接之前，我還想檢查確認具體用到了哪些信號。于是搭建了一個小型電路板，將4組LED與4個邏輯寄存器(IO7:0、IO15:8、IO23:16和IO31:24)相連，如圖3所示。用C編寫了一個小程序，使4組LED的數值增加，中間插入暫停，以便通過視覺驗證程序的操作過程。確信CPLD編程及連接正確后，可接入打印機。圖3所示為TINI板與25芯打印機連接器之間的飛線連接。


圖3. TINIs400插座板與Epson打印機連接

與打印機通信

最終目標是：無需任何專門驅動或客戶應用程序，就能使打印機正常工作。簡單地說，就是嘗試用內置打印驅動并通過Windows?打印對話框，使舊式打印機發揮作用。本應用的最后測試步驟是打印MS Word文檔；如果出現問題，Word會透露一些信息。盡管打印出MS Word文檔是最終目標，仍希望用更簡潔的方案來實現這一目標。

第一步，先嘗試簡單的應用，在不聯網的情況下向打印機發送一些ASCII字符。這種方法只能起到調試作用。從理論上講，只要發送的不是指令編碼和其它非ASCII字符，打印機會將每個字符直接打印出來。希望這個項目能像所有好的工程項目一樣，能夠流暢快速地打印，從而能盡快確定網絡接口。實際上我完全錯了。

利用Keil Software? μVision? 2工具套件，并采用C語言編寫了第一個打印機應用程序。根據Indispensable PC Hardware Book的說明，似乎需要對打印機進行初始化，并開始寫字符1。寫字符的算法比較簡單：

1. 等待BSY變?yōu)闊o(wú)效。
2. 設置數據總線上的輸出值。
3. 設置寫選通STR為有效。
4. 等待ACK信號，確認已收到數據。
5. 設置寫選通STR為無效。
6. 可根據需要進行清除或重復操作。

進行第一步測試時，在算法中設置了許多延遲，這樣一來，若有一個狀態信號發生錯誤時(極性錯誤，引腳錯誤等等)，應該可以看到一些寫操作的信息。因此，第一個程序1秒鐘大約寫一個字符。本設計中僅寫一個遞增計數器，即：

012345678901234567890123456789...

將程序下載至TINI上并運行。我立刻知道打印機初始化程序已正常工作了，因?yàn)樵陉P(guān)機并再次開機時，能聽到打印頭移動的聲音。然而，幾秒鐘后沒打印出任何東西。將程序復位，仔細檢查連接是否正確。遺憾的是，沒有留出時間監視打印機的狀態信號。一切都很正常，于是重新到計算機硬件指南中尋找答案。經過一番研讀，辨別出某些信號的極性出現了混淆。例如，就傳統的PC接口而言，當BSY為0時該信號有效，然而從硬件方面來說它實際上為高電平有效。反復修改C程序，并改變不同信號的極性，但打印機初始化后仍不能工作。又檢查了一遍程序，使邏輯電平與我想象的打印機信號電平相匹配。修改程序并運行后，打印機依然沒有反應。

離開片刻，聽到點陣打印機打印完一行文本時發出的刺耳聲音。近前一看，已打印出一行漂亮的字符，但隨后打印機又不動了。一個原理突然浮現在腦海中：無論是否達到80個字符的極限或是否將行結束序列插入數據流，打印機都是直到行末才進行緩沖。幾次打印操作的工作過程證明了這一原理?，F(xiàn)在可以打印幾行文本了。

實現LPD監控程序

第二天，決定將網絡與打印機接口連接。簡單說，就是創建一個用戶應用程序，直接從網絡上接收數據，并輸出給打印機。這種方法存在的問題是：若要打印機與MS Word一起工作，還需要編寫一個Windows打印機驅動程序，這一步工作可以實現，但這并不是我的樂趣所在。編寫驅動程序這一做法老早就有，用不著再多此一舉，我開始考慮其它選擇，希望不用了解打印機驅動的全部細節就可實現目標。

理想設計應該是一個虛擬并行端口。也就是說，虛擬并行端口提供與標準并行端口一樣的接口，但就驅動而言，實際上是通過網絡向TINI發送和接收數據。類似于這樣的虛擬端口和協議轉換器是TINI的一般應用，按照這一設計思想，我曾有過一些實現虛擬串行端口的經驗。似乎很多應用都是直接寫PC的并行寄存器，因此很難確定如何實現這種設計思想。下一步就是查看現有協議。根據同事建議，查閱了RFC 1179，行式打印機監控程序LPD)協議2。

LPD正好可以滿足需要。UNIX通常都支持這種網絡協議，但經過簡單的配置后也可在Windows中使用該協議。安裝驅動時，通知Windows安裝與計算機相連的新本地打印機，而不是通知它使用哪一個現有端口，這樣就創建了一個新的LPR端口。這里可以定義運行LPD服務器的機器名稱(本例中為TINI的IP地址)，并提供打印隊列的名稱。(這里只有一個名為‘crusty’的打印隊列，我想這個名字非常適合我的打印機。) 最后，告訴Windows打印機型號(筆者的打印機為Epson LX-800)。

這一設置具有一個好處，Windows打印機驅動能自動處理所有數據的格式，以采用打印機的原始語句(Epson ESC/P)進行打印。這樣就不必了解ESC/P語言，也不必解析PC傳送給TINI的任何數據。此外，非常容易實現基本的LPD服務器；調用少量Java本地方法實現對存儲器映射CPLD的訪問。最后的實際代碼約有400行，準備用于TINI的Java類文件僅有4kB。需要注意的是，我并沒有實現整個LPD協議，只是實現了每次打印一個文件所需的部分協議。

實施打印

最后再做3件事即可宣告設計圓滿完成：打印Notepad文件，打印MS Word文件，如果意猶未盡，還可以打印小的GIF或JPG文件。在對LPD服務器進行一些調試之后，順利地打印出了Notepad文件。比較奇怪的是，打印2行文本約向TINI發送了5,000個字節。其實這是因?yàn)閃indows驅動將整個文件轉換為ESC/P指令，從而發送一個位圖圖像，而不是簡單地發送ASCII字符。打印完Notepad文檔后，轉而打印MS Word文檔。

打印MS Word文檔時出現了一點小問題。為使測試文件變得更有趣，每隔兩、三個字就變換不同的字體，這樣便有機會看到一些以前從未見過的字體。打印時，出現了許多無用的字符圖形：打印機會跳過幾行，隨即打印出一些奇怪的ASCII圖形字符(0x80至0xFF范圍內的一些字符)，并不斷發出嘟嘟聲。最后，終于打印出一些正確的文字，但隨后又是一堆亂碼。經過多輪調試，并跟蹤發送至TINI的ESC/P指令，決定試著為轉義字符增加延遲。這樣就能正確地運行打印程序，但是非常慢。經過多次試驗后，發現只需在打印時碰到行結束字符時增加延遲即可。這種情況很少出現，因此實際打印時感覺不到延遲。

由于打印MS Word文檔時碰到了一定的困難，因此一度斷定打印GIF文件幾乎是不可能的，但事實并非如此。打印時僅碰到一個問題：GIF文件轉換為ESC/P指令后尺寸大于64k，而64k正是所用TINI版本支持的最大動態緩沖區大小。然而，TINI支持無此限制的文件系統，因此可以將接收的數據存儲在文件中，而不是存儲在動態存儲器緩沖區中。一旦改用上述方法，就可以順利地打印圖形文件了，并且僅受TINI中RAM大小的限制。

挽救其它(過時)設備

本文介紹的方法使舊的點陣式打印機獲得了新生。其中TINI起到了關鍵作用。其易于編程的堆棧為通過網絡重新啟用老舊設備提供了極好的選擇。TINI的好處并不局限于將并行接口設備連接至網絡；它還支持CAN、SPI、I2C、RS-232、1-Wire及許多其它通信總線，因此TINI是實現各種陳舊設備橋接網絡的絕佳選擇。軟件支持DHCP、HTTP、FTP、Telnet、DNS等網絡協議，提供多種訪問舊設備的方法(如webpage方式)。當需要更加方便地訪問昂貴、陳舊的設備時，TINI是理想之選。(買臺新型點陣式打印機目前需要花費約$400！)因此，不要丟棄舊物。TINI能派上大用場。
