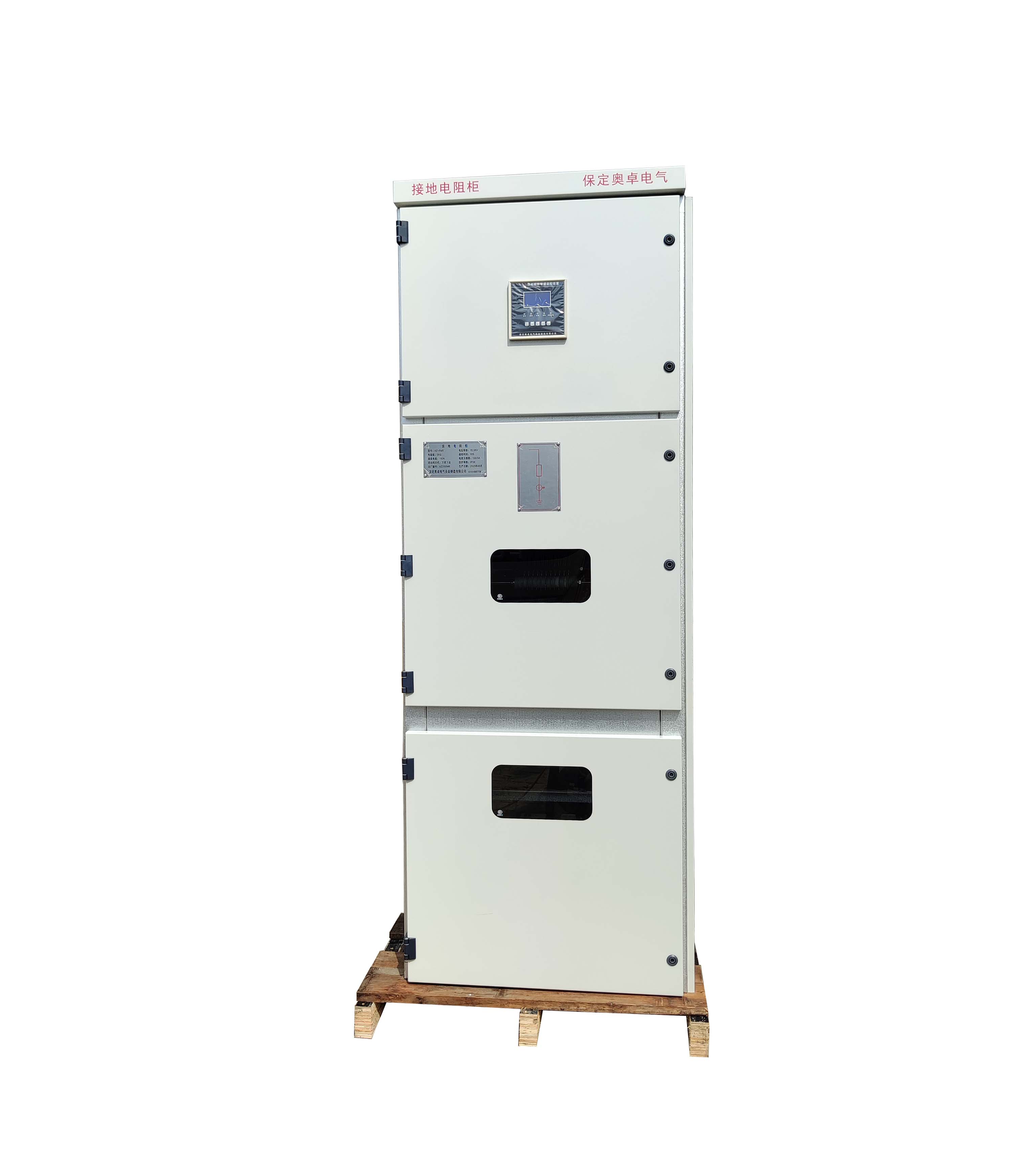

AZ-FNR-10.5kV接地電阻柜接地開關柜用于保護多個發電機組。

發電機中性點接地電阻柜技術要求
1)產品形式：戶內式
2)系統額定線電壓Ue（kV）：10.5kV
3)電阻器標稱電壓UR：6.37kV
4)短時允許通流IR（A）：100A
5)電阻器標稱電阻Rn：58Ω
6)短時通流時間（S）:10S
7)電阻材質：不銹鋼
8)長期允許電流電流（A）：0.5A
9)要求能夠承受長期中性點不大于5%的電壓偏移。
10)電阻器應能夠耐受規定的故障電流10秒鐘，其表面溫升不超過其規定值。電阻器應能連續通過至少5%的額定故障電流，其表面溫升不超過其規定值。
11)冷卻方式：自然冷卻
12)柜體顏色：RAL7035
13)銘牌：不銹鋼材質
14)電阻器中的電阻元件確保在工作溫度范圍內的電氣和機械的溫度可靠。
15)電阻器對外連接的端子與發熱電流相適應，銅制引線應具有足夠的機械強度。所有不帶電的金屬部件均會有效地接到柜體的保護接地母線上。

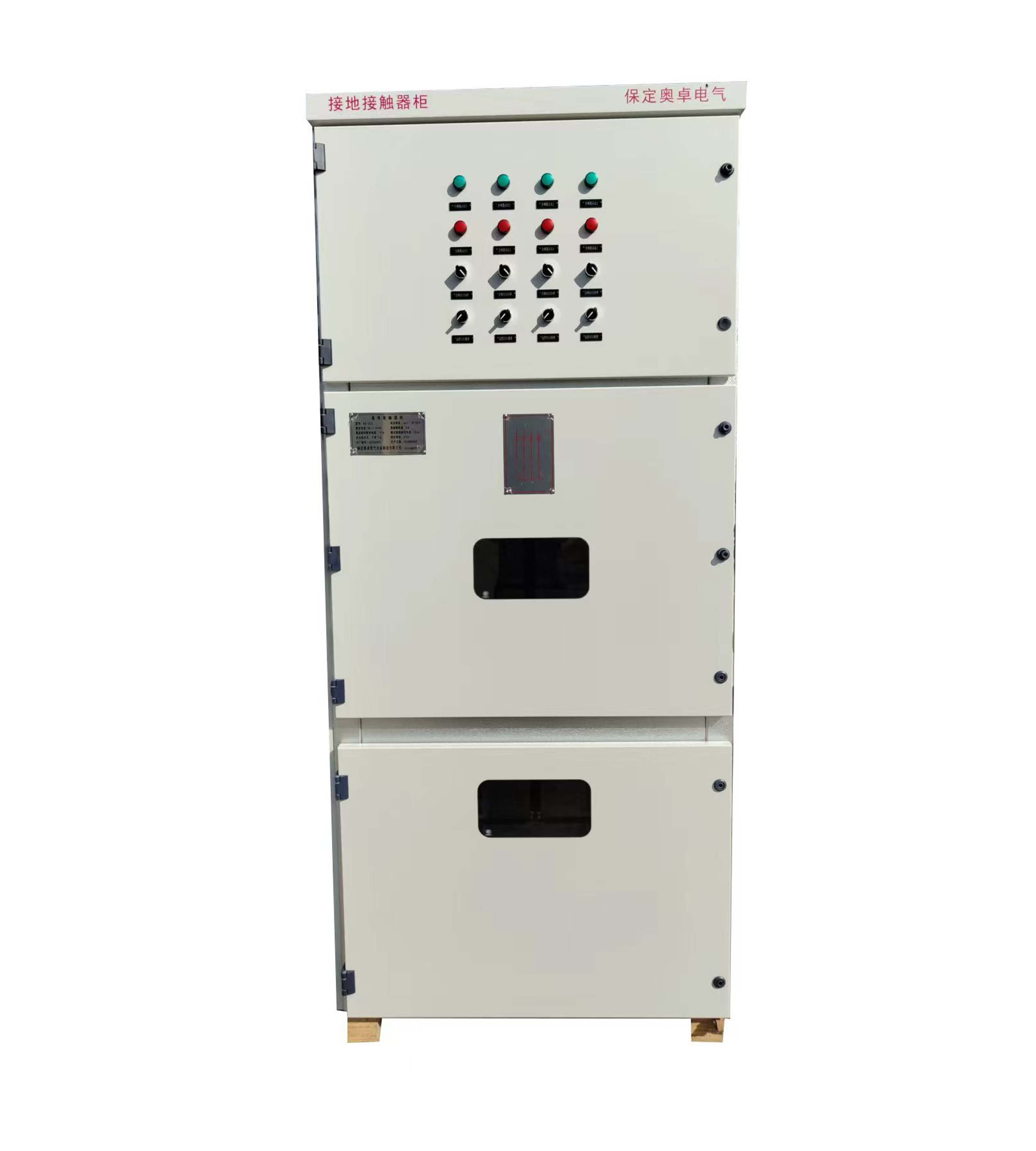

本項目機組接地電阻柜采用1對4控制，兩臺柜設置，包括1套接地電阻+4套接地接觸器。其相關技術要求如附圖所示。
