開關柜智能操控裝置AZ-KGC320

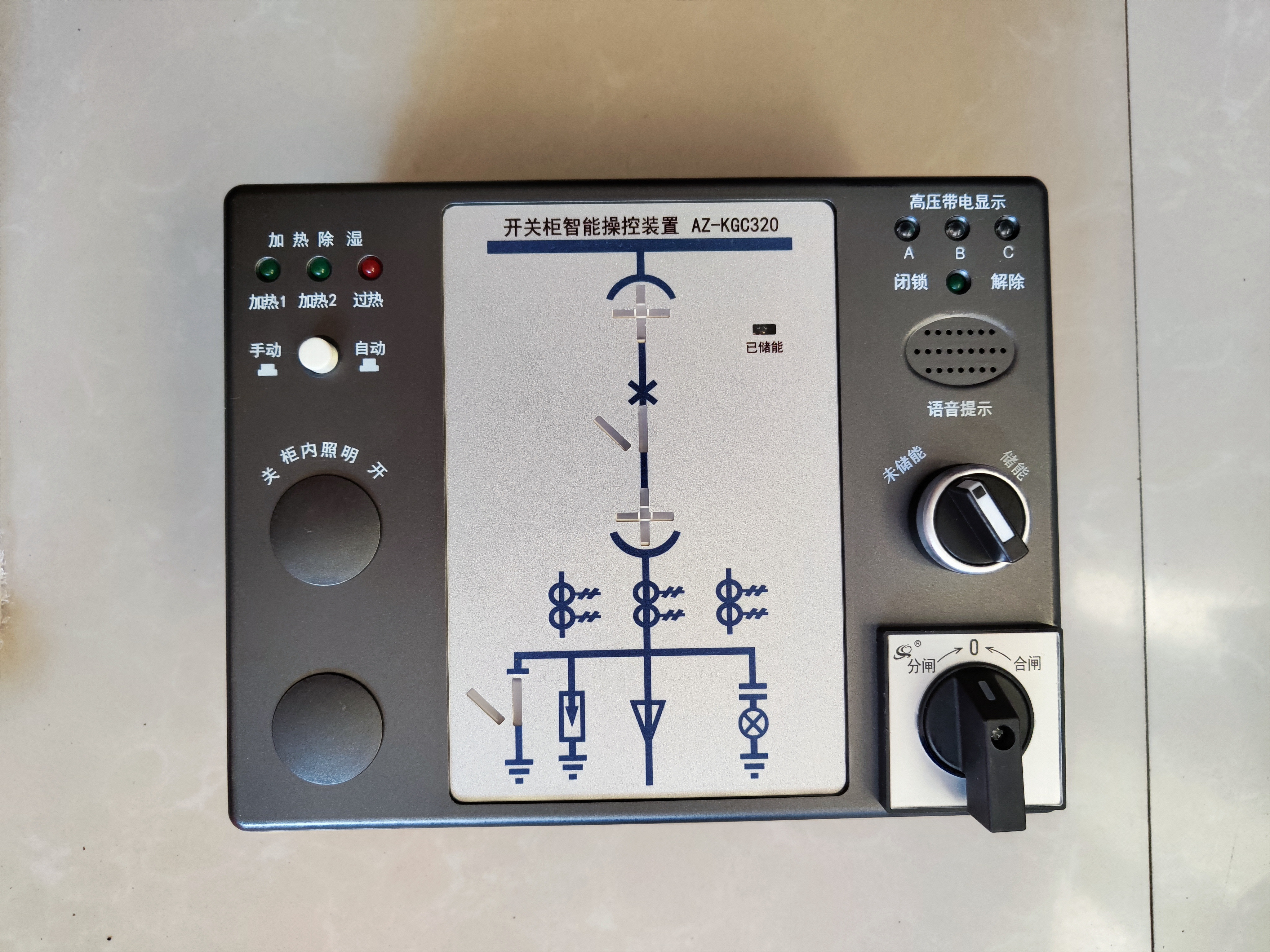

一、產品概述
AZ-KGC320是一款全新概念的開關柜智能操控裝置，其功能強大，適用于3-35KV戶內的中置柜、手車柜、固定柜、環網柜等多種開關
柜。本產品采用單片機智能化控制，可判斷并顯示開關分合狀態、開關手車位置，對誤操作作出語音警告提示。它可以實時采集柜內的溫度和濕度，并自動調節柜內溫濕度環境。本產品還可提示用戶高壓是否帶電，并根據情況實施電磁鎖工作狀態。本產品的RS485通訊接口可使裝置與變電站其它設備組成實顯
的微機防誤監控系統。本產品采用獨特的抗干擾設計和工業級的電子元件制造，抗干擾能力強，可靠性高。公司除擁有以上系列標準配置產品以外，還可根據用戶要求，為用戶量身定做不同功能組合產品，適應用戶的多樣化需求。
二、技術指標
1、工作電壓:裝置供電:AC/DC220V士10% 50HZ。
負載供電:AC220V士10% 50HZ。
2、電壓回路功耗:≤15VA。
3、抗電強度:外殼與端子間≥AC2000V。
4、絕緣性能:外殼與端子間≥100M0。
5、通訊:RS485 波特率4800。
6、溫濕度控制范圍:溫度0°C-99°C 濕度O%RH-95%RH。
7、測量精度:溫度士1°C 濕度士3%RH。
(1)斷路器狀態顯示:
合閘時，合閘觸點閉合，紅色模擬條亮。
(2)手車位置顯示:
分閘時，分閘觸點閉合，綠色模擬條亮。
工作位置觸點閉合時，紅色垂直模擬條亮。
(3)接地刀位置指示:
試驗位置觸點閉合時，綠色水平模擬條亮。
觸點閉合，紅色模擬條亮，表示接地合閘。
(4)儲能狀態指示:
觸點斷開，綠色模擬條亮，表示接地斷開。
觸點閉合，紅色燈亮，表示已儲能。
注:失電狀態下所有的發光指示均不亮，以上接點信號均來自
斷路器的輔助接點。(5)高壓帶電指示
LED啟動電壓(KV):母線電壓X0.15-0.65。
閉鎖啟控電壓(KV):母線電壓X0.65。3.3溫濕度及控制功能:傳感器路數:兩路濕度+兩路溫度或一路濕度+一路溫度。邏輯關系:當環境溫度低于溫度下限值10度時，啟動負載，高于設定的溫度上限值20度停止;當環境濕度值大于濕度上限定值85%時，啟動負載，小于濕度下限定值60%時停止;當環境溫度高于過熱溫度定值50度時，停止所有負載輸出，并有過熱報警輸出(為無源接點)。3.4狀態功能:
該開關柜智能操控裝置，可監測、顯示一次模擬圖，如斷路器位置狀態、彈簧儲能狀態、接地開關狀態、是否低溫加熱、是否過熱報警等一系列參數。
置根據傳感器溫濕度變化來控制環境溫度。
四 、功能檢測方法
1、開關柜智能操控裝置加電測試:裝置在只接電源情況下，打開裝置背面的電源開關，加熱指示燈亮(插上傳感器后加熱指示燈熄滅);高壓帶電部分閉鎖解除。指示燈亮;一次回路模擬顯示部分接地刀分位綠色指示燈亮;其他顯示和指示燈均不亮。
2、一次回路模擬顯示部分測試:裝置在通電正常后，可以用一根短接帶線，將一端接公共端7，另一端分別接到狀態顯示1-6，觀察對應的一次回路模擬顯示燈是否正常顯示即可。
3、溫濕度控制部分測試:
將配套的溫濕度傳感器和加熱器對應接入裝置，在常溫(環境
溫度>5°C和濕度〈90%RH)情況下測試。
裝置通電溫濕度控制部分:操控裝置的溫濕度傳感器實時采集到的1、2路的實際環境溫度，當人為使傳感器溫度或濕度變化，裝置溫濕度控制部分:裝置加熱、過熱指示燈均不亮，加熱器
無輸出。
測試溫度傳感器，人為(將傳感器放在冰箱里)使傳感器溫度低于溫度下限(5°C)以下，加熱器指示燈亮，加熱器開始加熱:人為(傳感器從冰箱中取出)使傳感器溫度大于溫度上限(15°C)以上，
加熱指示燈滅，加熱器停止加熱:人為(加熱設備加熱傳感器)使傳感器溫度大于40°C以上，過熱指示燈亮，過熱輸出接點閉合。測試濕度傳感器，人為(用加濕器給傳感器加濕)使傳感器濕度大于濕度上限(93%RH)以上，加熱指示燈亮，加熱器開始加熱:人為(停止給傳感器加濕)使傳感器濕度小于濕度下限(85%RH)以下，加熱指示燈熄滅，加熱器停止加熱。
4、高壓帶電指示部分測試:
(1)裝置高壓帶電指示部分端子從帶電傳感器上接入測試時，當耐壓測試儀輸入高壓達到額定相電壓的65%以上時，高壓帶電全部或?qū)?yīng)相紅色指示燈亮，閉鎖、解除綠色指示燈不亮，電磁閉鎖輸出斷開，電磁鎖斷電。
(2)裝置高壓帶電指示部分端子從AC220V調壓器輸出接入逐相測試時，當輸入電壓達到高壓帶電起輝電壓(輸入電壓不能過高，否則會造成裝置損壞)時，高壓帶電對應相紅色指示燈亮，閉鎖解除綠
色指示燈不亮，電磁閉鎖輸出斷開，電磁閉鎖斷電。
5、操作開關測試:
對照操作開關的接點圖，用萬用表測量開關通斷即可。
