變壓器中性點接地電阻柜是電力系統中的一種重要設備，主要用于連接變壓器中性點（通常是星形連接的中性點）到大地，并通過電阻限制接地故障電流。這種設備在提高系統穩定性、防止過電壓和減少設備損壞方面發揮著關鍵作用。以下我將從多個方面逐步解釋其原理、作用和應用。

1. 基本概念和作用

• 中性點：在變壓器繞組中，星形連接（Y型）的中性點是三相電流的匯合點。在正常運行狀態下，中性點電壓接近零；但在發生單相接地故障時，中性點電位會升高。

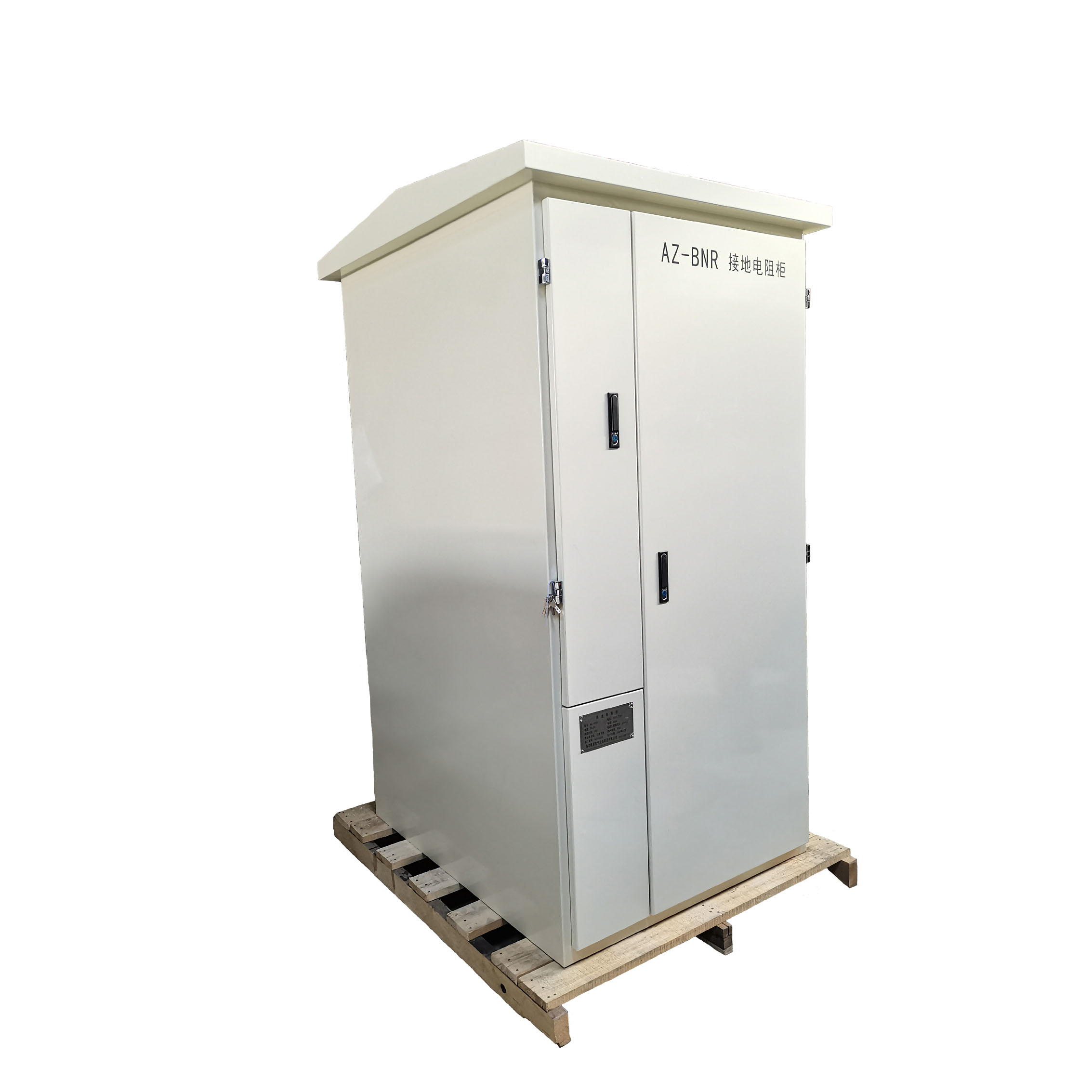

• 接地電阻柜：這是一個包含電阻器的專用柜體，電阻值通常在幾歐姆到幾十歐姆之間，具體取決于系統電壓等級。其核心作用是通過電阻限制故障電流，避免過大的短路電流導致設備損壞或系統崩潰。例如：
  • 限制故障電流，防止電弧接地故障引發火災或爆炸。
  • 降低故障時的過電壓，保護絕緣設備。
  • 提高系統可靠性，允許故障定位和選擇性保護。

2. 工作原理

接地電阻柜的工作原理基于電阻對電流的限流作用。當發生單相接地故障時，故障電流通過中性點電阻流入大地，電阻值R的設計直接影響電流大小。計算公式如下：

設系統線電壓為V（單位：伏特），相電壓為V（單位：伏特），則故障電流I（單位：安培）可表示為：I=V/ / R 或更常用： I=V/√3/ R 其中：

• V=V/√3（對于對稱三相系統）。
• R是中性點接地電阻值（單位：歐姆）。

例如，在10kV系統中，V = 10,000伏特，若設計R = 10歐姆，則故障電流I=10000/√3/10= 577安培。這比直接接地系統的數千安培小得多，從而減少了故障影響。

3. 應用場景

• 電力系統：常用于中壓配電網（如6kV、10kV或35kV系統），特別是在城市供電或工業用戶中，以提高供電連續性和安全性。
• 設計考慮：電阻值$R_n$需根據系統參數計算，確保$I_f$在允許范圍內（通常為幾百安培）。同時，柜體需具備散熱、防腐蝕和監測功能。
• 優勢：相比直接接地系統，電阻接地能減少故障電流峰值，便于故障檢測和隔離；但缺點是可能引入暫態過電壓，需配合過電壓保護裝置。

4. 注意事項

• 安全規范：安裝時需符合國家標準（如IEC或GB標準），確保電阻值精確，避免過熱或絕緣失效。
• 維護：定期檢測電阻值和柜體狀態，防止老化導致性能下降。
• 經濟性：電阻柜成本較低，但需權衡故障電流限制效果與系統響應速度。

總結

變壓器中性點接地電阻柜是電力系統中一種有效的保護裝置，通過合理選擇電阻值$R_n$，能顯著降低接地故障風險。在實際應用中，工程師需結合系統電壓、故障電流要求和環境因素進行設計。
