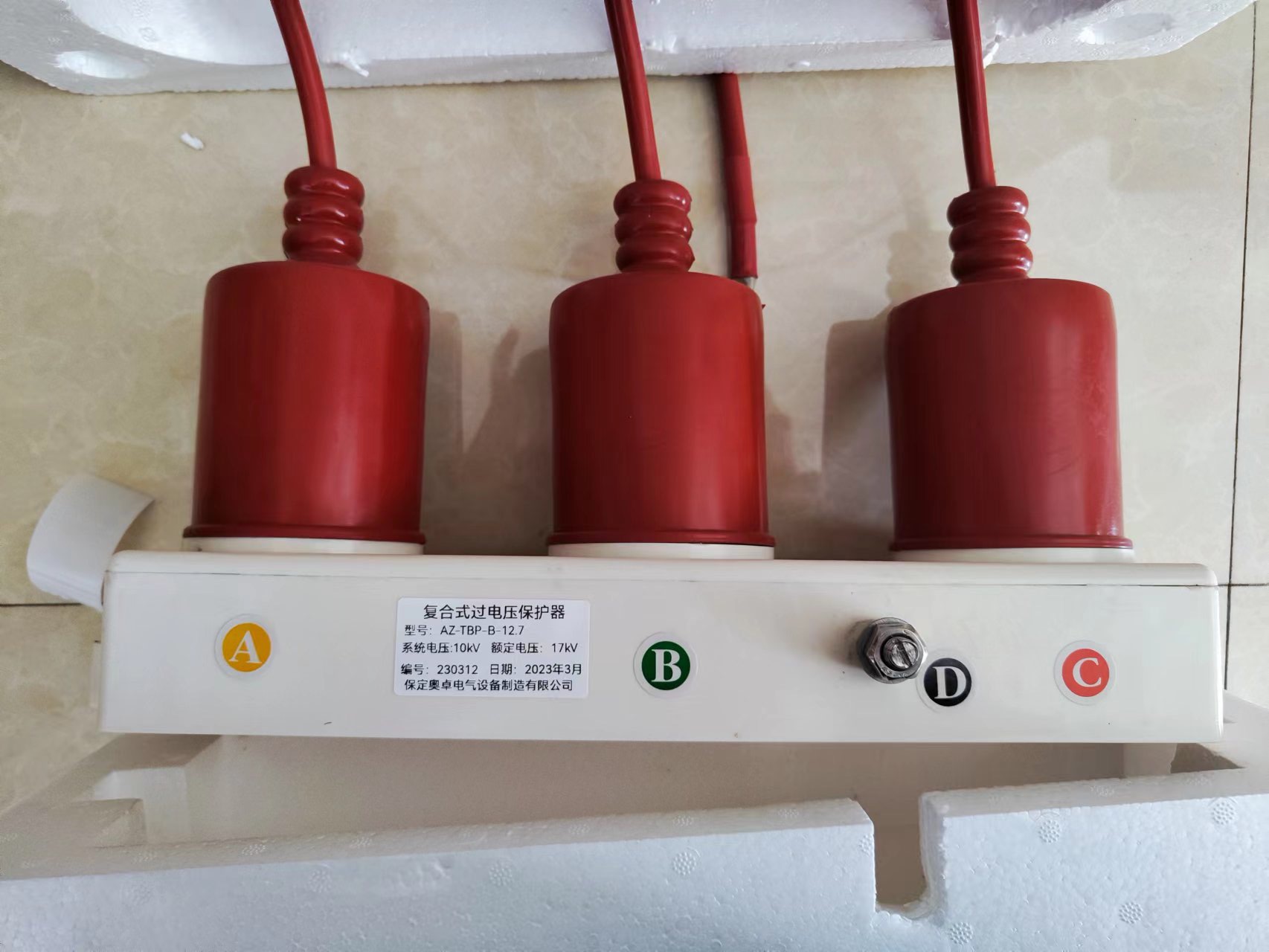

復合式過電壓保護器（又稱三相組合式 / TBP、復合式避雷器），它是 35kV 及以下中壓電網的全能型過電壓防護設備，可同時抑制雷電與操作過電壓（尤其相間 + 相地雙重保護，彌補傳統避雷器短板）。

核心定義與結構

1. 定義：集成氧化鋅閥片，采用三相四星型接線（A、B、C 三相 + 中性點 N 接地），單臺實現 6 個保護通道（3 相地 + 3 相間），專用于 35kV 及以下系統，同時限制雷電、真空開關截流 / 重燃 / 三相開斷等操作過電壓。
2. 核心部件
   • 高性能氧化鋅（ZnO）非線性電阻片：正常高阻、過電壓瞬間低阻鉗位、無續流；
   • 四星型組合結構；
   • 部分型號內置 RC 吸收回路、放電計數器、在線監測模塊；
   • 硅橡膠外套，戶外 / 戶內密封殼體。

工作原理

• 正常運行：氧化鋅閥片高阻，漏電流極小（μA 級），不影響系統；
• 過電壓來襲（雷電 / 操作陡波）：納秒級轉為低阻，將相地、相間電壓鉗位至安全殘壓，能量泄放入地；
• 過電壓消失：自動恢復高阻態，無續流、無截波，不引發接地故障。

關鍵技術優勢

1. 全維度保護：同時防相地 + 相間過電壓（傳統避雷器大多只護相地）；
2. 響應速度快（≤25ns），殘壓低，適合真空開關等高頻操作場景；
3. 無續流、免維護，壽命長；
4. 體積小，安裝便捷，可直接裝入高壓開關柜 / 箱變。

典型技術參數（10kV 系統為例）

適用場景

• 變電站、配電室、高壓開關柜、箱式變電站；
• 電廠、冶金、石化、礦山等中壓電網；
• 電機、變壓器、電抗器等感性負載前端；
• 多雷區、真空開關頻繁操作的配電系統。

選型與安裝要點

1. 按系統額定電壓、最高運行電壓選持續運行電壓 Uc；
2. 按雷區等級、操作過電壓強度選通流容量；
3. 安裝于母線、設備進線側，四星型接線必須保證中性點可靠接地；
4. 戶外型注意防污閃，戶內型固定在柜內絕緣支架上；
5. 定期監測泄漏電流、檢查計數器，異常及時更換。

常用型號

TB--A-7.6、TBP-B-7.6、TBP-A12.7、TBP-B-12.7、TBP-B-42
