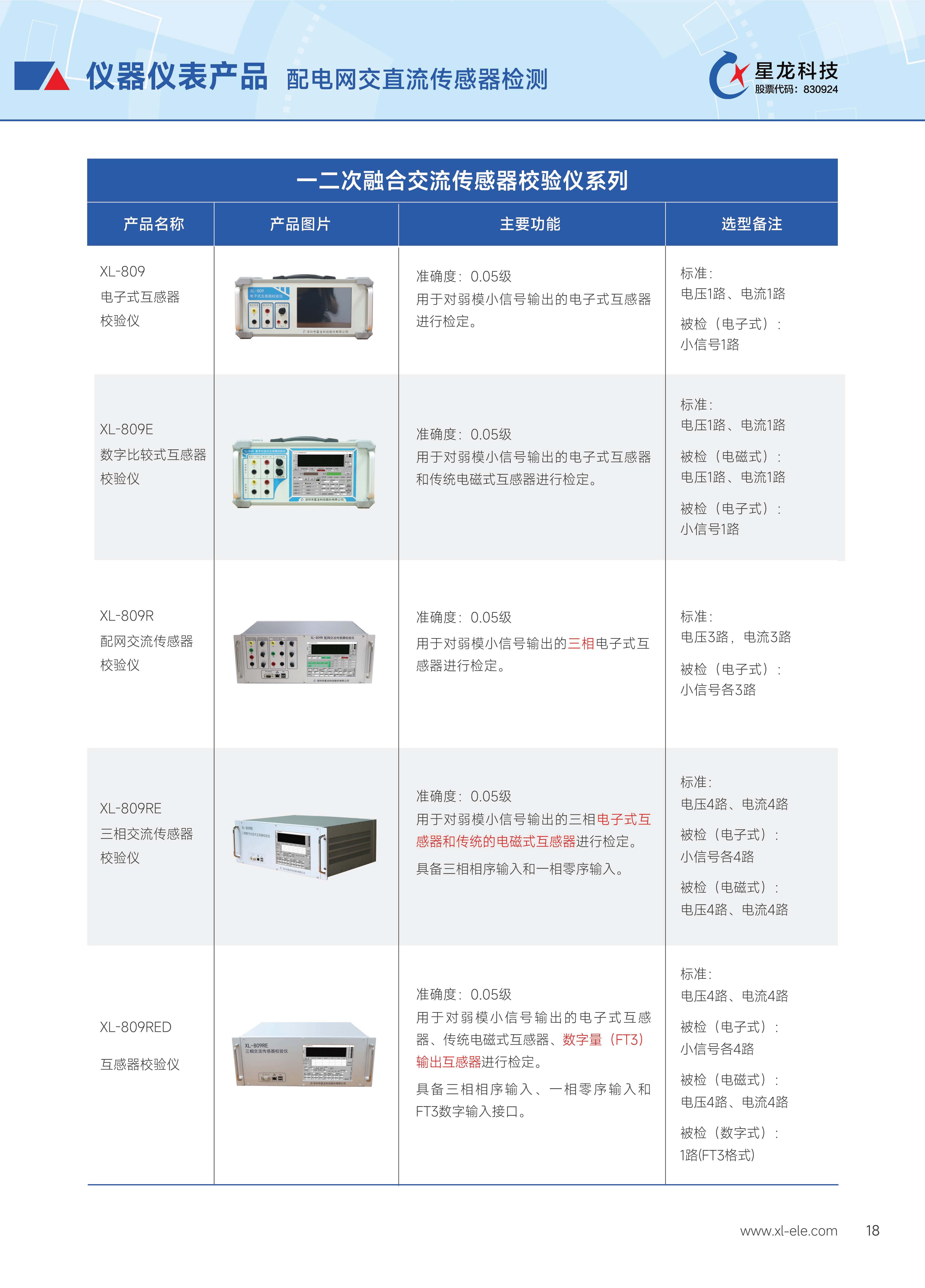

產品介紹
XL-809RED三相數字比較式互感器校驗儀核采用雙CPU架構，功能強大，以24Bit AD芯片和512倍過采樣技術大大擴展了帶寬，提高了測量精度。同時，采用多檔位自動切換和FIR濾波器提高動態范圍和信噪比。使用LabView開發管理軟件，界面美觀，使用方便。電源和采樣輸入采取了大量的電磁兼容措施，能夠適應復雜的現場測試環境。采用便攜式設計方案，方便實驗室和現場檢測。
XL-809RED三相數字比較式互感器校驗儀適用于符合IEC60044-7/8標準小信號輸出的電子式傳感器、傳統的電壓電流互感器的實驗室和現場精度校驗， XL-809RED互感器校驗儀準確度為0.05級，可實現對0.2S及以下等級的電子式、傳統電磁式類型的傳感器的誤差檢定。
主要特點
- 對小信號輸出的電子式互感器、傳統電磁式互感器的比差和角差的校驗；
- 能顯示當前一次電壓、電流、頻率等相關信息，便于綜合評估被校參數；
- 系統參考的協議包括IEC60044-7/8、JJG313-2010、JJG314-2010、GB20840.7/8-2007；
- 能實時顯示被校傳感器的輸出波形，以及相關參數并自動保存校驗數據；
- 方便檢定點誤差記錄，點擊報表生成即可將記錄的誤差數據保存，方便存檔或進行誤差分析；
- 便攜式設計，體積小重量輕，方便檢測工作，同時支持觸摸屏和鍵盤輸入，提供良好的易用性；
- 本產品適應性、擴展性強，支持后續的升級；
- 被檢小信號輸入范圍為0～8V，被檢零序小信號電壓輸入范圍為0～20V。
技術指標
| 1.適用范圍 | |
| 使用范圍 | 適用于0.2S級及以下等級單、三相電子式，電磁式互感器的校驗。 |
| 2.標準電壓輸入通道 | |
| 電壓測量檔位 | 100V、200V |
| 電壓測量準確度 | (20～240V) 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 20V) |
| 輸入阻抗 | 260kΩ(100V)，520kΩ(200V) |
| 3.標準電流輸入通道 | |
| 電流測量檔位 | 200mA、1A、 5A、10A |
| 精確測量范圍 | 50mA ～ 10A 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 10mA) |
| 輸入阻抗 | 小于0.3Ω@>200mA、小于0.2Ω@>5A |
| 4.被檢電子式輸入通道（電子式電壓互感器） | |
| 小信號電壓輸入范圍 | 相序: 0～8.0V(100mV、500mV、2V、8V) |
| 零序: 0～20V(100mV、500mV、2V、20V) | |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 輸入阻抗 | 500MΩ@0.6nF |
| 5.被檢電子式輸入通道（電子式電流互感器） | |
| 小信號電壓輸入范圍 | 相序: 0～8.0V(50mV、200mV、1.25V、8V) |
| 零序: 0～8.0V(50mV、200mV、1.25V、8V) | |
| 比差 | 0.05%RD |
| 角差 | 2′(> 22.5mV) |
| 輸入阻抗 | 500MΩ@0.6nF |
| 6.被檢電磁式輸入通道（電磁式互感器） | |
| 電壓互感器輸入范圍 | 0～240V |
| 比差 | 0.05%RD |
| 角差 | 2′(> 20V) |
| 電流互感器輸入范圍 | 0～10A |
| 精確測量范圍 | 50mA～10A 0.05%RD |
| 比差 | 0.05%RD |
| 角差 | 2′(> 10mA) |
| 7.被檢數字式互感器（ADMU數字化模塊） | |
| 通信接口 | 符合 EIA RS485標準；傳輸速度為5Mbit/s 采用曼徹斯特編碼，同時具備 FT3光電轉換模塊，也可支持光FT3輸入。 |
| 數字量傳輸協議 | 符合 GB/T20840.8《互感器 第 8 部分：電子式電流互感器》標準，即標準FT3格式 |
| 采樣頻率 | 8kHz |
| 電壓數字量標稱值 | 相電壓：11585，零序電壓：11585/3 |
| 電流數字標稱值 | 相電流：11585(測量),零序電流：11585/5 |
| 比差 | 0.05%RD |
| 角差 | 2′ |
| 8.頻率測量 | |
| 頻率測量范圍 | 45Hz～55Hz |
| 頻率測量分辨率 | 0.001Hz |
| 頻率測量準確度 | 0.002Hz |
| 9.其它指標 | |
| 工作電源電壓范圍 | AC 220V±5% 50Hz |
| 功耗 | 約30VA |
| 預熱時間 | ＜15分鐘 |
| 工作溫度 | 0℃～50℃ |
| 相對濕度 | ≤85% 無腐蝕性氣體 |
| 尺寸（長×寬×高） | 365mm×482mm×177mm |
| 整機重量 | 11kg |
