產品介紹

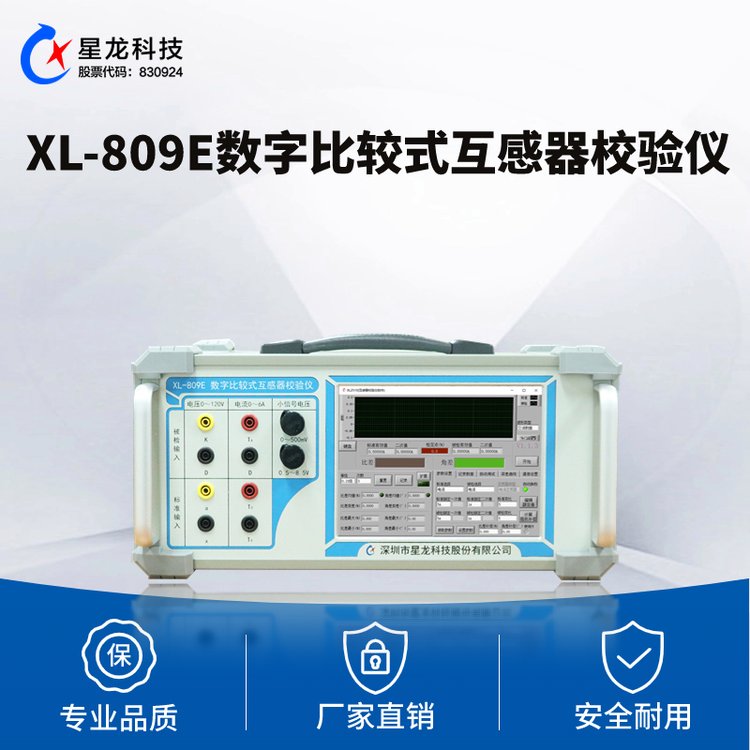

XL-809E數字比較式互感器校驗儀是針對配網一二次融合互感器校驗領域研發的互感器校驗儀，標準和被檢均具備多種輸入信號類型，不限于校驗二次小信號互感器，也能夠校驗傳統電磁式互感器，校驗項目包括：比值差、相位差、延時、極性等。
主要功能
- 可以測試 0.2 級及以下等級的小模擬量輸出電子式電壓互感器。
- 可以測試 0.2 級及以下等級的小模擬量輸出電子式電流互感器。
- 按《JJG1189.3-2022 測量用互感器 第 3 部分：電力電流互感器》規范，采用模擬比較法（測差法）和數字比較法（直測法）檢定傳統電流互感器。
- 按《JJG1189.4-2022 測量用互感器 第 4 部分：電力電壓互感器檢定規程》規范，采用模擬比較法（測差法）和數字比較法（直測法）檢定傳統電壓互感器。
- 模擬比較法（測差法）支持極坐標模式和直角坐標模式。
- 支持單次諧波或混合波形下諧波的比差和角差檢定。
- 提供二次通信協議，支持各類互感器校驗系統集成。
主要特點
- 使用傳統互感器校驗裝置（BHE 型）和Agilent 3458A 數字多用表實現量值 傳遞；
- 采用 24Bit AD 芯片和 512 倍過采樣，極大擴展帶寬和提高精度；
- 采用多檔位自動切換和 FIR 濾波器提高動態范圍和降低信噪比；
- 自定義測試方案，可實現半自動測試，當升壓/升流時到達方案中有定義的點，會自動記錄數據并判斷是否合格；
- 實時顯示波形、頻率等數據便于綜合分析互感器性能；
- 帶有工控機，800*600 觸摸屏，方便操作；
- 配有功能強大，操作簡便的操作軟件，可運行于工控機或筆記本電腦；
- 可統計比值差及相位差的均值、變差、極值、多次誤差等數據，可對互感器的穩定性及線性進行全面檢定。
技術指標
| 1. 準確度 | |
| 準確度等級 | 0.05級 |
| 頻率測量范圍 | 45Hz~65Hz |
| 諧波準確度 | 比差：0.1%Uh或0.1%Ih（Uh為諧波值，諧波含有率≥5%） |
| 角差：2′×諧波次數(2-21次) | |
| 2. 標準電壓 | |
| 輸入范圍 | 0~120V AC |
| 準確測量范圍 | 20V~120V：0.05%RD，2′ |
| 3. 標準電流 | |
| 輸入范圍 | 0~10A AC |
| 準確測量范圍 | 50mA~10A：0.05%RD，2′ |
| 10mA~50mA：0.1%RD，5′ | |
| 4. 被檢電壓(電磁式)、被檢電壓(電子式) | |
| 輸入范圍 | 0~120V AC |
| 準確測量范圍 | 50mV~120V：0.05%RD，2′ |
| 10mV~50mV：0.1%RD，5′ | |
| 2.25mV~10mV：0.2%RD，10′ | |
| 5.被檢電流(電磁式) | |
| 輸入范圍 | 0~10A AC |
| 準確測量范圍 | 50mA~10A：0.05%RD，2′ |
| 10mA~50mA：0.1%RD，5′ | |
| 6.其他 | |
| 顯示 | TFT液晶分辨率800*600 |
| 操作 | 觸控操作同時支持USB鼠標、鍵盤操作 |
| 410mm×196mm×333mm（長×高×寬） | |
| 整機重量 | 約8.5kg |
| 供電電壓 | AC 220V±10% ，50Hz |
| -10℃~55℃ | |
| 最大相對濕度 | < 85% |
