36V高耐壓/峰值電流可達2.5A/多細分操控/雙H橋驅動芯片-SS8918T，適用于3D打印、激光打印、紡織機械等領域

型號： SS8918T-雙H橋驅動芯片
品牌： Leadpoweric(深圳率能半導體有限公司)

--- 產品參數 ---

  • 工作溫度 ℃
  • 封裝
  • 電動機類型
  • 最大工作電源電壓 V

--- 產品詳情 ---

SS8918T-雙H橋驅動芯片

 SS8918T可為打印機、掃描儀以及其它自動化設備應用提供集成型電機驅動器解決方案。該IC具有兩個H橋驅動器，以及用于控制步進電機的多細分邏輯，選擇不同細分邏輯后只需要單通道PWM波便可以控制步進電機進行不同細分轉動。每個輸出驅動模塊都包含被配置為全H橋的N通道功率MOSFET 用以驅動電機繞組。

SS8918T的每個輸出驅動模塊都包含被配置為全H橋的N通道功率MOSFET，用以驅動電機繞組。一個簡單的步進/方向接口可輕松連接到控制器電路。引腳支持按全步進、半步進、四分之一步進或八分之一步進模式配置電機。且衰退模式和脈寬調制(PWM) 關閉時間均可編程。

SS8918T采用帶散熱片的ETSSOP28封裝。能有效改善散熱性能，且是無鉛產品，符合RoHS標準。

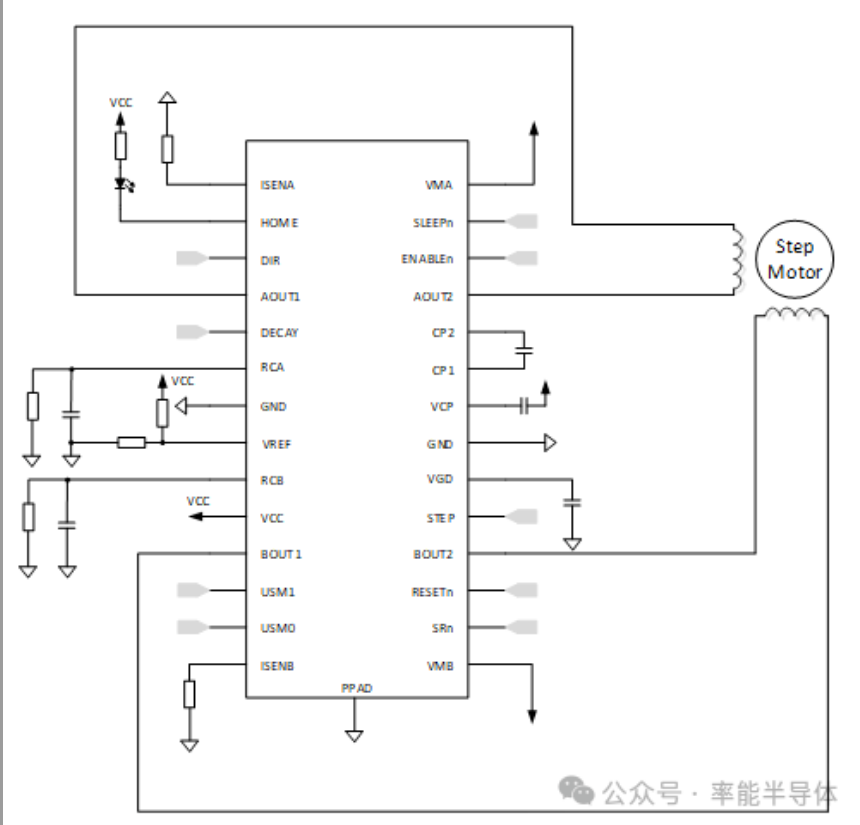

應用原理圖





功能特色

1.工作電壓：8.2-36V

2.工作電流：1.75-2.5A

3.控制接口：uStep

4.Rds（HS+LS）為0.31Ω

5. 脈寬調制（PWM）微步進電機驅動器：內置微步進分度器；每繞阻高達2.5A電流；微步進分度器提供高達1/8步長運行

6.可編程混合衰退、消隱和關閉時間

7.帶散熱片的表面貼裝封裝





保護機制



框圖

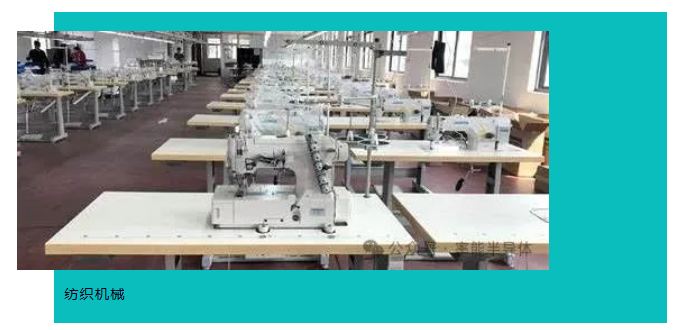

應用實例
