SS6953T-直流有刷電機驅動芯片

SS6953T是一款刷式直流電機驅動器，適用于打印機、電器，工業設備及其他機電一體化電機。

SS6953T的兩路輸入邏輯控制H橋驅動器，該驅動器由四個N溝通金屬氧化物半導體場效應管，輸出3.6A的電流峰值雙向控制電機，利用電流衰減模式，可通過對輸入進行脈寬調制來控制電機轉速。

SS6953T具有集成電流調節功能，該功能基于模擬 輸入VREF以及ISEN引腳的電壓（與流經外部感測 電阻的電機電流成正比）, 該器件能夠?qū)㈦娏飨拗圃谀骋灰阎?，這可顯著降低系統功耗要求，并且無需大容量電容來維持穩定電壓，尤其是在電機啟動和停轉時。

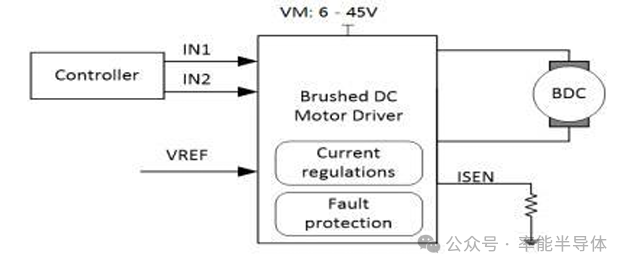

應用原理圖

功能特色

1.獨立的H橋驅動

2.電壓范圍：6-45V

3.峰值電流驅動能力：3.6A

4.集成電流調節功能

5.低功耗休眠模式

6. PWM（脈寬調制）控制接口

7.底部散熱盤ESOP8封裝

引腳示意圖

保護機制

01

VM欠壓保護（UVLO）

只要VM引腳的電壓跌落至欠壓保護的閾值,H橋的所有N-MOS將關閉，直到VM 電壓上升超過UVLO 的閾值，器件恢復工作

02

過流保護（OCP）

如果輸出電流值超過OCP 的閾值-Iocp，且其時間長于Tocp, H 橋的所有 N-MOS將關閉。經過恢復時間Tretry 后，H 橋會根據輸入信號的的狀態來重新使能工作。如果過流故障信號仍出現，則同樣的循環保護及恢復; 如無故障則器件正常運行。

03

熱關斷機制（TSD）

如果晶圓的溫度超過芯片的安全極限，整個功率輸出的H橋會被關斷，當晶圓溫度降至安全值，芯片自 恢復運行。

框圖
