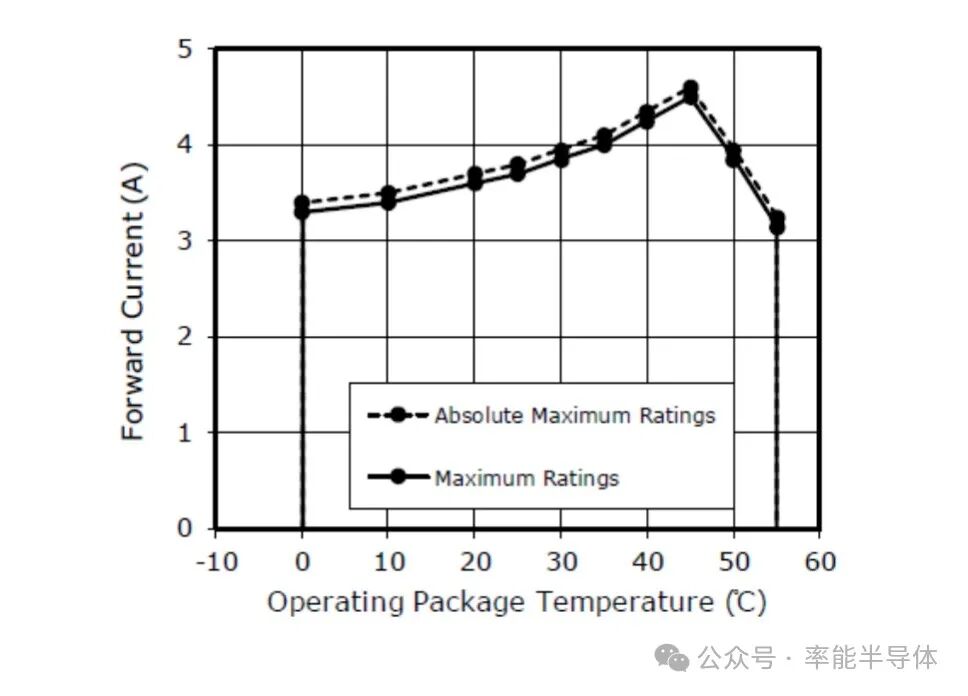

隨著激光產品的廣泛應用，其小尺寸，高光效的優點。對恒流驅動的設計也帶來了很大的挑戰。激光光源有LED半導體的恒流特性，但其對PWM duty的開關峰值電流又特別的敏感而脆弱；但由于激光占據了產品的很大比重的成本，因而對激光的壽命提出了苛刻的要求，而影響激光光源最大的壽命問題，大部分是在于PWM調光過程中，輸出端產生的浪涌電流無法正常抑制，浪涌電流超過了激光要求的最大工作電流值，導致激光壽命加快衰減，對輸出端的電流進行峰值控制是一種比較可靠的解決方法。日亞激光紅光特性圖

在激光投影儀應用上，對于LD激光光源，為了達到最大的電流利用率，設計應用上要求對電源輸出紋波小，并要求調光控制分辨率更高，常規IC在高刷新率的調光條件下，占空比低于1%以下，便會出現失調，高刷新率的調光設計便尤為明顯，常規的IC 一般只提供了一組PWM調光控制，PWM的響應，會直接影響IC的SW控制狀態，導致出現較高的開關尖峰，這在驅動LD的狀態下是絕對不允許的。因此低開關尖峰的調光控制是恒流電源設計的核心。

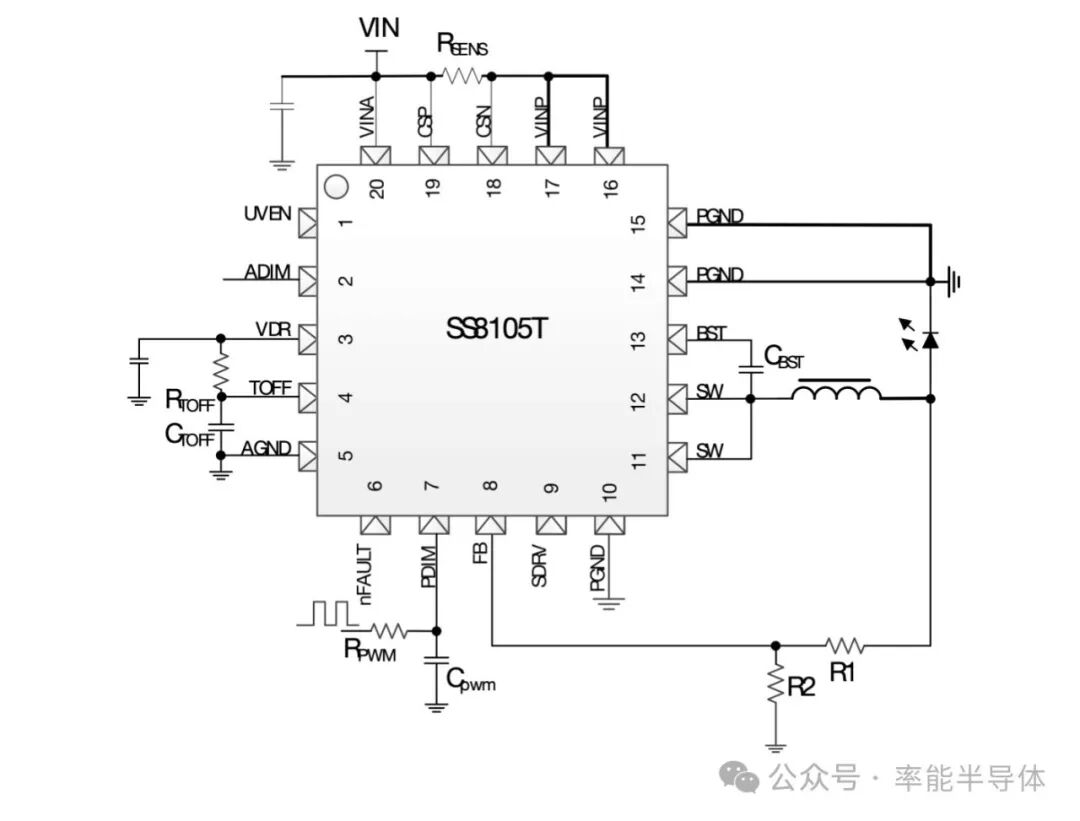

對于以上激光的固有特性，我們定義了一款QFN20 5*5mm封裝的全新產品，通過高邊峰值及多重OCP保護，有效地對PWM調光引起的瞬間電流浪涌得到有效控制，從而實現對激光光源的保護；并且在調光特性上做了很多設計優化，已實現低在0.1%的條件下可實現調光操作，能達到0.01%步進調光處理，解決了激光在壽命及深度調光特性的優化處理，深度配合激光舞臺光源及投影光源設計的應用場景。

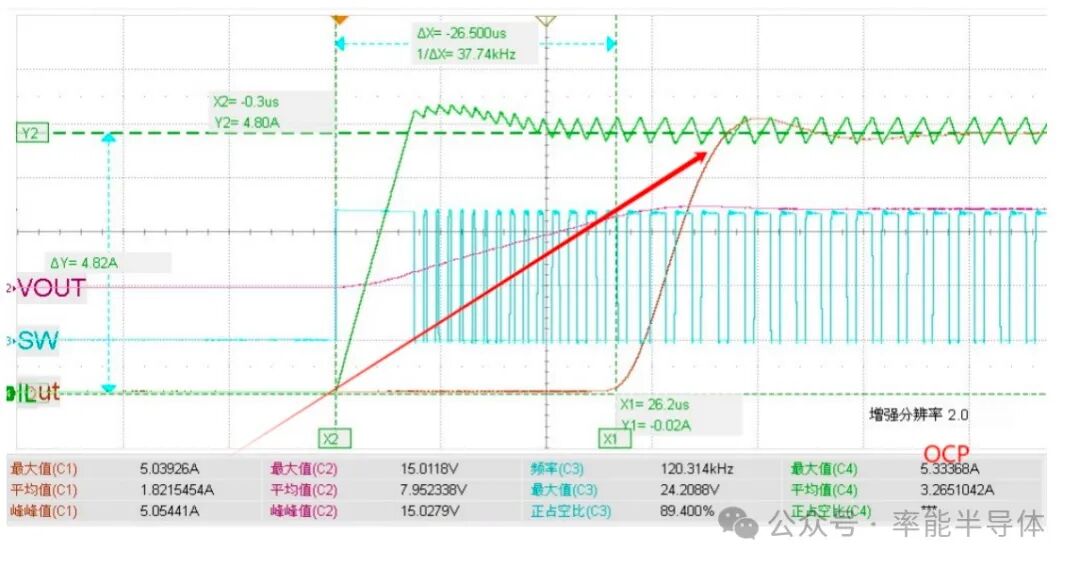

PWM Duty調光狀態下的振鈴

SS8105 針對設計可以把紋波電流控制在2%以內，由于IC采用峰值采樣控制技術，控制更低的紋波能有效的提高輸出均值的電流，把LD的光利用率發揮最大效能，提高光機整機的輸出光通量。

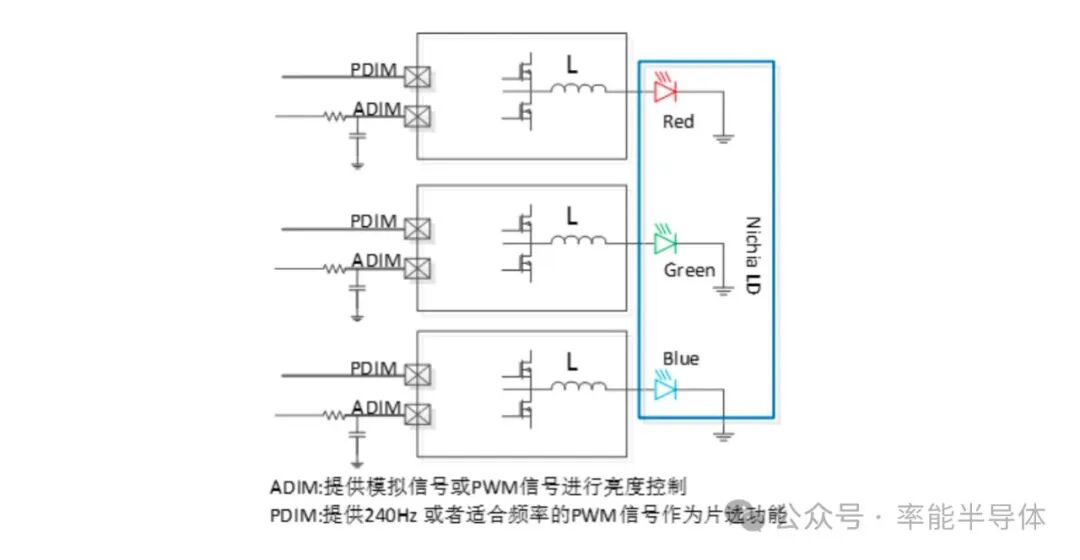

SS8105 分別提供了一組常態高刷新率的PWM控制端口以及一組模擬信號的控制端口，完全滿足在激光器上的設計應用。

01

模擬端口 ADIM

通過直流電壓信號或者DAC轉換信號通過內部比較器對采樣端的Vsense進行調控管理，對峰值電流調整，實現對LED進行調光控制；并能有效的抑制輸出的峰值電流變化，對光源的工作最大電流進行有效控制，達到保護昂貴的光源目的；此端口也可以接收來自MCU提供的任意刷新頻率的PWM信號可以通過一階RC濾波對峰值電流進行5%-100% 電流控制。

02

數字端口 PDIM

可以提供正常10Hz-150KHz刷新頻率（可以更高，然而響應時間隨著刷新頻率增加而增加）的調光信號，可以實現0.03%-100%的輸出亮度調控，解析度0.01%以上，對于投影儀的同步刷新率而言，可輕松配合系統實現4KHz畫質輸出

SS8105可以實現150W輸出功率設計，滿足目前大部分激光產品的應用場景設計

SS8105特性

拓?fù)浣Y(jié)構：同步整流

電壓范圍： 6.5-40V

典型恒定電流：5A

最大恒定電流：8A

電流采樣方式：輸入高邊峰值采樣

驅動負載： 共陰極

頻率控制： 可設置

保護：輸入過流，輸出過流，開路保護，過溫保護

調光：數/模雙通道調光模式

封裝：QFN20 5*5mm

應用：投影儀、激光照明、激光測距等等
