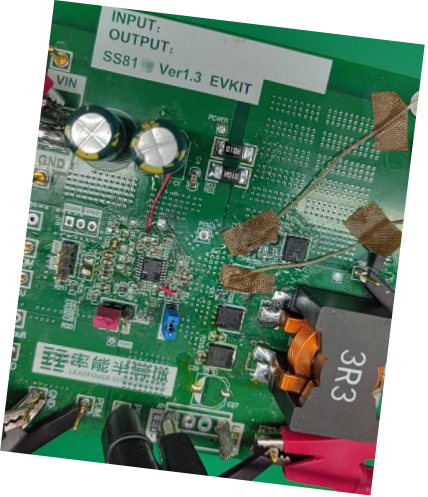

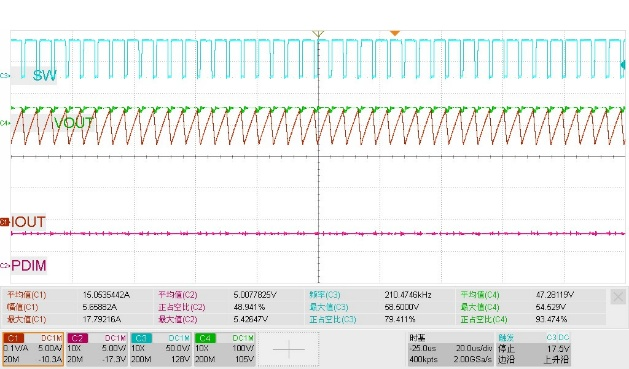

下面案例設計應用功率在700W左右，同步整流管使用4顆耐壓100V功率MOSFET，IC 工作頻率為客戶定制在210K左右，實際應用可以利用Toff 引腳的阻容參數對頻率進行調整，以便符合實際的應用需求 ，輸入58V工作電壓，負載驅動一組44V15A 光源，由于無輸出濾波電容，必然帶來的是輸出電流紋波較大，對于LED光源，要達到很好的調光效果，無濾波電容是優先選擇。但是，利用IC內置的反相器對外置并聯MOS進行高分辨率控制，PDIM腳與SDRV形成高速反向驅動控制邏輯信號，IC本身的高速響應時間，有效保證在舞臺應用上高灰階設計的需求。

當然，IC 出來能處理PWM 高速調光模式外，還有模擬端電壓控制電流的模式，能在一些特定環境下進行雙模式混合調光，也可以利用UVEN功能對IC進行徹底休眠模式，實現uA級的休眠狀態；也有遠程信號反饋功能，通過MCU 了解光源的工作狀態等等額外的功能方式，在調光過程中，為設計的需求進行配套服務。

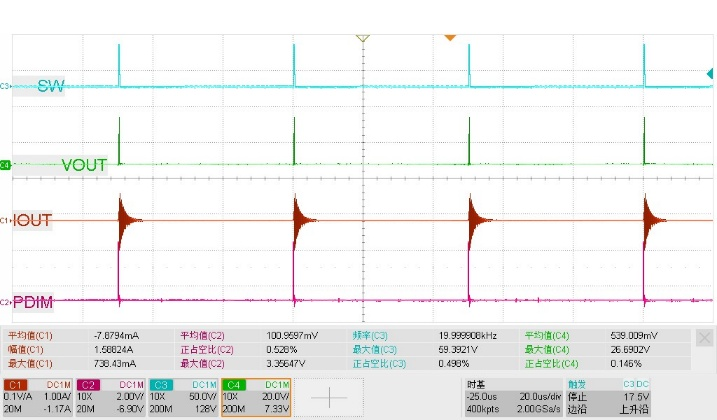

低灰度調光通過物理調光器控制，PWM調制頻率為20K的測試數據，以下為占空比0.8%的啟動電流，光源處于低微亮模式

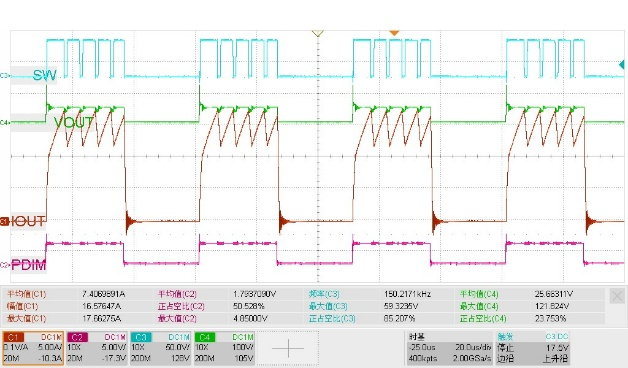

當Duty=50%時，調光波形的每個周期相對處于穩定狀態

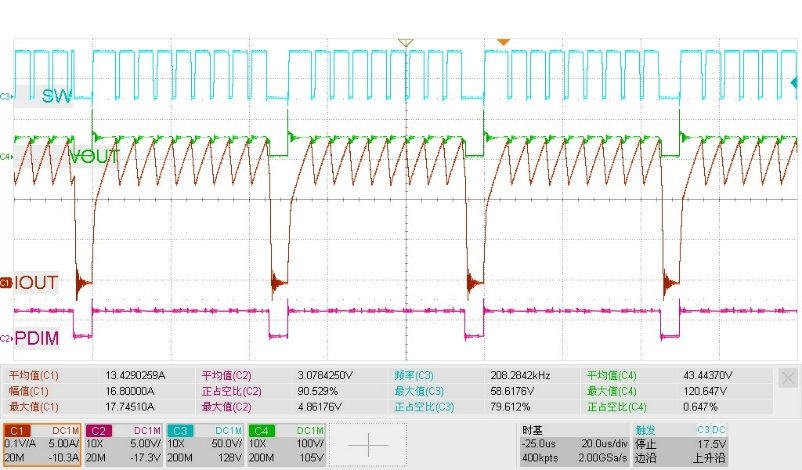

當Duty=90%時的調光波形

最后分享設計的大致原理圖（簡化了兩對功率MOS的設計模型）

這是一個比較典型的應用案例，旨在為對調光功能有強烈需求欲望的產品提供一款有特點的IC及解決方案，協助工程師能盡快完成高性能的產品定型及應用。

SS8102特性：

?拓?fù)浣Y(jié)構：同步整流

?電壓范圍：6.5-65V

?最大恒定電流：20A

?電流采樣方式：輸入高邊峰值采樣

?驅動負載：共陰極

?頻率控制：可設置

?保護：輸入過流，輸出過流，開路保護，過溫保護

?調光：數/模雙通道調光模式

?封裝：eTssop16

?應用：舞臺燈光，工業照明，船舶照明，航空照明等等
