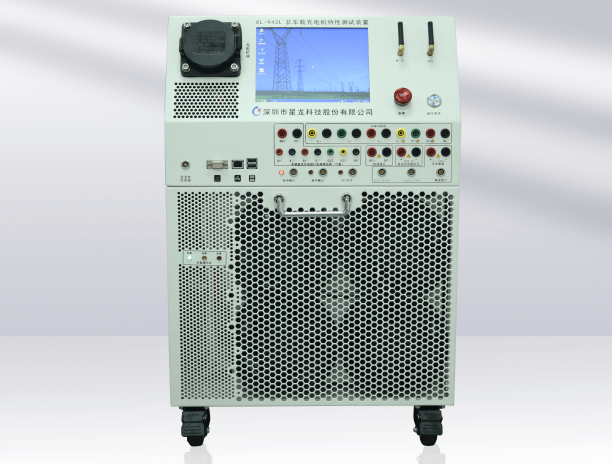

充電樁性能檢測儀XL-942L非車載充電機特性測試裝置
型號:
XL-942L
XL-942L非車載充電機特性測試裝置滿足計量檢定、互操作性檢測、協議一致性檢測的測試需求。互操作性檢測過程,波形與報文實時圖形化顯示,工作狀態一目了然。設備通過網線連接到路由器,數據可無線傳輸,可通過平板電腦等無線設備實現遠程控制。
《JJG 1149-2022電動汽車非車載充電機檢定規程》
序號 | 測試項目 | 對應章節 | 備注 |
1 | 外觀及功能檢查 | 7.3.2.1 |
|
2 | 工作誤差 | 7.3.2.2 |
|
3 | 時鐘時刻誤差 | 7.3.2.3 |
|
表1. 《GB/T 34657.1-2017》傳導充電互操作性測試項目 | ||||
序號 | 測試項目 | 標準條款 | 備注 | |
1 | D0.0001充電模式和連接方式檢查 | 6.1 | ||
2 | D0.1001 連接確認測試 | 6.3.2.1 | ||
3 | D0.2001 自檢階段測試 | 6.3.2.2 | ||
4 | D0.3001 充電準備就緒測試 | 6.3.2.3 | ||
5 | D0.4001 充電階段測試 | 6.3.2.4 | ||
6 | D0.5001 正常充電結束測試 | 6.3.2.5 | ||
7 | D0.6001 充電連接控制時序測試 | 6.3.3 | ||
8 | D0.4501 通信中斷測試 | 6.3.4.1 | ||
9 | D0.4502 開關S斷開測試 | 6.3.4.2 | ||
10 | D0.4503 車輛接口斷開測試 | 6.3.4.3 | ||
11 | D0.4504 輸出電壓超過車輛允許值測試 | 6.3.4.4 | ||
12 | D0.2501 絕緣故障測試 | 6.3.4.5 | ||
13 | D0.4505 保護接地導體連續性丟失測試 | 6.3.4.6 | ||
14 | D0.4506 其他充電故障測試 | 6.3.4.7 | ||
15 | D0.4101 輸出電壓控制誤差測試 | 6.3.5.1 | ||
16 | D0.4102 輸出電流控制誤差測試 | 6.3.5.2 | ||
17 | D0.4103 輸出電流調整時間測試 | 6.3.5.3 | ||
18 | D0.5101 輸出電流停止速率測試 | 6.3.5.4 | ||
19 | D0.3101 沖擊電流測試 | 6.3.5.5 | ||
20 | D0.6002 控制導引電壓限值測試 | 6.3.6.1 | ||
表2. 《GB/T 34658-2017》通信協議一致性測試項目 | ||||
序號 | 測試項目 | 測試內容 | 標準條款 | 備注 |
1 | DP.1001 | CHM報文測試 | 7.5.1低壓輔助上電及充電握手階段 | |
2 | DP.1002 | CRM報文測試 | ||
3 | DP.1003 | |||
4 | DN.1001 | |||
5 | DN.1002 | |||
6 | DN.1003 | |||
7 | DN.1004 | |||
8 | DP.2001 | CRM報文測試 | 7.5.2充電參數配置階段 | |
9 | DP.2002 | CML報文測試 | ||
10 | DP.2003 | CRO報文測試 | ||
11 | DN.2001 | |||
12 | DN.2002 | |||
13 | DN.2003 | |||
14 | DN.2004 | |||
15 | DN.2005 | |||
16 | DN.2006 | |||
17 | DN.2007 | |||
18 | DN.2008 | |||
19 | DN.2009 | |||
20 | DN.2010 | |||
21 | DP.3001 | CRO報文測試 | 7.5.3充電階段 | |
22 | DP.3002 | CCS報文測試 | ||
23 | DP.3003 | CST報文測試 | ||
24 | DP.3004 | |||
25 | DP.3005 | |||
26 | DP.3006 | |||
27 | DP.3007 | |||
28 | DN.3001 | |||
29 | DN.3002 | |||
30 | DN.3003 | |||
31 | DN.3004 | |||
32 | DN.3005 | |||
33 | DN.3006 | |||
34 | DN.3007 | |||
35 | DN.3008 | |||
36 | DN.3009 | |||
37 | DN.3010 | |||
38 | DP.4001 | CST報文測試 | 7.5.4充電結束階段 | |
39 | DP.4002 | CSD報文測試 | ||
40 | DN.4001 | |||
41 | DN.4002 | |||
42 | DN.4003 | |||
43 | DN.4004 |
