?? ? ? ?Device文件夾下為用戶具體設備的驅動代碼，此處我們將PT2314的驅動代碼添加進來，放在一個命名為PT2314．C的文件內，主要是對PT2314芯片進行開機初始化以及給出一些音效操作類的接口函數。

?

　　Inc文件夾下主要是一些頭文件，包括全局變量的申請Global．h，字模頭文件Font．h，基于51內核的微控制器頭文件mcu．h，以及各種屏的參數定義等頭文件。

?

　　Kernel文件下主要包含主函數main．c、mcu初始化mcu．c、全局變量初始化實現Global．c、中斷服務函數實現isr.c、調試幫助函數實現Debug．c、MST7lX系列芯片寄存器配置函數mStar．c以及一些常用函數misc．c等。

?

　　msFunc文件下主要是一些功能操作類函數的實現，如按鍵類Keypad．c、紅外遙控類IR．c、IRFunc．c、OSD菜單類 msOSD．c、游戲類Game．c、菜單功能類MenuFunc．c等。

?

　　msLib文件下是一些關于DSP處理器的動態庫文件，對開發者隱蔽，用戶可以不管這些文件。

?

　　Osd文件下包含一些字體和圖片類文件，用戶可以將自己想要的文字(如漢字)、二進制圖標等通過取模軟件取模后，添加到相應的文件當中。

?

　　Project文件下主要是關于KEIL C的工程文件，分64k和128k兩種，一般選擇128k較好。

?

　　Tv是MSTAR專門為模擬電視用戶寫的一些操作函數。

?

　　本系統主要在MST717C外圍擴展了音效處理芯片PT2314。PT2314支持標準的I2C協議，與24LC16共用MST717C的 GPl00與GPI01軟件模擬I2C，MST717C的硬件I2C被用作芯片程序燒寫功能。

　　3．2．2 OSD菜單定制

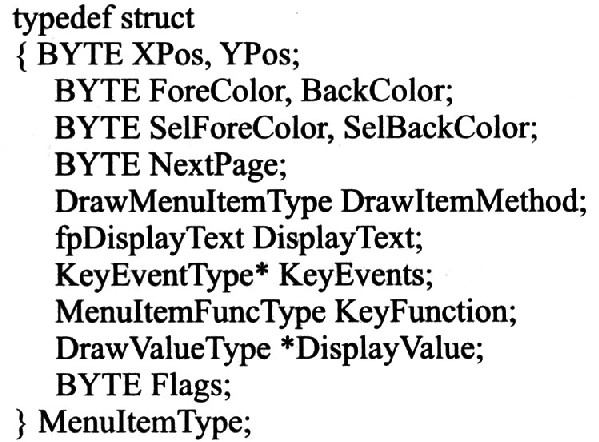

　　Maria提供了一個標準的OSD菜單框架，主要包括色彩、對比度、亮度、屏幕顯示區域調節、定時關機等。Maria OSD菜單包含有三級菜單，一級菜單根目錄root；二級菜單包含圖像、音量、功能、系統、時間共5個目錄；三級目錄即各二級目錄內部菜單項，如圖像菜單下含有亮度、色度、對比度、語言等四個三級菜單。用戶可以自己添加和刪除任意級別菜單，本系統中選擇PT2314音效處理芯片，支持四通道立體聲輸入，主機可以通過I2C總線對音量、低音、高音、平衡等選項分別進行控制，故在音量二級目錄下建立音量(Volume)、低音(Bass)、高音 (Treble)、平衡(Balance)四個三級目錄。MenuTbl．h文件中建立對應的菜單數組MenuItemTypecode AudioMenuItems[]={)：其中MenuItem-Type是個數據結構，其原型為

?

　　包含有菜單項的相對位置、背景色、被選中時顏色、關聯的下一級菜單、菜單描繪類型、顯示文本、按鍵對應事件、功能、顯示類型、標志等。各項意義基本上可以由文字描述理解，需要注意的是MST717C OSD菜單只支持16色顯示。此處以PT2314一個子菜單為例展示，

　　3．2．3 按鍵事件

?

　　用戶按鍵采用ADC鍵值采樣區別，不同的按鍵被按下時，ADC得到不同的電壓值(如圖4)。程序主循環通過不斷地執行按鍵掃描函數Key ScanKeypad()，來查詢有無鍵被按下。若有鍵被按下時，程序首先會將其與上次鍵值(g ucLastKeypad)進行對比，如相等則執行重復按鍵事件EventRepeatProcess()；不同則執行按鍵事件 EventProcess()，并將此次鍵值設置為g ucLastKeypad。
