車載雙通道遠端天線LDO/開關的外部元件選擇

摘要：本應用筆記幫助系統設計者在使用MAX16948雙通道遠端天線 LDO/開關時選擇正確的外部元件，確保車載穩壓幻象天線電源和輸出電流監測電路滿足性能指標。本文提供電子計算器，幫助限定MAX16948的關鍵外部元件，縮短設計時間。計算器也確定器件的模擬輸出電壓、輸出限流門限，以及輸出電流檢測精度。計算器包括新的自動逐步向?qū)Чδ?，幫助設計者選擇元件。為使用新自動功能，點擊相應部分的Step By Step按鈕。

引言

MAX16948是一款雙通道、高電壓、低壓差線性穩壓器(LDO)/開關，帶有輸出電流檢測功能。器件通過同軸電纜為汽車系統中的遠端射頻(RF)低噪聲放大器(LNA)提供幻象電源，每通道的最大電流達300mA。MAX16948設計工作在4.5V至28V的輸入電壓范圍(45V拋負載容限)。

器件提供8.5V固定穩壓輸出電壓或1V至12V可調穩壓輸出電壓(LDO模式)。器件也可以配置為開關(SW模式)。

MAX16948監測每通道的負載電流，提供兩路與檢測輸出電流成比例的模擬輸出電流(從SENSE_1引腳源出)。高精度內部可調電流限值保護輸入電源不受過流和短路條件的損害。

器件具有電池短路保護、反向電流檢測、輸入過壓和熱過載關斷功能，這些故障條件期間，閉鎖內部LDO/開關。MAX16948包括兩路獨立的低電平有效、高壓兼容關斷輸入(SHDN_)，可以將每通道置于低功耗關斷模式，以及將兩路低電平有效開漏錯誤報警輸出(ERR_)。

MAX16948的外部元件

圖1所示為MAX16948的典型應用電路。主要外部元件及其功能如下：

R1_{_}和R2_{_}設置器件處于輸出電壓可調的LDO模式時的穩壓輸出電壓。
R_{LIM_}設置限流門限。
R_SENSE確定ADC滿幅輸入電壓和輸出電流檢測精度。

圖1. MAX16948典型應用電路

圖1. MAX16948典型應用電路。

利用這些外部元件，用戶很容易針對具體應用配置MAX16948。還需要其它外部元件，將在下文中討論。

輸入電容

在IN和GND之間并聯電解電容和低ESR陶瓷電容，以限制瞬時輸出短路條件期間的輸入電壓降，以及防止器件受到IN線上電感引起的瞬態損害。例如，如果估算輸入電感(包括任何雜散電感)為20μH，使用至少0.1μF陶瓷電容與至少10μF電解電容并聯。

MAX16948的工作輸入電壓接近于輸出電壓時，例如處于壓差下的SW工作模式或LDO模式，必須小心謹慎，避免在對地短路故障時發生錯誤的反向電流檢測。如果兩路通道均已使能，其中一路在啟動后對地短路，從C_IN吸收的電流可能會造成輸入電壓短時跌落，這可能會觸發反向電流檢測故障。這種錯誤故障檢測在低輸出電流(小于80mA)時更為嚴重。為避免這種錯誤觸發事件，采用至少100μF的輸入電解電容。

LDO模式輸出電壓

LDO模式下使用時，器件的每個通道可配置為提供8.5V固定輸出或1V至12V可調輸出電壓。通過將FB_引腳連接至REG，將輸出電壓設置為8.5V。該模式下，由于無需考慮外部電阻的容限，所以輸出電壓精度較高。

需要不同輸出電壓時，在OUT_、FB_和GND之間連接電阻分壓器。確定電阻分壓器值的公式如下所示。

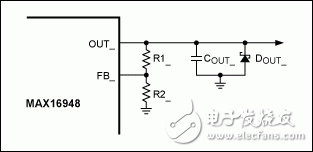

圖2. MAX16948穩壓幻象電源

圖2. MAX16948穩壓幻象電源。

電阻R1_{_}和R2_{_} (圖2)設置MAX16948的輸出電壓。選擇小于或等于1kΩ的R2_{_}標準電阻(R2_{_(STD)})。利用下式計算最優的R1_{_}值：

式中，V_{FB_}為調節范圍內的反饋引腳電壓(標稱值為1V)。

選定盡量接近R1_{_}的標準電阻2R1_{_(STD)})后，典型輸出電壓為：

考慮到電阻容差(R_TOL)，輸出電壓的最小和最大值為：

及

式中，V_{FB_(MIN)}為0.97V，V_{FB_(MAX)}為1.03V (輸出電流范圍為5mA至150mA)。R1_{_(MIN)}、R1_{_(MAX)}、R2_{_(MIN)}和R2_{_(MAX)}分別為R1_{_}和R2_{_}的最小值和最大值：

如果標稱輸出電壓相對于預期輸出電壓的偏離太大，可采用標準電阻的串聯或并聯組合，實現最優電阻分壓器。

將預期輸出電壓(V_{OUT_})、R2_{_}的標準值及這些電阻的容差填入MAX16948計算器的對應部分，用戶很容易確定R1_{_}的值。計算器確定最優R1_{_}值后，在相應單元中插入標準值，以估算V_{OUT_}范圍限值。或者，點擊Step By Step按鈕，由計算器逐步引導完成LDO模式輸出電壓部分。

在OUT_和GND之間連接大于> 1μF的電容與0.1μF低ESR (< 900mΩ)電容并聯，實現穩壓器穩定性。這些電容應盡量靠近器件。使用電介質為X7R的電容，以確保器件的整個工作溫度范圍內的穩定性。

與輸入電容的方式相似，輸出電容保護器件不受輸出中任何串聯電感引起的瞬態損害。在任何條件下，OUT_上的電壓都不應低于-0.3V，如數據資料中Absolute Maximum Ratings部分規定。如果預計瞬態會低于地，需要肖特基二極管作箝位，尤其PCB上在負載之前有輸出電感時。所選肖特基二極管的正向偏壓必須小于0.3V，正向電流等于限流門限。3

限流門限

LIM_引腳電壓達到V_LIM門限(典型值為2.5V)時，MAX16948限制OUT_的輸出電流。從LIM_源出的電流與從OUT_源出的負載電流成比例，比例因子稱為電流檢測放大器(CSA)增益。這種方式下，限流門限I_{LIM_}由電阻R_{LIM_}設置。

利用下式確定最優R_{LIM_}值：

式中，I_{LIM_}為預期限流門限，V_LIM(TYP)為限制輸出電流時LIM_引腳上的典型電壓門限(2.5V)，A_(TYP)為CSA增益典型值(0.005mA/mA)。

選擇標準電阻值(R_{LIM_(STD)})，盡量接近R_{LIM_}。那么典型限流門限為：

考慮到容差不相關性，最壞情況限流門限范圍介于以下兩個公式之間：

及

式中，V_{LIM_(MIN)}為2.375V，V_{LIM_(MAX)}為2.625V；A_(MIN)為0.00485mA/mA，A_(MAX)為0.00515mA/mA (典型輸出電流100mA)；R_{LIM_(MIN)}和R_{LIM_(MAX)}為R_{LIM_}的最小和最大值，基于R_TOL的值。

如果限流門限范圍不合適，可采用標準電阻的串聯或并聯組合，獲得最優范圍。

MAX16948計算器⁴通過選擇限流門限范圍限值(I_{LIM_(TYP)}、I_{LIM_(MIN)}或I_{LIM_(MAX)})，計算R_{LIM_}的最優值，幫助用戶選擇R_{LIM_}電阻。通過選擇I_{LIM_(TYP)}、I_{LIM_(MIN)}或I_{LIM_(MAX)}，以及相對限流門限值和R_{LIM_}容限，實現以上目的。計算器確定最優R_{LIM_}值后，在相應單元中插入標準電阻值，以估算I_{LIM_}范圍限值?；蛘?，點擊Step By Step按鈕，由計算器逐步引導完成限流門限部分。

必須將0.1μF補償電容(C_{LIM_}_)與R_{LIM_}并聯，以在限流環路中建立主導極點。這樣可維持穩定性，并防止快速電流瞬態過早觸發限流(圖3)。

圖3. MAX16948輸出限流

圖3. MAX16948輸出限流。

ADC輸入范圍和輸出電流檢測精度

MAX16948源出的電流與OUT_引腳上的負載電流成比例，比例因子為CSA增益。該電流通過R_{SENSE_}，產生與輸出電流成比例的電壓。利用這一特性，就可能利用ADC采樣SENSE_引腳上的電壓，從而監測輸出電流。

ADC滿幅輸入電壓(V_{ADCFS_})由R_{SENSE_}設置。

利用下式確定最優R_{SENSE_}值：

式中，I_{LIM_(TYP)}為之前部分計算的典型限流門限，A_(TYP)為CSA增益典型值(0.005mA/mA)。

選擇標準電阻值(R_{SENSE_(STD)})，盡量接近R_{SENSE_}。那么典型ADC滿幅輸入電壓為：

考慮到電阻容差(R_TOL)，ADC滿幅輸入范圍的最小和最大值為：

及

式中，V_{LIM_(MIN)}為2.375V，V_{LIM_(MAX)}為2.625V；R_{LIM_(MIN)}和R_{LIM_(MAX)}已在之前部分計算得到；R_{SENSE_(MIN)}和R_{SENSE_(MAX)}的最小和最大值，基于R_TOL值。

利用電子計算器⁵的輸出電流檢測部分，用戶在插入相應的ADC滿幅輸入電壓(V_{ADCFS_})和R_{SENSE_}的容差后，很容易確定R_{SENSE_}值。計算器確定最優R_{SENSE_}值后，在相應單元中插入標準值，以估算V_{ADCFS_}范圍限值?；蛘?，點擊Step By Step按鈕，由計算器逐步引導完成輸出電流檢測部分。

然而，使用該部分之前，需要在計算器的限流門限部分確定I_{LIM_}范圍限值。

應將0.1μF電容(C_SENSE)與R_{SENSE_}并聯，以在ADC采樣循環期間保持電壓(圖4)。

圖4. ADC輸入范圍

圖4. ADC輸入范圍。

利用ADC (V_{ADC_})測得SENSE_引腳上的電壓后，可用下式估算輸出電流：

由于R_{SENSE_}容限和CSA增益參數值離散，估算的輸出電流值會在以下兩個公式之間變化：

及

用100mA典型輸出電流代替CSA增益值：

最終，ADC測量電流的精度為：

也可在計算器的輸出電流檢測部分的O.C.S精度行中確定該參數。

負載開路和過流條件檢測

除ADC采樣外，通過使用外部比較器以及將R_{SENSE_}分成電阻分壓器(R3_{_}、R4_{_}和R5_{_}) (圖5)，可檢測負載開路或過流條件。

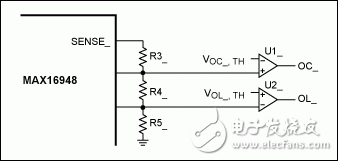

圖5. 負載開路和過流檢測電路

圖5. 負載開路和過流檢測電路。

比較器的輸出(OC_和OL_)表示電路的工作狀態，如表1所示。

表1.電路工作狀態
OC	OL	State
0	0	Normal Operation
0	1	Open-Load Condition
1	0	Overcurrent Condition
1	1	Invalid State

利用下式確定R5_{_}值：

式中，I_{OPEN-LOAD_}為通過LDO/開關的預期負載開路電流門限，V_{OL_,TH}為比較器U2_{_}的負載開路電壓門限，A_(TYP)為CSA增益典型值(0.005mA/mA)。計算得到R5_{_}電阻值后，利用下式確定R4_{_}值：

式中，I_{OVERCURRENT_}為通過LDO/開關的預期過流門限，必須小于I_{LIM_(MIN)}；V_{OC_,TH}為比較器U1_{_}的過流電壓門限；A_(TYP)為CSA增益典型值(0.005mA/mA)。

最后，計算R3_{_}：

R3_{_} = R_{SENSE_} - R4_{_} - R5_{_}

考慮到R3_{_}、R4_{_}和R5_{_}標準電阻的容差(R_TOL)，負載開路和過流門限的最小、典型和最大值為：

式中，A_(MIN)為0.00485mA/mA，A_(MAX)為0.00515mA/mA (典型輸出電流100mA)；R4_{_(MIN)}、R4_{_(MAX)}、R5_{_(MIN)}和R5_{_(MAX)}分別為R4_{_}和R5_{_}的最小和最大值，基于R_TOL容限。

用戶可利用計算器⁶的負載開路和過流檢測部分確定R4_{_}、R5_{_}和R6_{_}的值。插入I_{OPEN-LOAD_} (I_{OL_})、I_{OVERCURRENT_} (I_{OC_})、V_{OL_,TH}、V_{OC_,TH}和電阻容限。利用計算器確定R4_{_}、R5_{_}和R6_{_}的最優值后，在相應單元中插入標準電阻值，以估算I_{OPEN-LOAD_}和I_{OVERCURRENT_}范圍限值。點擊Step By Step按鈕，由計算器逐步引導完成負載開路和過流檢測部分。

使用計算器的負載開路和過流檢測部分之前，需要在輸出電流檢測部分確定R_{SENSE_}。

計算示例

這些計算例子中，我們假設天線幻象電源應用，電源輸入電壓為5V，典型負載電流為100mA，最大限流門限值為120mA，采用3.3V輸入范圍ADC來監測輸出電流。

假設MAX16948的IN引腳直接連接至電池，器件必須配置為L(zhǎng)DO模式，以獲得5V OUT_電壓。為此，必須確定R1_{_}和R2_{_}組成的外部電阻分壓器。為R2_{_} (R2_{_(STD)})選擇小于或等于1kΩ的標準值，然后計算R1_{_}：

R2_{_(STD)} = 750Ω, R_TOL = 1% (E96 Series)
