Freescale MC33813小型發動器控制方案

　　Freescale公司的MC33813是一種發動機控制模擬電源集成電路，包括5個集成低邊驅動器，兩個預驅動器，一個VSR（可變磁阻傳感器） 輸入電路，一個采用外部傳輸晶體管的前置穩壓器，以及兩個5.0V內部穩壓器，其中一個用于（MCU） VCC供電，另一個用作受保護的傳感器電源，主要用在汽車電子，摩托車發動機控制單元（ECU）和小型發動機控制和直噴發動機。本文介紹了MC33813 主要特性，框圖，應用電路，以及KIT33813AEEVBE評估板（EVB）主要特性，框圖，電路圖，材料清單等。

　　1.MC33813一種發動機控制模擬電源集成電路

　　MC33813 是一種發動機控制模擬電源集成電路，適用于單缸摩托車及其他小型發動機控制應用。IC包括5個集成低邊驅動器，兩個預驅動器，一個VSR（可變磁阻傳感器）輸入電路，一個采用外部傳輸晶體管的前置穩壓器，以及兩個5.0V內部穩壓器，其中一個用于（MCU） VCC供電，另一個用作受保護的傳感器電源。此外，還包括帶看門狗的MCU復位控制電路、用于診斷通信的ISO 9141 K線接口以及一個SPI （串行外設接口）。5個低邊驅動器，用于驅動一個噴油器，一個燈泡，兩個繼電器或者其他負載和一個轉速表。預驅動器用于驅動IGBT或MOSFET晶體管來控制點火線圈和/或一個HEGO加熱器。這兩款器件采用48引腳LQFP封裝，帶裸焊盤。

　　MC33813主要特性：

　　設計的工作電壓范圍為4.5 V ≤ VPWR ≤ 36 V

　　確保邏輯穩定性的最低電壓為2.5 V

　　一個噴油器-典型值 1.3 A

　　一個點火IGBT或通用門控預驅動器

　　一個O2傳感器（HEGO）加熱器，通用門控預驅動器

　　繼電器1驅動器，典型值2.0 A，用于燃油泵控制

　　繼電器2驅動器，典型值1.0 A，用于電源繼電器控制

　　燈泡驅動器，典型值1.0 A，也可用于驅動一個LED

　　VPROT受保護的傳感器電源，跟蹤VCC +5.0 V 穩壓器

　　MCU復位生成器-系統完整性監控器（看門狗）

　　VPP前置穩壓器，為VCC和VPROT穩壓器供電

　　獨立的故障保護，所有故障通過SPI報告

　　ISO 9141 K-Line接口，用于傳送診斷信息

　　啟動/關閉控制和上電時序邏輯，實現電源控制

　　使用一個5.0 V SPI和邏輯I/O可直接與MCU連接

　　帶有自動/手動選擇閾值和濾波器時間的差分/單端VRS可調節電路，帶有數字和轉速輸出

　　鑰匙開關邏輯，用于設置功率繼電器和MCU控制的關斷。

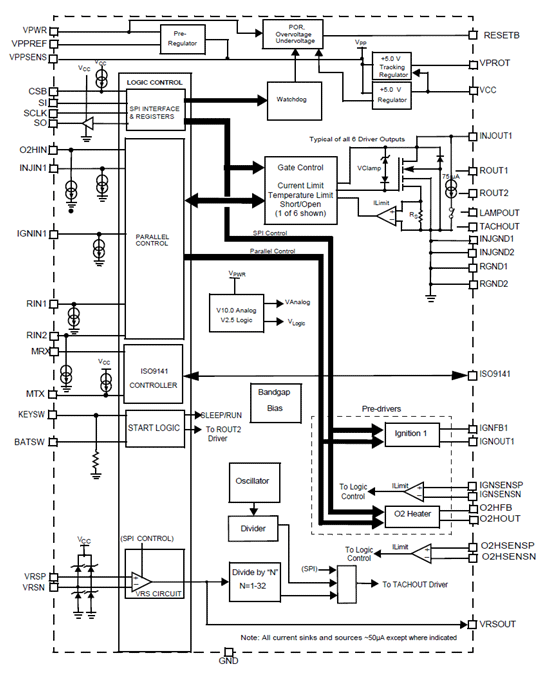

　　圖1.MC33813功能框圖

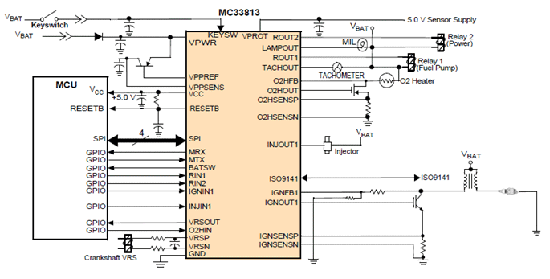

　　圖2.MC33813簡化應用電路圖

　　2.KIT33813AEEVBE評估板（EVB）

　　KIT33813AEEVBE 評估板（EVB）是一款易用的電路板，可讓用戶練習使用MC33813單缸小型發動器控制IC的所有功能。 PC通過連接到其USB端口的USB/SPI Dongle （KITUSBSPIDGLEVME）來與該EVB通信。飛思卡爾SPIGen （版本6.0）程序針對MC33813 SPI （串行外設接口）提供用戶界面，可讓用戶向IC發送命令以及從IC接收狀態信息。

　　圖3.KIT33813AEEVBE評估板（EVB）外形圖

　　圖4.KIT33813AEEVBE評估板（EVB）和KITUSBSPIDGLEVME板建立圖

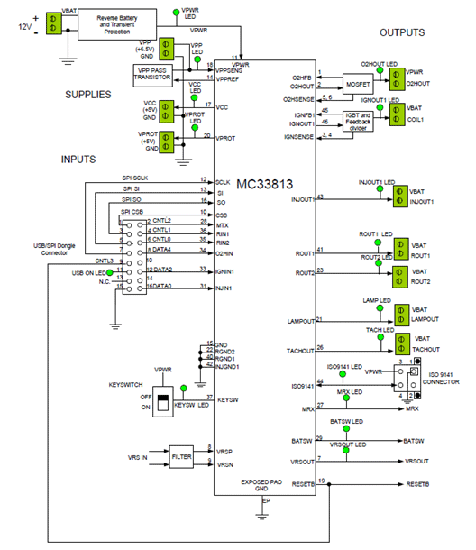

　　圖5.KIT33813AEEVBE評估板（EVB）框圖

　　3.MC33813目標應用：

　　汽車電子

　　摩托車發動機控制單元（ECU）和小型發動機控制

　　直噴發動機
