常見的汽車電路基本元件認識

　　導線、線束、熔斷器、插接器、各種開關和繼電器等他們都屬于汽車電路的基本元件，汽車電路的基本組成部分。今天小編就來普及一下他們的基本知識。

　　1.導線

　　導線有低壓導線和高壓導線。

　　選線因素：絕緣、通過電流的大小和機械強度。且應用條件不同，三個因素各有側重，例如：

　　高壓電路：根據耐上千至上萬伏高壓的絕緣要求選用，采用線芯截面積小，但絕緣包層很厚的電線。

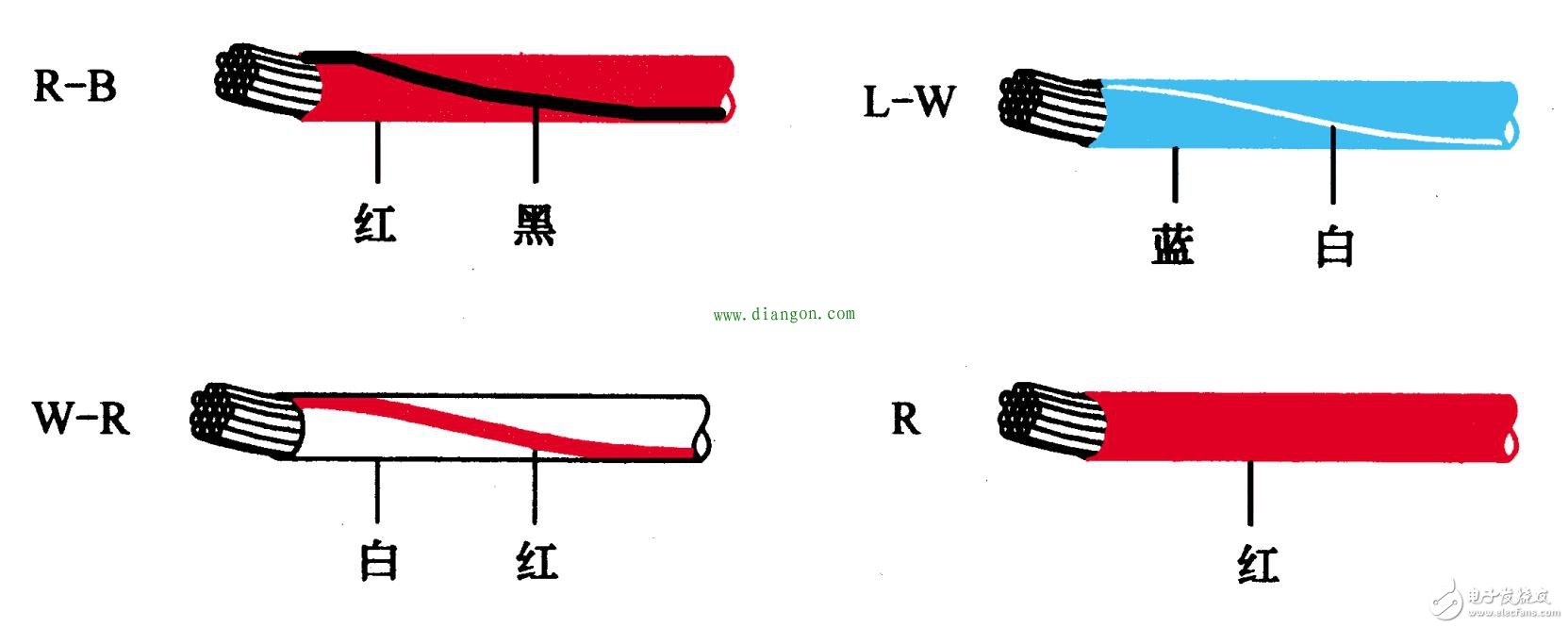

　　低壓電路電路：根據工作電流大小和機械強度選擇。隨著汽車上使用的電器增多，導線數量增多，為便于安裝和檢修，采用雙色線，主色為基礎色，輔色為環布導線的條色帶或螺旋色帶，且標注時主色在前，輔色在后。

常見的汽車電路基本元件認識

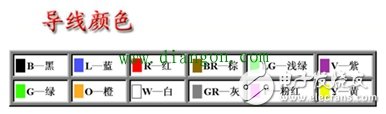

　　導線的顏色及表示方法

　　2.線束

　　在汽車上，為了使線路條理清晰，安裝方便和保護導線絕緣，汽車導線除高壓線和蓄電池導線外，都用絕緣材料如薄聚氯乙稀帶纏繞包扎成束，稱為線束。

　　安裝線束時，應注意事項如下：

　?。?）線束應用卡簧和絆釘固定，以免松動磨壞；

　?。?）線束在拐彎處或有發生相對移動的部件不應拉得太緊。

　?。?）在穿過洞口和繞過銳角處，應用橡皮、毛氈類墊子或套管保護，使其不被磨損而造成搭鐵、短路甚至釀成火災等危險；

　?。?）各個接線端子必須連接可靠、接觸良好。

　　3.插接器

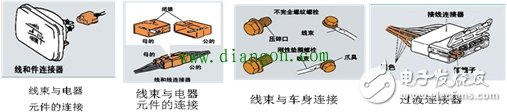

　　連接器可分以下幾類：第一類是連接線束和電器元件;第二類是連接線束與線束；第三類是線束與車身的連接;第四類是過渡連接，將連接器中需要連接的導線用短接端子連接起來。

常見的汽車電路基本元件認識

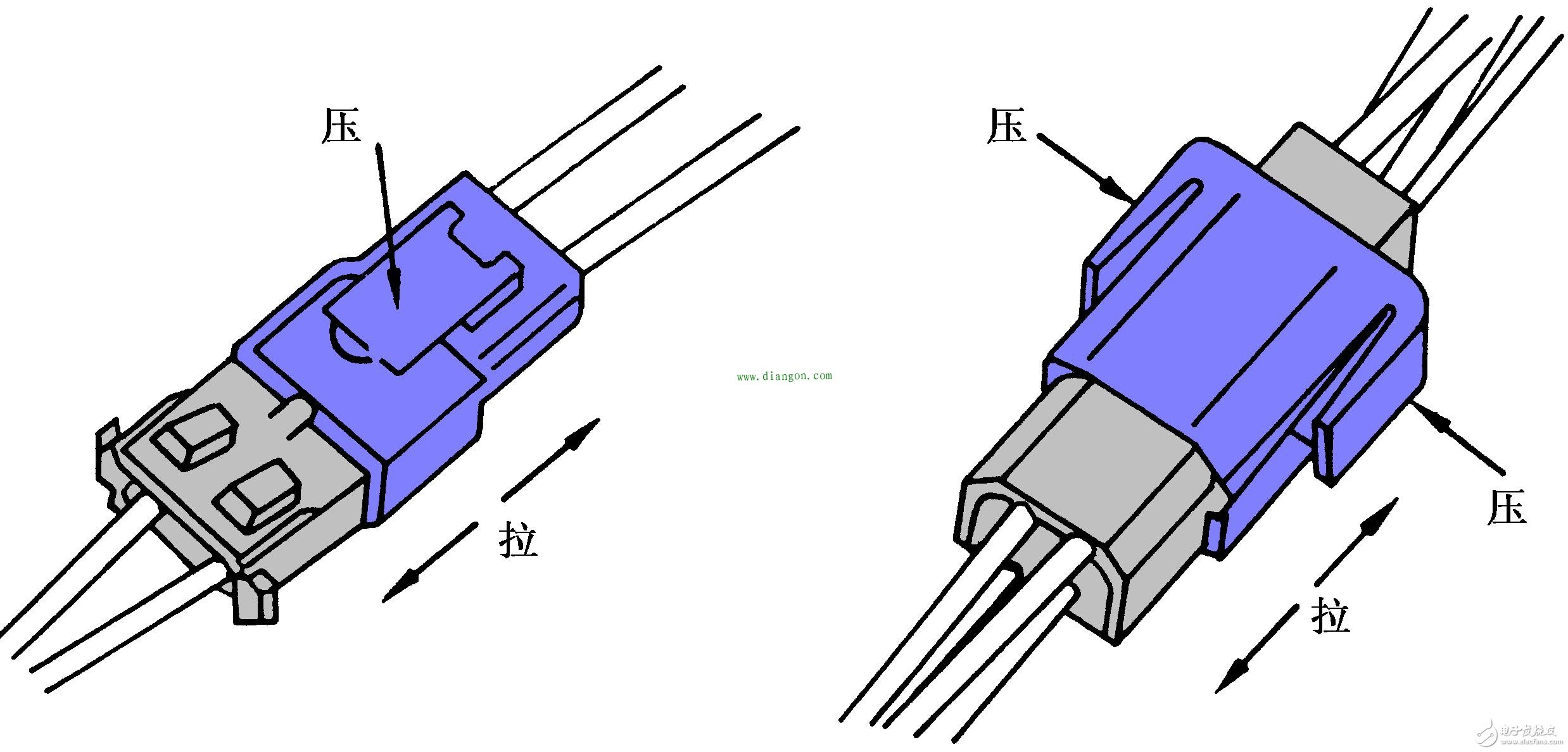

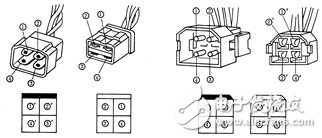

　　為便于接線，汽車線束中各導線端頭均焊有接線卡，并在導線與接線卡連接處套以絕緣管，經常拆卸的接線卡一般取開口式，而拆卸機會少的接線卡則常采用閉口式，如圖所示。

常見的汽車電路基本元件認識

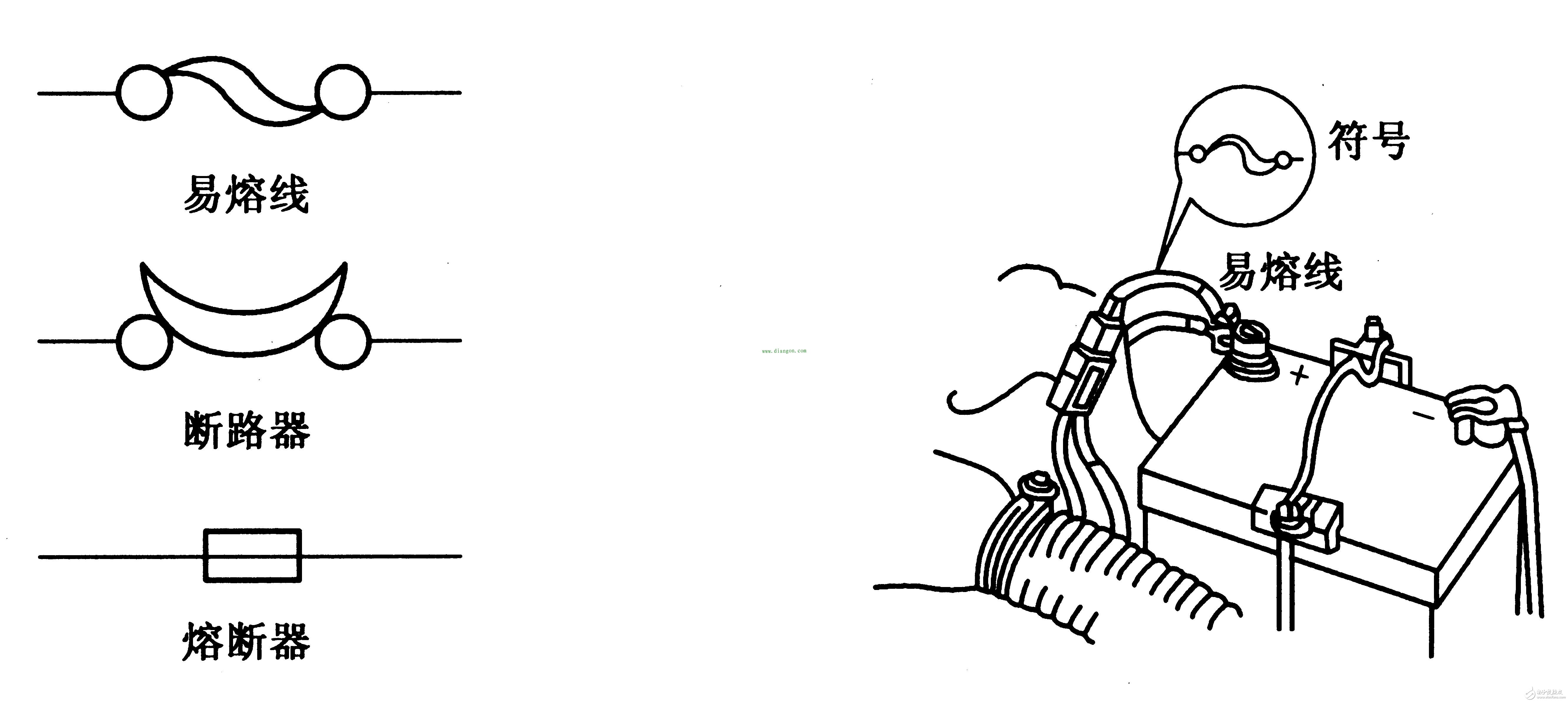

　　4.繼電器、電路保護裝置和中央接線盒

　　1）繼電器

　　繼電器有功能繼電器和電路控制繼電器兩種。如閃光繼電器、刮水器間歇繼電器屬功能繼電器。電路控制繼電器在汽車上常見的有前照燈繼電器、霧燈繼電器、起動繼電器、喇叭繼電器、減荷繼電器等。其作用是通過開關的小電流控制繼電器，繼電器觸點閉合后大電流直接供給用電器，保護開關觸點不被燒蝕。

　　繼電器按結構原理區分時，主要有電磁繼電器、干簧繼電器、雙金屬繼電器以及電子繼電器。繼電器按觸點狀態分為常開型、常閉型和開閉混合型。繼電器按外形分有圓形和方形2種；按插腳數目分3腳、4腳、5腳等多種。按觸點狀態分為常開型、常閉型和開閉混合型。繼電器大部分采用電磁繼電器由電磁鐵和觸點等組成，

常見的汽車電路基本元件認識
