先來簡單分析一條MODBUS-RTU報文，例如：01 ?06 ?00 01 ?00 17 ?98 04
????01 ????????????06 ???????????00 01 ??????????00 17 ?????????98 04
??從機地址 ???????功能號 ?????????數據地址 ?????????數據 ????????CRC校驗

這一串?dāng)?shù)據的意思是：把數據 0x0017(十進制23) 寫入 1號從機地址 0x0001數據地址。

先弄明白下面的東西。

1、報文
???一個報文就是一幀數據，一個數據幀就一個報文： 指的是一串完整的指令數據，就像上面的一串?dāng)?shù)據。

2、CRC校驗
意義：例如上面的 ?98 04 ?是它前面的數據（01 06 00 01 00 17）通過一算法（見附錄2，很簡單的）計算出來的結果，其實就像是計算累加和那樣。（累加和：就是010600010017加起來的值，然后它的算法就是加法）。
作用：在數據傳輸過程中可能數據會發生錯誤，CRC檢驗檢測接收的數據是否正確。比如主機發出01 06 00 01 00 17 98 04，那么從機接收到后要根據01 06 00 01 00 17 再計算CRC校驗值，從機判斷自己計算出來的CRC校驗是否與接收的CRC校驗（98 04主機計算的）相等，如果不相等那么說明數據傳輸有錯誤這些數據不能要。

3、功能號
??意義：modbus 定義。見附錄1。
??作用：指示具體的操作。

MODBUS-RTU
一、一個報文分析
先聲明下我們的目的，我們是要兩個設備通訊，用的是MODBUS協議。上面簡單介紹了：“報文”“CRC校驗”“功能號”。

在單片機中拿出一部分內存（RAM）進行兩個設備通訊，例如：

數組后面的注釋，說明
OX[20] ??代表是輸出線圈，用功能碼 0x01，0x05，0x0F 訪問， 開頭地址是 0 （這個后續說明）
IX[20] ???代表是輸入線圈，用功能碼 0x02 訪問， ????????????開頭地址是 1 （這個后續說明）
另外兩個一樣的道理。
注意：所謂的“線圈”“寄存器”就是“位變量”“16位變量”，不要被迷惑。之所以稱“線圈”我覺得應該是對于應用的設備，MODBUS協議是專門針對485總線設備（例PLC）開發的。

1、主機對從機寫數據操作
如果單片機接收到一個報文那么就對報文進行解析執行相應的處理，如上面報文：
????01 ????????????06 ???????????00 01 ??????????00 17 ?????????98 04
??從機地址 ???????功能號 ?????????數據地址 ?????????數據 ????????CRC校驗

假如本機地址是 1 ，那么單片機接收到這串?dāng)?shù)據根據數據計算CRC校驗判斷數據是否正確，如果判斷數據無誤，則結果是：
????????????HoldDataReg[1] ?= ?0x0017;
MODBUS主機就完成了一次對從機數據的寫操作，實現了通訊。

2、主機對從機讀數據操作
主機進行讀HoldDataReg[1] 操作，則報文是：
????01 ????????????03 ???????????00 01 ??????????00 01 ?????????D5 CA
?從機地址 ???????功能號 ?????????數據地址 ?????讀取數據個數 ??????CRC校驗
那么單片機接收到這串?dāng)?shù)據根據數據計算CRC校驗判斷數據是否正確，如果判斷數據無誤，則結果是：返回信息給主機，返回的信息也是有格式的：
返回內容： ?
????01 ????????03 ???????????02 ????????????0017 ?????????F8 4A
??從機地址 ??功能號 ????數據字節個數 ???兩個字節數據 ???CRC校驗
MODBUS主機就完成了一次對從機數據的讀操作，實現了通訊。

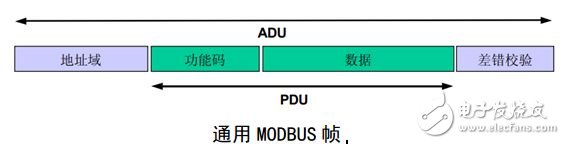

二、MODBUS報文模型

以上了解到了MODBUS的一幀報文是如何通訊的，其實每個報文的格式都基本一樣的。

?????????????????????????????

這里兩個縮略詞以前不知道，但是現在要明白指的是什么，“ADU”“PDU”
ADU： 應用數據單元
PDU： 協議數據單元

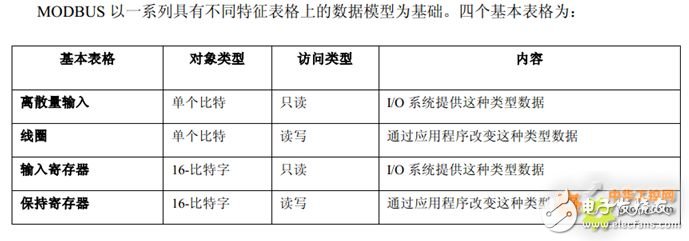

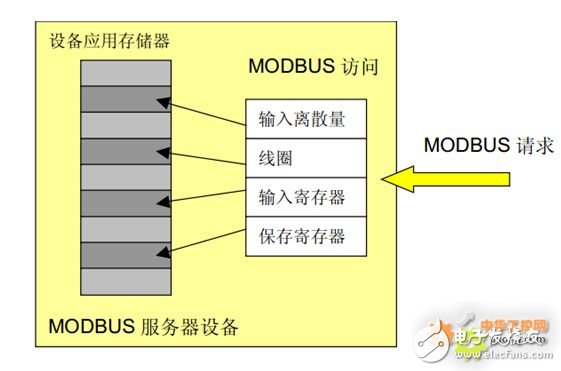

三、MODBUS數據模型
?

四、MODBUS事務處理
??下列狀態圖描述了在服務器側MODBUS事務處理的一般處理過程。
? ? ? ? ??

五、MODBUS請求與響應
??看MODBUS協議手冊，中文第 10 頁開始，英文第 24 頁開始。手冊非常詳細舉例說明了MODBUS協議各個功能號的請求與響應。
?modbus協議在單片機上實現過程
MODBUS 任務處理函數
?

函數中，RcvBuf 為串口接收緩沖區，如果接收了一個報文則，RcvBuf[0] 為從機地址，RcvBuf[0] 為MODBUS功能號。根據功能號做出響應，而具體的操作根據功能號在各自的函數中執行，相當于解析接收到的數據。

附錄1：MODBUS-RTU功能碼
?最常用功能碼：
?下面“線圈”“寄存器”其實分別直的就是“位變量”“16位變量”
????????01 (0x01) ???????讀線圈
????????02 (0x02) ???????讀離散量輸入
????????03 (0x03) ???????讀保持寄存器
????????04(0x04) ????????讀輸入寄存器
????????05 (0x05) ???????寫單個線圈
????????06 (0x06) ???????寫單個寄存器
????????15 (0x0F) ???????寫多個線圈
????????16 (0x10) ???????寫多個寄存器
?

附錄2：CRC Generation
?
