液晶顯示器結構原理與維修:近幾年，由于液晶屏的關鍵技術不斷取得突破和價格的不斷下滑，液晶顯示器目前已經完全取代了CRT顯示器在PC應用領域的霸主地位，成為各大品牌機以及兼容機首選的標配產品。液晶顯示器產品的迅速普及，對于我們這些做技術服務的維修人員來說，就意味著一個新的學習任務擺在了我們的面前。閑話少說，下面我們進入正題！首先,我們看一張液晶顯示器

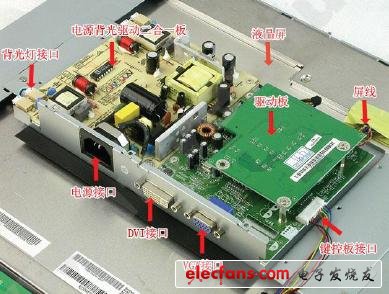

內部電路部分的結構圖片：
從上圖我們可以知道，液晶顯示器在內部電路結構上主要有以下幾個部分構成：
1、 驅動板（也叫主板）：主要是用以接收、處理從外部送進來的模擬（VGA）或者數字（DVI）視頻信號，并通過屏線送出信號去控制液晶屏（PANEL）正常工作。驅動板上含有MCU單元，它是液晶顯示器的檢測控制中心和大腦。
2、 電源板：用于將90～240V 的交流電壓轉變?yōu)?2V、5V、3V 等的直流電供給顯示器工作。
3、 背光板（也叫高壓板）：用于將主板或電源板輸出的12V 的直流電壓轉變?yōu)镻ANEL 需要的高頻的1500～1800V 的高壓交流電，用于點亮PANEL的背光燈。電源板和背光板有時會做在一起也就是所謂的電源背光二合一板。
4、 液晶屏：液晶顯示用模塊，它是液晶顯示器的核心部件，其包含液晶板和驅動電路。其中,液晶屏是液晶顯示器內部最為關鍵的部件，它對液晶顯示器的性能和價格具有決定性的作用。
