整流器作為一種AC／DC變換裝置，其發展經歷了由不可控整流器（二極管整流）、相控整流器（晶閘管整流）到PWM整流器（門極可關斷功率開關管）的發展歷程。晶閘管相控整流和二極管不可控整流對電網諧波污染嚴重，且網側功率因數低。PWM整流器已對傳統的相控及二極管整流器進行了全面的改進。 TMS320LF2407具有快速的數據處理能力和豐富的硬件資源，作為控制芯片可以提高系統的實時響應能力和控制精度，已經被廣泛應用于電氣自動化控制的各個領域。
1 總體設計及硬件電路

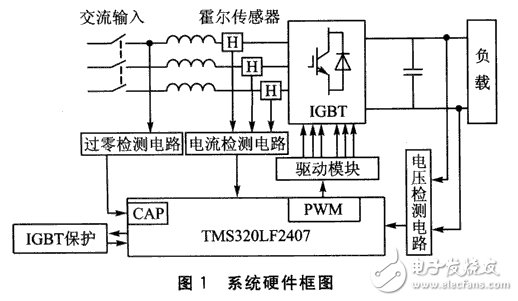

圖1為PWM整流器系統硬件框圖。在這個系統中，TMS320LF2407為數字控制芯片，整流器采用SVPWM控制策略。系統硬件由主電路、直流電壓檢測電路、交流側輸入電流檢測電路、過零檢測電路和保護電路等組成。DSP采集直流電壓檢測電路檢測的電壓值和交流電流檢測電路檢測的電流值，通過 SVPWM控制算法，產生6路PWM脈沖通過驅動模塊去控制整流橋功率管的導通和關斷。當發生故障時，DSP封鎖PWM輸出。
