以熱電偶等模擬測量控制元件為基礎的溫度控制器 ，由于冷端溫度補償、A/ D 轉換、D/ A 轉換等環節的存在 ，使得測量控制電路較為復雜 ，調試也很麻煩。為此 ，以新型數字器件為主 ，設計了一種溫控器電路 ，結構簡單 ，又能滿足一定的精度要求 ，有關參數通過了實驗調試。以 2 kW 電阻爐為被控對象 ，以 K型熱電偶為測溫傳感器 ，介紹了基于MAX6675 的溫度控制器的構成、硬件原理、軟件方法 ，重點說明了測量轉換器件 MAX6675、控制器件 MOC3083 的使用方法及與單片機的接口。

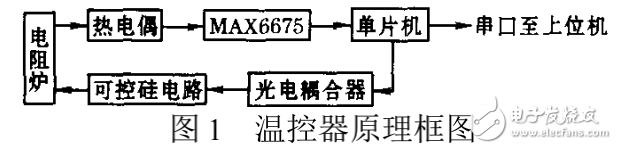

溫控器原理框圖
如圖 1 所示 ，電阻爐溫度控制范圍為 100～1 000 ℃，傳感器采 用 應 用 較 廣 的 K 型 熱 電 偶 ， 熱 電 偶 測 量 電 路 選 用MAX6675。MAX6675 將熱電偶輸出的 mV 信號直接轉換成數字信號送給單片機 AT89C51 ，冷端溫度補償問題由 MAX6675 自行解決。單片機通過串行口與上位機通訊 ，發送測量數據 ，接收溫度給定值 ，并將溫度測量值與給定值比較分析 ，送出控制信號驅動光耦 MOC3083 ，以控制可控硅 BCR50GM的導通與截止 ，使電阻爐的溫度能夠穩定在給定點附近。
溫度控制器
