5．振蕩器

　　該芯片內的振蕩器采用了先進的按鍵起振省電模式。當處于靜態模式時，振蕩器不工作；只有當按鍵按下時，振蕩器才會工作。節省了靜態功耗。使用時，只需在OSC1與OSC2之間接一個陶瓷振蕩器即可（請注意輸入、輸出腳）。

　　特點與應用：

　　1．特點：

　　1 ）．HS5104采用38KHz載波紅外信號編碼發射輸出，具有定向性好、抗干擾能力強、遙控距離遠的特點；

　　2）。 HS5104采用按鍵起振的省電模式，具有功耗小的特點；

　　3）。 HS5104具有8個輸入通道和2個用戶碼設置鍵，因此，它有3 2種不同的組合，可產生3 2種不同的編碼輸出供用戶選擇，具有功能強大的特點；

　　4）。采用先進的CMOS工藝，具有工作電壓范圍寬的特點；

　　5）。設計了防靜電（ESD）電路，具有安全可靠的特點。

　　2．應用：

　　HS5104的用途廣泛。

　　1）．可用作一些家用電器和電動玩具的遙控器（例如，與HS8206解碼器一起用作電風扇的遙控器、接收器）；

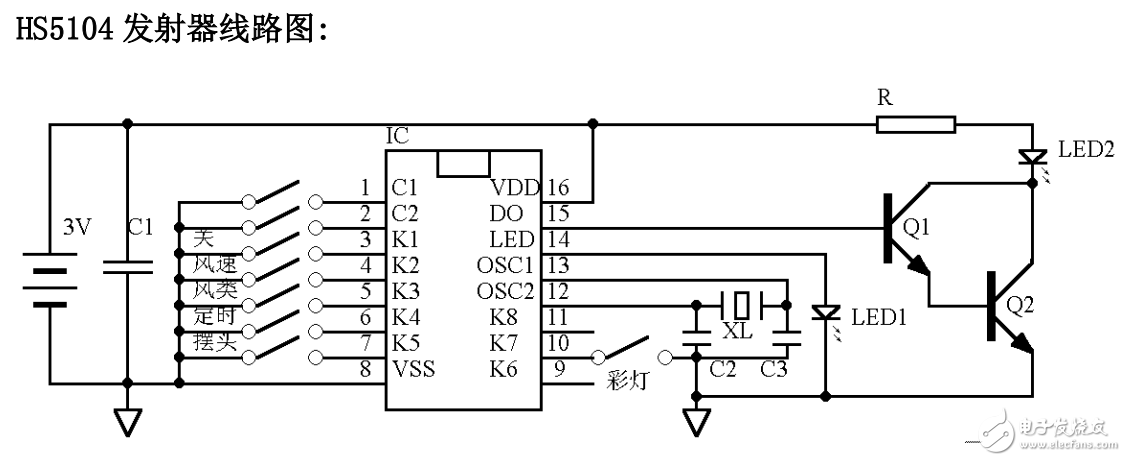

　　2）．可與單片機進行一定距離（7 m-1 0m）的紅外遙控通信。下面提供HS5104用作電風扇遙控器的接線圖。當用作其它用途時，可根據具體要求，參考接線圖進行適當?shù)恼{(diào)整。
