數字溫濕度傳感器

　　DHT11

　　?相對濕度和溫度測量

　　?全部校準，數字輸出

　　?卓越的長期穩定性

　　?無需額外部件

　　?超長的信號傳輸距離

　　?超低能耗

　　?4 引腳安裝

　　?完全互換

　　DHT11產品概述

　　DHT11數字溫濕度傳感器是一款含有已校準數字信號輸出的溫濕度復合傳感器。它應用專用的數字模塊采集技術和溫濕度傳感技術，確保產品具有極高的可靠性與卓越的長期穩定性。傳感器包括一個電阻式感濕元件和一個NTC測溫元件，并與一個高性能8位單片機相連接。因此該產品具有品質卓越、超快響應、抗干擾能力強、性價比極高等優點。每個DHT11傳感器都在極為精確的濕度校驗室中進行校準。校準系數以程序的形式儲存在OTP內存中，傳感器內部在檢測信號的處理過程中要調用這些校準系數。單線制串行接口，使系統集成變得簡易快捷。超小的體積、極低的功耗，信號傳輸距離可達20米以上，使其成為各類應用甚至最為苛刻的應用場合的最佳選則。產品為 4 針單排引腳封裝。連接方便，特殊封裝形式可根據用戶需求而提供。

　　應用領域

　　?暖通空調 ?測試及檢測設備

　　?汽車 ?數據記錄器

　　? 消費品 ?自動控制

　　?氣象站 ?家電

　　?濕度調節器 ?醫療

　　?除濕器

　　訂貨信息

　　型號測量范圍測濕精度測溫精度分辨力封裝

　　DHT1120－90％RH 0－50℃±5％RH±2℃14針單排直插

　　1、傳感器性能說明

　　參數條件MinTypMax單位

　　濕度

　　分辨率 111%RH

　　16 Bit

　　重復性 ±1 %RH

　　精度25℃ ±4 %RH

　　0－50℃ ±5%RH

　　互換性可完全互換

　　量程范圍0℃30 90%RH

　　25℃20 90%RH

　　50℃20 80%RH

　　響應時間1/e（63%）25℃，1m/s 空氣61015S

　　遲滯 ±1 %RH

　　長期穩定性典型值 ±1 %RH/yr

　　溫度

　　分辨率

　　111℃

　　161616Bit

　　重復性 ±1 ℃

　　精度 ±1 ±2℃

　　量程范圍 0 50℃

　　響應時間1/e（63%）6 30S

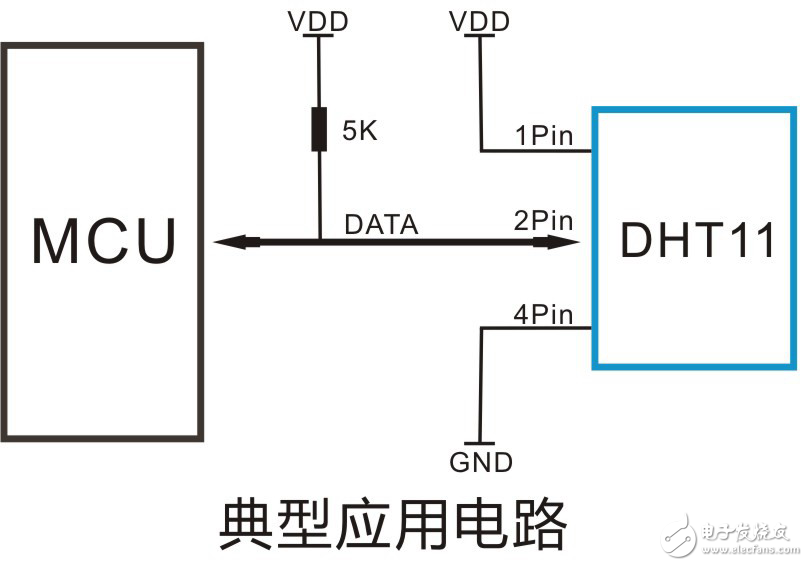

　　2、 接口說明

　　建議連接線長度短于20米時用5K上拉電阻，大于20米時根據實際情況使用合適的上拉電阻

　　3、 電源引腳

　　DHT11的供電電壓為 3－5.5V。傳感器上電后，要等待 1s 以越過不穩定狀態在此期間無需發送任何指令。電源引腳（VDD，GND）之間可增加一個100nF 的電容，用以去耦濾波。

　　4、串行接口 （單線雙向）

　　DATA 用于微處理器與 DHT11之間的通訊和同步，采用單總線數據格式，一次通訊時間4ms左右，數據分小數部分和整數部分，具體格式在下面說明，當前小數部分用于以后擴展，現讀出為零。操作流程如下：

　　一次完整的數據傳輸為40bit，高位先出。

　　數據格式：8bit濕度整數數據+8bit濕度小數數據

　　+8bi溫度整數數據+8bit溫度小數數據

　　+8bit校驗和

　　數據傳送正確時校驗和數據等于“8bit濕度整數數據+8bit濕度小數數據+8bi溫度整數數據+8bit溫度小數數據”所得結果的末8位。

　　用戶MCU發送一次開始信號后，DHT11從低功耗模式轉換到高速模式，等待主機開始信號結束后，DHT11發送響應信號，送出40bit的數據，并觸發一次信號采集，用戶可選擇讀取部分?jǐn)?shù)據。從模式下，DHT11接收到開始信號觸發一次溫濕度采集，如果沒有接收到主機發送開始信號，DHT11不會主動進行溫濕度采集。采集數據后轉換到低速模式。
