發視頻變頻調速控制系統相關知識解析及其中電機功率參數的實時測量
2017-12-07 |
rar |
0.1 MB |
次下載 |
免費
資料介紹
對單極性三相 PWM 逆變器供電的交流異步電機的基波功率參數的測量問題進行了探討。通過先檢測瞬時功率，再用數值積分的方法得到平均功率，據此求出 PWM 逆變器供電方式下電機的實時功率參數。
電壓、電流檢測方案設計

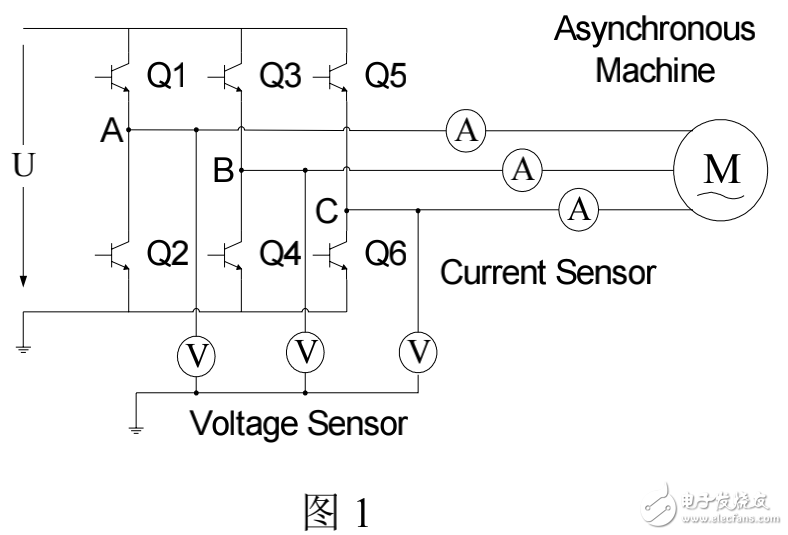

圖1為定子電壓和電流檢測電路圖。選用異步電機的控制電路以恒定直流側電壓供電的逆變器為例。檢測電路采用 Hall 傳感器對電機的定子三相相電壓和定子三相線電流進行檢測?；魻杺鞲衅鬏敵龅?a target='_blank' class='arckwlink_none'>信號經調理電路后送入 TMS320LF2407DSP 的 AD 轉換模塊。電機采用無中線星形連接方式，霍爾電流傳感器串在星形回路中檢測三相定子電流，霍爾電壓傳感器檢測電機三相輸入點對地電壓（如圖 1）。由電機學理論可知，在以單極性三相對稱脈寬調制逆變器供電，電機采用星形連接的方式下，中線為交流電壓零點。而對于無中線的星形連接，地線即為交流零點。因此，如圖 1 的連接方式所測定的電壓量和電流量均疊加了同一直流分量，而其中的交流分量是用來驅動電機的。
